BATT-18EMULATOR評価ボードのスタート・ガイド

最終更新日時： May 6, 2023サポート MC33774用バッテリー・エミュレータ

このドキュメントの内容

1
パッケージの内容
2
ハードウェアについて
3
ハードウェアの構成

設計・リソース

お客様の MC33774用バッテリー・エミュレータ

このドキュメントの内容

1. パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。

このページでは、BATT-18EMULATORボードをセットアップして使用する手順について説明します。

1.1 キットの内容と同梱物一覧

BATT-18EMULATORキットには、以下のものが含まれます。

BATT-18EMULATOR、18セル・スライダ・バッテリー・パックのエミュレータ
25 W AC-DCアダプタ、+5 VDC/5 A単一出力 - DCプラグ・タイプP1J (2.1 × 5.5 × 11 mm)、音叉型、センター・プラス
アダプタ・ケーブルDCプラグ2.1 × 5.5 × 11 mm～2.5 × 5.5 × 9.5 mm

完了としてマーク：1.1 キットの内容と同梱物一覧

次へハードウェアについて

2. ハードウェアについて

2.1 ボードの特長

18個のスライダ・ポテンショメータを使用して、セル電圧を1.2 V～3.3 Vの間で調整します。最大合計電圧は60 Vに制限されています。
3個のセルの電圧を反転させて、−1.2 V～−3.3 Vの電圧を印加することができます
チャネルあたりの最大電流能力：200 mA
MC33774評価ボード接続用の3個のコネクタ
温度センサの出力電圧を0 V～+4.95 Vの範囲で変化させ、NTC（負の温度係数）センサをシミュレートできます

完了としてマーク：2.1 ボードの特長

2.2 ボードの説明

BATT-18EMULATORボードは、MC33774 18セル・バッテリー・セル・コントローラ (BCC) の評価ボードに簡単に接続してマルチセル・バッテリー・パックをエミュレートできます。

RD33774ADSTEVB - 1つのMC33774を備えた分散型ボード
RD33774CNT3EVB - 3つのMC33774を備えた集中型ボード

完了としてマーク：2.2 ボードの説明

2.3 ボードのコンポーネント

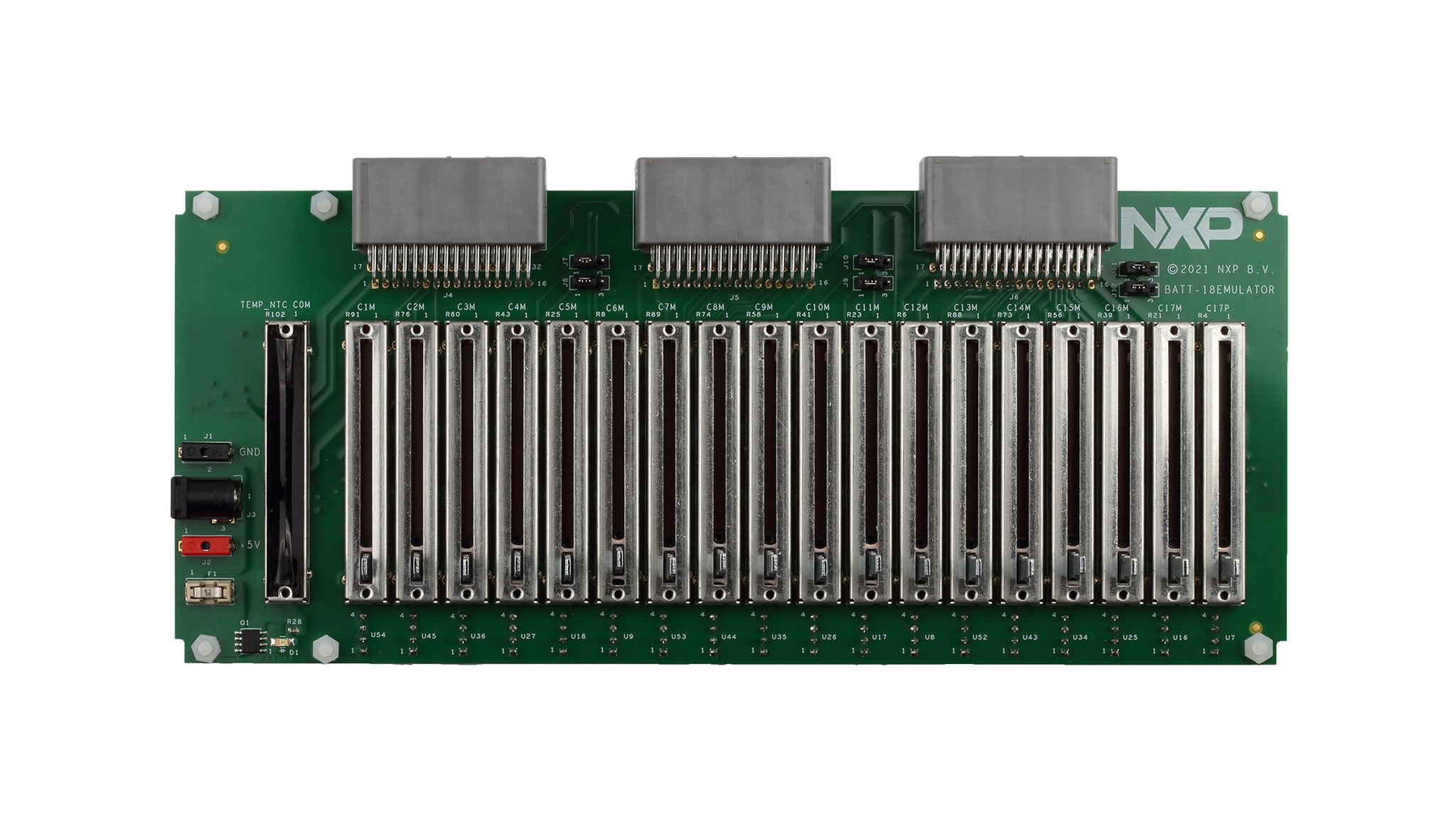

BATT-18EMULATORボードの概要

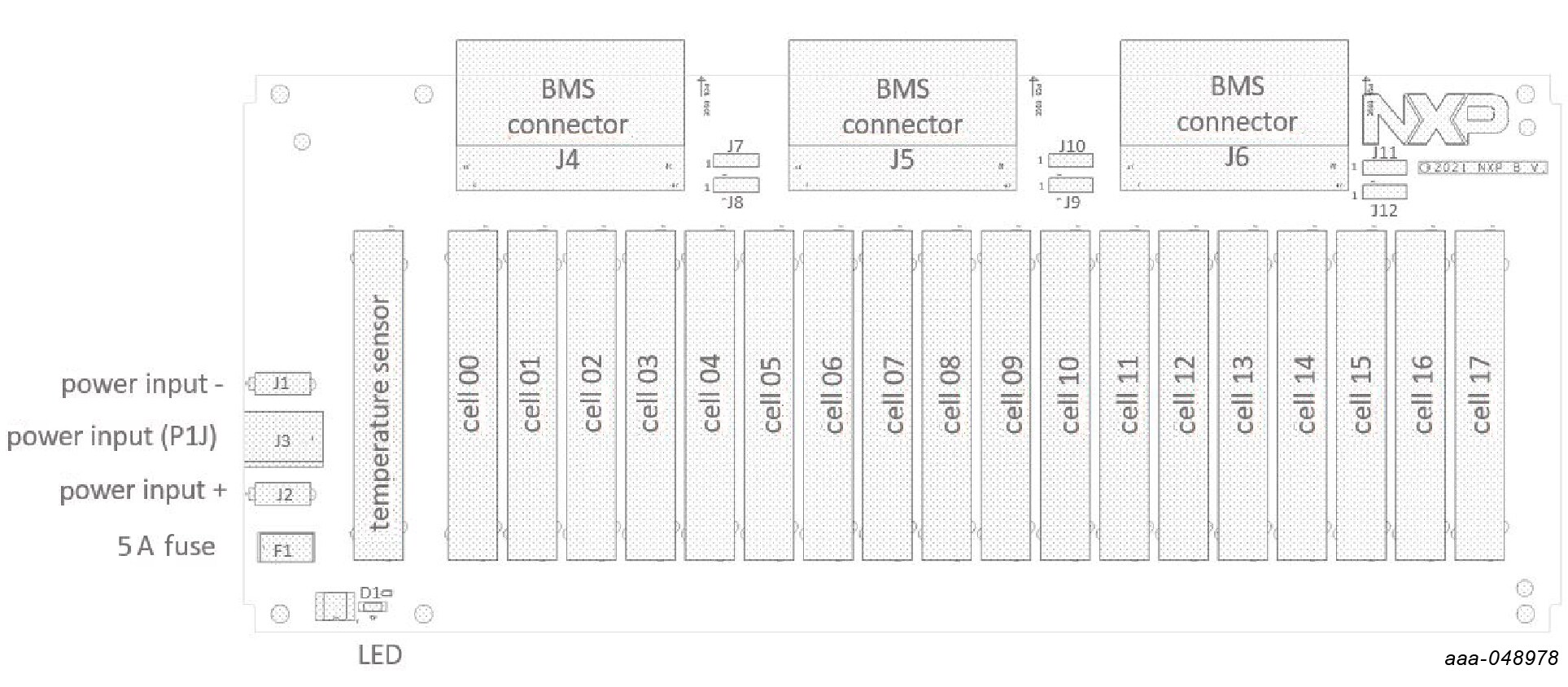

GS-BATT-18EMULATOR-01

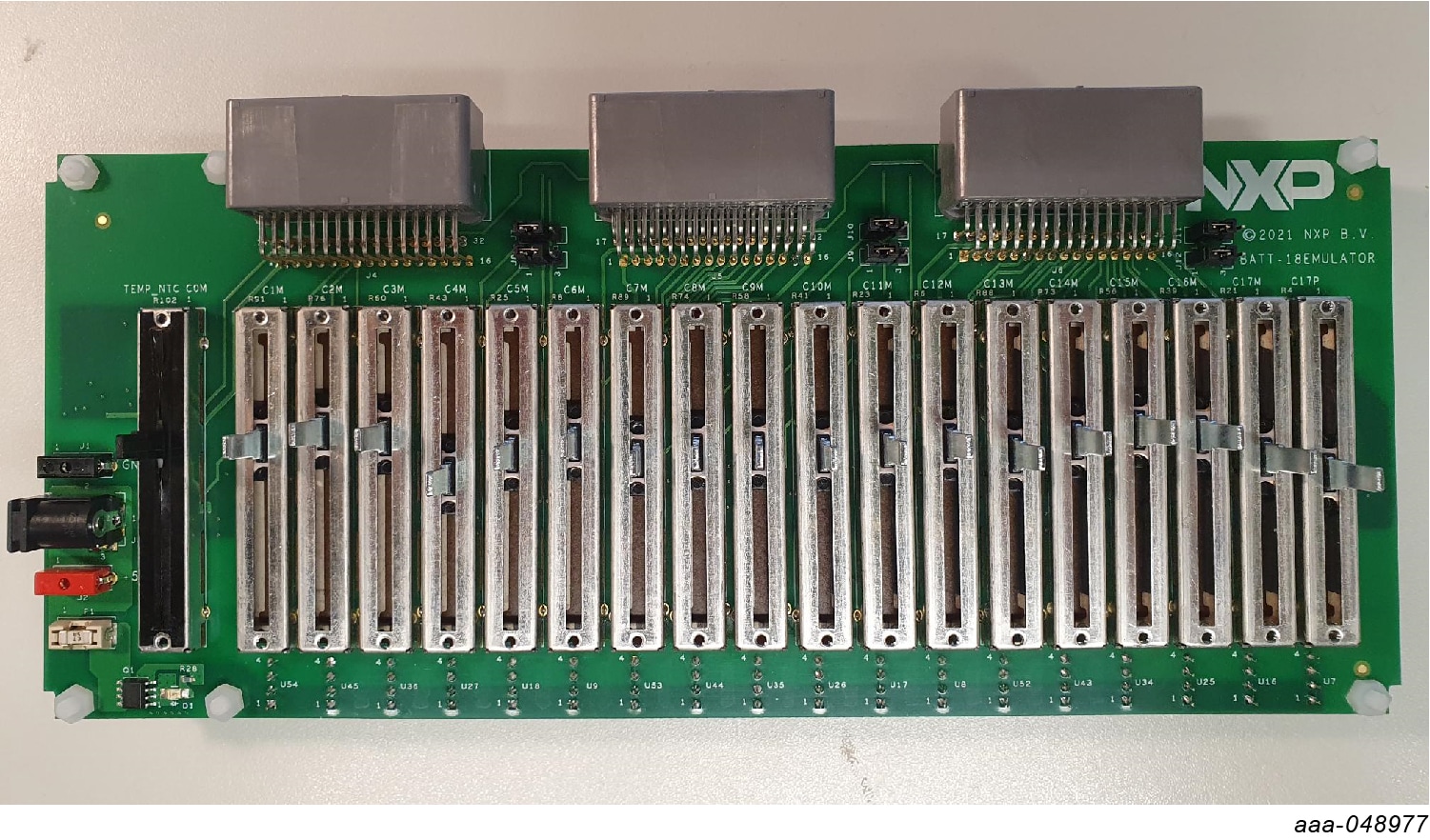

GS-BATT-18EMULATOR-02

完了としてマーク：2.3 ボードのコンポーネント

前へパッケージの内容

次へハードウェアの構成

3. ハードウェアの構成

3.1 ハードウェアの構成

ハードウェアを構成するには、以下の手順を実施します。

MC33774 EVBパックに付属の32ピン・ケーブルを使用して、1～3枚のMC33774 EVBボードをバッテリー・エミュレータ・コネクタJ4、J5、J6のいずれかに接続します。
5.0 Aの電流能力を備えた5.0 V DC電源を、Ø2.5 mmジャック・コネクタであるJ3を介してボードに接続します。センター・ピンが正電圧に、リング端子がグランドに接続されます。オンボードLEDが点灯します。
ポテンショメータを動かして、18個のセルと温度センサ・エミュレータの電圧を変化させます。

完了としてマーク：3.1 ハードウェアの構成

前へハードウェアについて

次へ設計・リソース
