MC33774 BCC EVBに電源を供給する18セル・バッテリー・パック・エミュレータ

BATT-18EMULATOR

画像にカーソルを合わせると拡大表示されます。

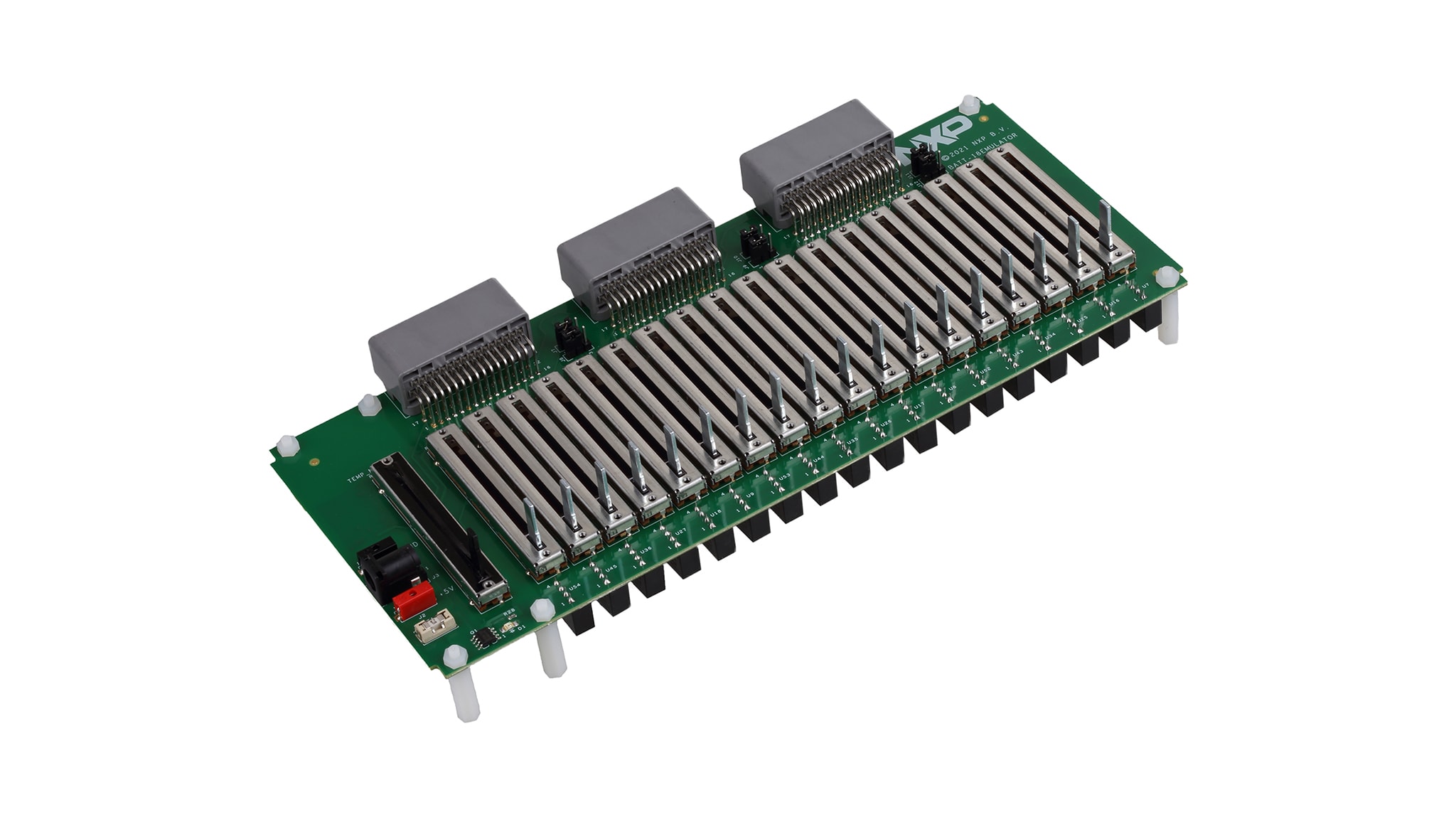

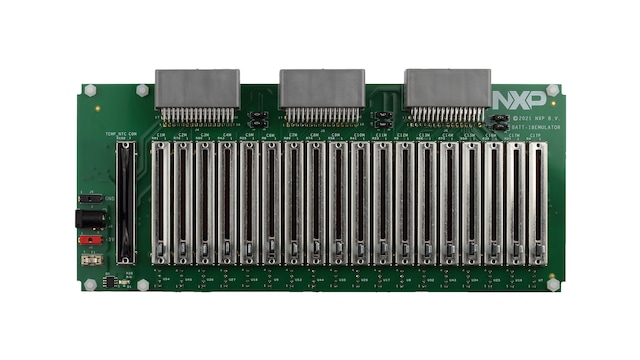

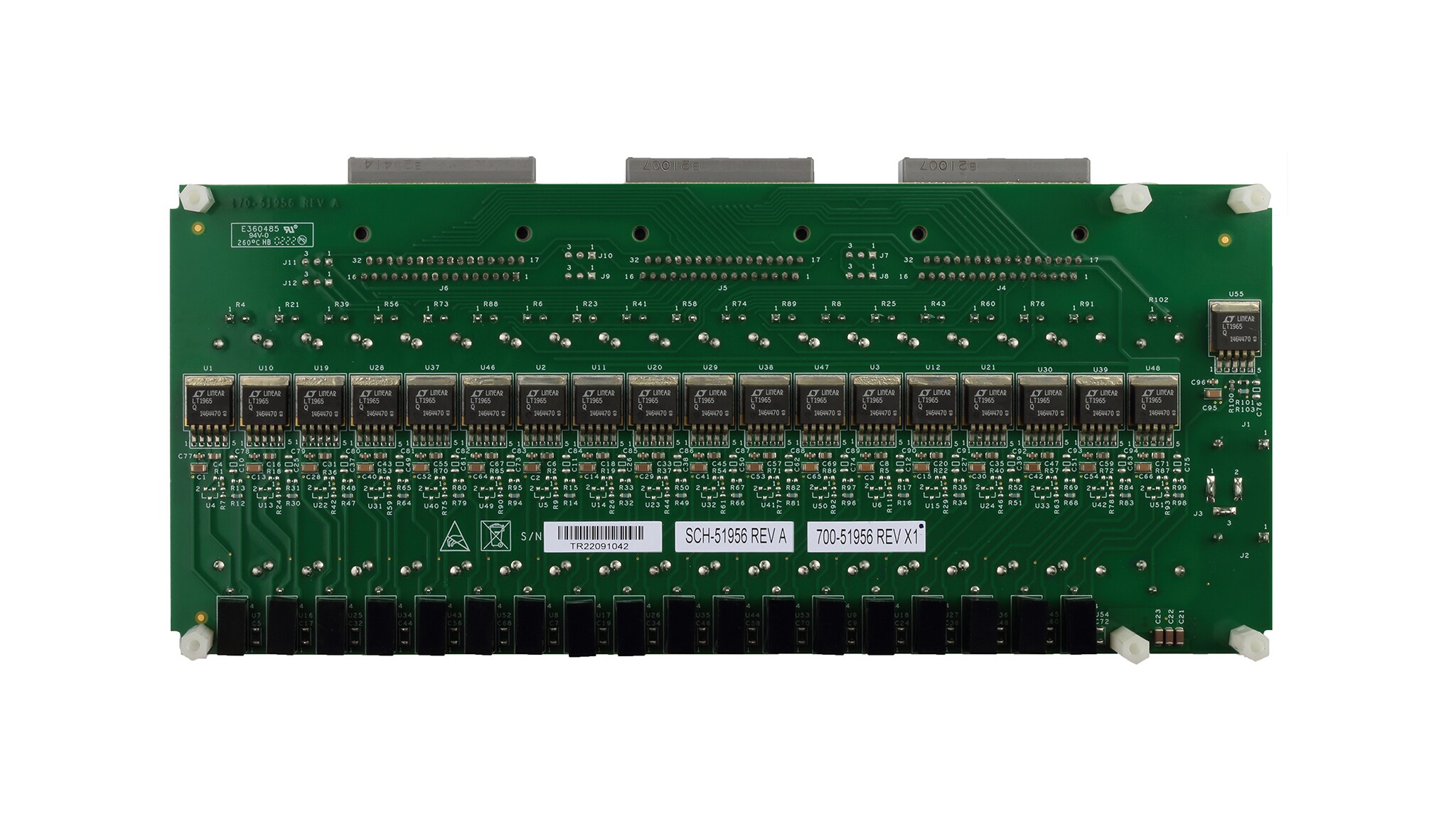

BATT-18EMULATORボードは、MC33774バッテリー・セル・コントローラ評価ボードに簡単に接続できる、マルチセル・バッテリー・パックのエミュレータです。BATT-18EMULATORボードは、NXPのBCC ICの迅速な評価、またはユーザーによるソフトウェア開発の支援のために使用できます。これらのボードは、エミュレートされたバッテリー・パックに含まれる18セルのうち任意のセル間の電圧を非常に直感的な方法で変更できます。また、通常は温度センサとして使用されるBCC ICの一部のアナログ入力間の電圧も変更できます。最大3個のNXP BCC ICを同じエミュレータに接続するために、3つの出力があります。

このエミュレータは、RD33774CNT3EVBおよびRD33774ADSTEVB ボードと互換性があります。

ブロック図

MC33774 BCC EVBに電源を供給する18セル・バッテリー・パック・エミュレータ

BATT-18EMULATOR Block Diagram
図を取得する PDF

特長

電源入力

  • 5V、5A、DCプラグ・タイプP1J (2.1 × 5.5 × 11 mm)、音叉型、センター・プラス

セル電圧出力

  • セル電圧を個別に調整可能（1.25 V～3.3 V）

温度センサ・エミュレータ

  • 調整可能（0 V～ 4.9 V）

ユーザー・コンポーネント

  • LED電源インジケータ

購入オプション

BATT-18EMULATOR-Image

クリックして展開

  • BATT-18EMULATOR
    アクティブ

  • 18-Cell Battery Pack Emulator to Supply MC33774 BCC EVBs.

  • キットの内容：

    • BATT-18EMULATORボード x 1
    • 電源 x 1
  • $505.67 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 28
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-18CTCABLE30-Image

クリックして展開

  • BATT-18CTCABLE30
    アクティブ

  • Cell Terminal (CT) cable, 18 cells, 30 cm-long.

  • $25.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
