NTAG® 5 link：オンデマンドIoT向けNFCフォーラム準拠I²Cブリッジ

NTAG5-LINK アクティブ

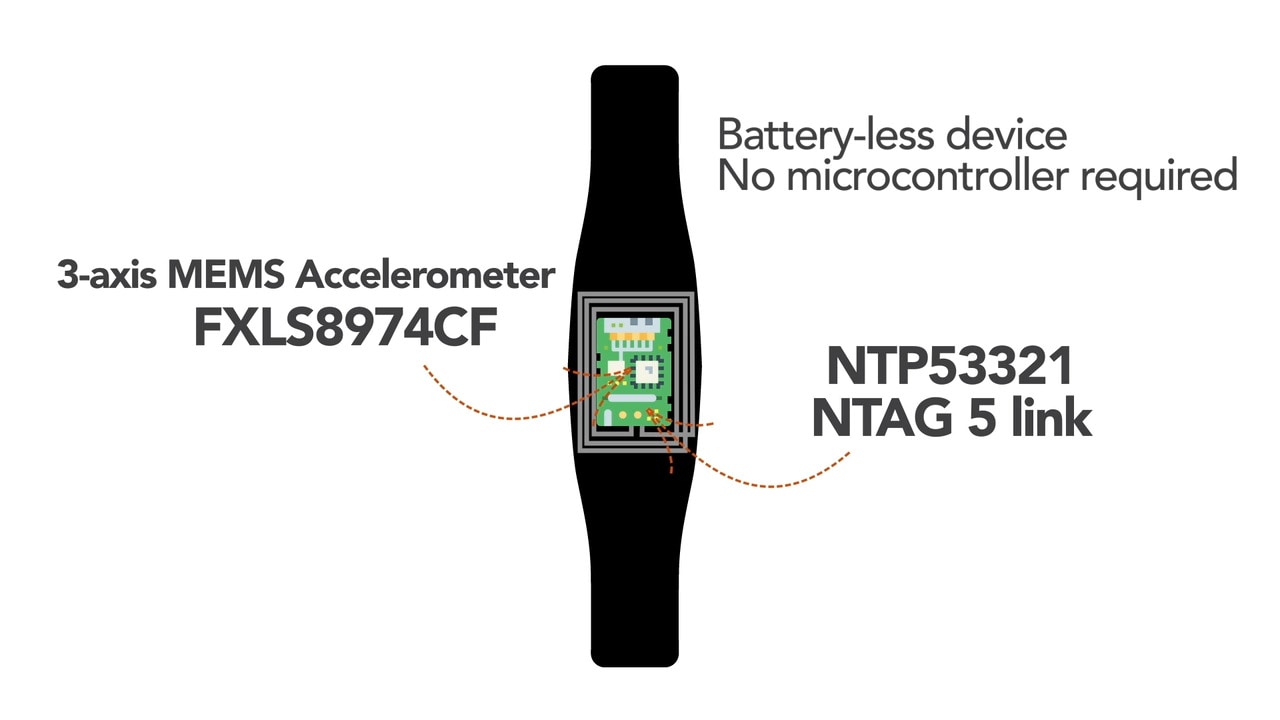

Battery-Less Smart Gym Band Using Motion Sensors and NTAG5 Link

動画の上をクリックすると再生されます。

タグおよびリーダー・デバイス向けの新しいオンラインNFCアンテナ・ツールをご覧ください。

NXPのNTAG 5 linkにより、センサ搭載システムの設計者は、I²Cコントローラ/ターゲット、パルス幅変調器 (PWM)、汎用I/O (GPIO) として構成可能な有線ホスト・インターフェースを備えたNFCインターフェースを追加できるようになります。この製品は13.56 MHzで動作するNFCフォーラム準拠の非接触タグで、NFC対応の近距離デバイスおよびISO/IEC 15693対応の産業向け長距離リーダーでの読み取りや書き込みが可能です。

長期製品供給へのコミットメント

NTP53x21G0Jには、今日、明日、そしてその先までお客様の開発をサポートする長期供給プログラムが備わっています。長期製品供給プログラムは、組込み設計向けの安定的な製品供給を保証します

詳細はこちら

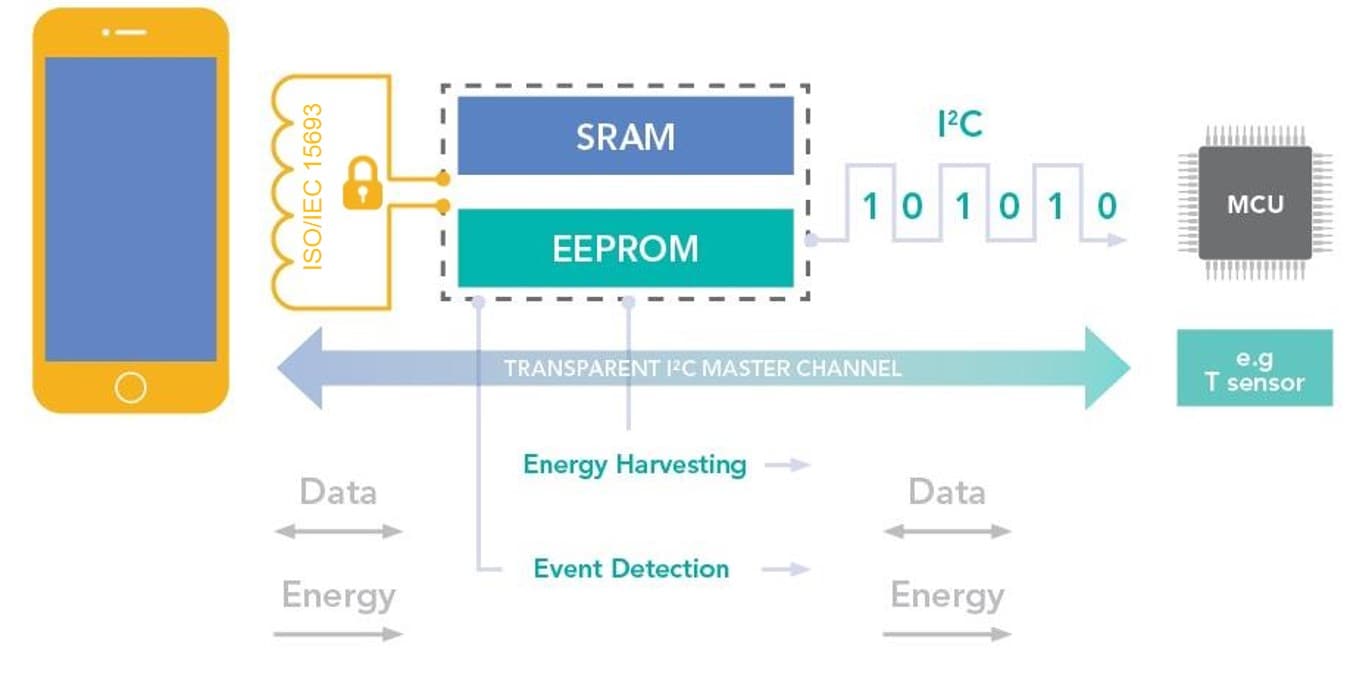

ブロック図

NTAG 5 linkのブロック図

NTAG 5 link block diagram
図を取得する PDF

特長

主な特長

  • AES相互認証
  • I²Cターゲット/コントローラ・チャネル
  • GPIOおよびPWM
  • 最大30 mWの出力を設定可能なエネルギー・ハーベスティング

NFCインターフェース

  • NFCフォーラムType 5タグに完全準拠
  • 8バイトの一意の識別子
  • 32バイトの再プログラム可能なオリジナリティ署名

ホスト・インターフェース

  • 最大400 kHzをサポートするI²Cコントローラ/ターゲット・インターフェース
  • 2つのGPIO
  • 2チャネルのパルス幅変調出力
  • イベント検出ピン

スケーラブルなセキュリティ

  • AES 128ビット相互認証
  • 32/64ビット・パスワード保護
  • 読み取り専用でのロック
  • NFCサイレンス
  • 構成可能な3つのユーザー・メモリ領域
  • ECCベースの再プログラム可能なオリジナリティ署名

メモリ

  • 2048バイトのユーザー・メモリ
  • 256バイトのSRAM

比較表

特長 NTAG 21xF NTAG 5 switch NTAG I²C plus NTAG 5 link NTAG 5 boost
NFCフォーラム・タグType 2 5 2 5 5
インターフェース最大速度 - NFC/I²C 106 kbps/- 53 kbps/- 106 kbps/400 kHz 53 kbps/400 kHz 53 kbps/400 kHz
メモリ・サイズ 144または888バイト 512バイト 888または1912バイト
64バイトのSRAM		 2048バイト
256バイトのSRAM		 2048バイト
256バイトのSRAM
NFCの観点からの
メモリ保護		 読み取り専用ロックと
32ビット・パスワード		 読み取り専用ロックと
32または64ビット・パスワード		 読み取り専用ロックと
32ビット・パスワード		 読み取り専用ロックと
32または64ビット・パスワード
AES相互認証*		 読み取り専用ロックと
32または64ビット・パスワードまたは
AES相互認証
接続されたホストからの
メモリ保護		 - - NFCパスワード保護領域への
アクセス制限		 32 ビット・パスワード 32 ビット・パスワード
メモリ領域 2 3 2 3 3
オリジナリティ署名 固定 再プログラム可能 固定 再プログラム可能 再プログラム可能
エネルギー・ハーベスティング - 最大30 mWまで制御 あり
最大15 mW		 最大30 mWまで制御 パッシブで使用された場合
最大30 mWまで制御
有線インターフェース フィールド検出ピン PWM、GPIO、イベント検出ピン I²Cターゲット、イベント検出ピン PWM、GPIO、I²Cターゲット、I²Cトランスペアレント・コントローラ*、イベント検出 PWM、GPIO、I²Cターゲット、I²Cトランスペアレント・コントローラ、イベント検出
スタンバイ/ハード・パワーダウン標準値 - 6 µA/0.25 µA - 6 µA/0.25 µA 10 µA/0.25 µA
アクティブ負荷変調 - - - - あり。VCC供給時
温度範囲 -25°C～+70°C -40°C～+85°C -40°C～+105°C -40°C～+85°C -40°C～+85°C

* NTP5332でのみ利用可能

購入/パラメータ

6 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

NTP53121G0JHK
データ・シート
NTP53121G0JT
データ・シート
NTP53121G0JTT
データ・シート
NTP53321G0JHK
データ・シート
NTP53321G0JT
データ・シート
NTP53321G0JTT
データ・シート
N true 0 PSPNTAG5-LINKja 12 アプリケーション・ノート Application Note t789 8 データ・シート Data Sheet t520 1 ファクト・シート Fact Sheet t523 1 リファレンス・マニュアル Reference Manual t877 2 ja ja ja データ・シート Data Sheet 1 1 3.3 English NTAG 5 link is optimized for sensor-driven applications. This highly integrated NFC tag creates a secure, standard-based link from the device to the cloud, for a future-proofen way to address and even power sensors. With its regulated energy harvesting feature combined with the I²C controller functionality, this tag fits perfectly into smart living, IoT and industrial applications. 1579513093858712603208 PSP 1.2 MB None None documents None 1579513093858712603208 /docs/en/data-sheet/NTP53x2.pdf 1235951 /docs/en/data-sheet/NTP53x2.pdf NTP53x2 documents N N 2020-01-20 NTAG<sup>&reg;</sup> 5 link - NFC Forum-compliant I<sup>2</sup>C bridge /docs/en/data-sheet/NTP53x2.pdf /docs/en/data-sheet/NTP53x2.pdf Data Sheet N 980000996212993340 2023-08-31 pdf N en Jul 3, 2020 980000996212993340 Data Sheet Y N NTAG<sup>&reg;</sup> 5 link - NFC Forum-compliant I<sup>2</sup>C bridge リファレンス・マニュアル Reference Manual 2 2 1.1 English This application note describes the usage of the Android Application developed to interact with the NTAG 5. There are four different use cases defined to explore some of the new features added in this product. 1579525419854743779158 PSP 1.1 MB Registration without Disclaimer None documents Extended 1579525419854743779158 /secured/assets/documents/en/reference-manual/RM00221.pdf 1125990 /secured/assets/documents/en/reference-manual/RM00221.pdf RM00221 documents Y N 2020-01-20 NTAG 5 - Android Application development /webapp/Download?colCode=RM00221&lang_cd=ja /secured/assets/documents/en/reference-manual/RM00221.pdf Reference Manual N 500633505221135046 2022-12-07 pdf Y en May 7, 2020 500633505221135046 Reference Manual Y N NTAG 5 - Android Application development 3 1.0 English This application note describes the usage of the FRDM-KW41Z firmware developed to interact with the NTAG 5 IC. There are four different use cases defined to explore some of the new features added in this product. 1579525677466722119227 PSP 2.6 MB Registration without Disclaimer None documents Extended 1579525677466722119227 /secured/assets/documents/en/reference-manual/RM00222.pdf 2596091 /secured/assets/documents/en/reference-manual/RM00222.pdf RM00222 documents Y N 2020-01-20 NTAG 5 - Firmware development for KW41Z /webapp/Download?colCode=RM00222&lang_cd=ja /secured/assets/documents/en/reference-manual/RM00222.pdf Reference Manual N 500633505221135046 2022-12-07 pdf Y en Jan 9, 2020 500633505221135046 Reference Manual Y N NTAG 5 - Firmware development for KW41Z アプリケーション・ノート Application Note 8 4 1.2 English Guidelines for designing applications using NTAG 5 energy harvesting capabilities. 1579518740537720234642 PSP 3.9 MB None None documents None 1579518740537720234642 /docs/en/application-note/AN12365.pdf 3940902 /docs/en/application-note/AN12365.pdf AN12365 documents N N 2020-01-20 NTAG 5 - How to use energy harvesting /docs/en/application-note/AN12365.pdf /docs/en/application-note/AN12365.pdf Application Note N 645036621402383989 2022-12-07 pdf N en May 18, 2020 645036621402383989 Application Note Y N NTAG 5 - How to use energy harvesting 5 1.2 English This application note shows the use of MIFARE SAM AV3 in combination with NTAG 5, ICODE DNA and UCODE DNA 1579766771618735824388 PSP 477.6 KB None None documents None 1579766771618735824388 /docs/en/application-note/AN12698.pdf 477553 /docs/en/application-note/AN12698.pdf AN12698 documents N N 2020-01-23 MIFARE SAM AV3 for NTAG 5, ICODE DNA and UCODE DNA /docs/en/application-note/AN12698.pdf /docs/en/application-note/AN12698.pdf Application Note N 645036621402383989 2023-06-19 pdf N en Mar 12, 2020 645036621402383989 Application Note Y N MIFARE SAM AV3 for NTAG 5, ICODE DNA and UCODE DNA 6 1.1 English NTAG 5 needs to be connected to an antenna to access NTAG 5 via NFC interface. This application note provides guidance for designing such antenna. 1579523494363717437893 PSP 953.1 KB None None documents None 1579523494363717437893 /docs/en/application-note/AN12380.pdf 953111 /docs/en/application-note/AN12380.pdf AN12380 documents N N 2020-01-20 Antenna design guide for NTAG 5 link and NTAG 5 switch /docs/en/application-note/AN12380.pdf /docs/en/application-note/AN12380.pdf Application Note N 645036621402383989 2022-12-07 pdf N en Jan 30, 2020 645036621402383989 Application Note Y N Antenna design guide for NTAG 5 link and NTAG 5 switch 7 1.0 English Layout design recommendations to get optimal results on EMI, FCC and CE certifications 1579524249729714261755 PSP 1.4 MB None None documents None 1579524249729714261755 /docs/en/application-note/AN12428.pdf 1440546 /docs/en/application-note/AN12428.pdf AN12428 documents N N 2020-01-20 NTAG 5 Application design recommendations to achieve optimal EMI immunity /docs/en/application-note/AN12428.pdf /docs/en/application-note/AN12428.pdf Application Note N 645036621402383989 2022-12-07 pdf N en Jan 9, 2020 645036621402383989 Application Note Y N NTAG 5 Application design recommendations to achieve optimal EMI immunity 8 1.0 English NTP5332 and NTA5332 can act as a transparent I2C channel. NFC enabled devices can exchange data with I2C targets without the help of an μC. 1579519241385725059661 PSP 282.9 KB None None documents None 1579519241385725059661 /docs/en/application-note/AN12368.pdf 282895 /docs/en/application-note/AN12368.pdf AN12368 documents N N 2020-01-20 NTAG 5 link - I<sup>2</sup>C controller mode /docs/en/application-note/AN12368.pdf /docs/en/application-note/AN12368.pdf Application Note N 645036621402383989 2022-12-07 pdf N en Jan 9, 2020 645036621402383989 Application Note Y N NTAG 5 link - I<sup>2</sup>C controller mode 9 1.0 Chinese Guidelines for configuring NTAG 5 memory and how to set security levels. 1579518960135713466527zh PSP 192.1 KB None None documents None 1579518960135713466527 /docs/zh/application-note/AN12366.pdf 192090 /docs/zh/application-note/AN12366.pdf AN12366 documents N N 2020-01-20 NTAG 5 - Memory configuration and scalable security /docs/zh/application-note/AN12366.pdf /docs/zh/application-note/AN12366.pdf Application Note N 645036621402383989 2024-10-22 zh Jan 9, 2020 645036621402383989 Application Note Y N 如何配置NTAG 5的内存和可扩展安全性 1.0 English Guidelines for configuring NTAG 5 memory and how to set security levels. 1579518960135713466527 PSP 192.1 KB None None documents None 1579518960135713466527 /docs/en/application-note/AN12366.pdf 192090 /docs/en/application-note/AN12366.pdf AN12366 documents N N 2020-01-20 NTAG 5 - Memory configuration and scalable security /docs/en/application-note/AN12366.pdf /docs/en/application-note/AN12366.pdf Application Note N 645036621402383989 2024-10-22 pdf N en Jan 9, 2020 645036621402383989 Application Note Y N NTAG 5 - Memory configuration and scalable security 10 1.0 English How to transfer data, Pass-through, SRAM, PHDC, memory arbitration 1579518528526709418469 PSP 758.0 KB None None documents None 1579518528526709418469 /docs/en/application-note/AN12364.pdf 757990 /docs/en/application-note/AN12364.pdf AN12364 documents N N 2020-01-20 NTAG 5 - Bidirectional data exchange /docs/en/application-note/AN12364.pdf /docs/en/application-note/AN12364.pdf Application Note N 645036621402383989 2022-12-07 pdf N en Jan 9, 2020 645036621402383989 Application Note Y N NTAG 5 - Bidirectional data exchange 11 1.2 English Guidelines for designing applications using general-purpose input/output, pulse width modulation and event detection capabilities. 1579517924278718999972 PSP 2.5 MB None None documents None 1579517924278718999972 /docs/en/application-note/AN11203.pdf 2540672 /docs/en/application-note/AN11203.pdf AN11203 documents N N 2020-01-20 NTAG 5 - Use of PWM, GPIO and event detection /docs/en/application-note/AN11203.pdf /docs/en/application-note/AN11203.pdf Application Note N 645036621402383989 2022-12-07 pdf N en Jan 9, 2020 645036621402383989 Application Note Y N NTAG 5 - Use of PWM, GPIO and event detection ファクト・シート Fact Sheet 1 12 0 Chinese 1559918448854722568511zh PSP 376.0 KB None None documents None 1559918448854722568511 /docs/zh/fact-sheet/NTAG5LINKFS.pdf 375993 /docs/zh/fact-sheet/NTAG5LINKFS.pdf NTAG5LINKFS documents N N 2019-06-07 NTAG<sup>&reg;</sup> 5 link: NFC Forum Compliant I<sup>2</sup>C Bridge /docs/zh/fact-sheet/NTAG5LINKFS.pdf /docs/zh/fact-sheet/NTAG5LINKFS.pdf Fact Sheet N 736675474163315314 2022-12-07 zh Jul 13, 2021 736675474163315314 Fact Sheet Y N NTAG<sup>&reg;</sup> 5 link: NFC Forum Compliant I<sup>2</sup>C Bridge 1.2 English 1559918448854722568511 PSP 376.0 KB None None documents None 1559918448854722568511 /docs/en/fact-sheet/NTAG5LINKFS.pdf 375993 /docs/en/fact-sheet/NTAG5LINKFS.pdf NTAG5LINKFS documents N N 2019-06-07 NTAG<sup>&reg;</sup> 5 link: NFC Forum Compliant I<sup>2</sup>C Bridge /docs/en/fact-sheet/NTAG5LINKFS.pdf /docs/en/fact-sheet/NTAG5LINKFS.pdf Fact Sheet N 736675474163315314 2022-12-07 pdf N en Jul 15, 2020 736675474163315314 Fact Sheet Y N NTAG<sup>&reg;</sup> 5 link: NFC Forum Compliant I<sup>2</sup>C Bridge false 0 NTAG5-LINK downloads ja true 1 Y PSP Y Y アプリケーション・ノート 8 /docs/en/application-note/AN12365.pdf 2020-01-20 1579518740537720234642 PSP 4 May 18, 2020 Application Note Guidelines for designing applications using NTAG 5 energy harvesting capabilities. None /docs/en/application-note/AN12365.pdf English documents 3940902 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN12365.pdf NTAG 5 - How to use energy harvesting /docs/en/application-note/AN12365.pdf documents 645036621402383989 Application Note N en None Y pdf 1.2 N N NTAG 5 - How to use energy harvesting 3.9 MB AN12365 N 1579518740537720234642 /docs/en/application-note/AN12698.pdf 2020-01-23 1579766771618735824388 PSP 5 Mar 12, 2020 Application Note This application note shows the use of MIFARE SAM AV3 in combination with NTAG 5, ICODE DNA and UCODE DNA None /docs/en/application-note/AN12698.pdf English documents 477553 None 645036621402383989 2023-06-19 N /docs/en/application-note/AN12698.pdf MIFARE SAM AV3 for NTAG 5, ICODE DNA and UCODE DNA /docs/en/application-note/AN12698.pdf documents 645036621402383989 Application Note N en None Y pdf 1.2 N N MIFARE SAM AV3 for NTAG 5, ICODE DNA and UCODE DNA 477.6 KB AN12698 N 1579766771618735824388 /docs/en/application-note/AN12380.pdf 2020-01-20 1579523494363717437893 PSP 6 Jan 30, 2020 Application Note NTAG 5 needs to be connected to an antenna to access NTAG 5 via NFC interface. This application note provides guidance for designing such antenna. None /docs/en/application-note/AN12380.pdf English documents 953111 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN12380.pdf Antenna design guide for NTAG 5 link and NTAG 5 switch /docs/en/application-note/AN12380.pdf documents 645036621402383989 Application Note N en None Y pdf 1.1 N N Antenna design guide for NTAG 5 link and NTAG 5 switch 953.1 KB AN12380 N 1579523494363717437893 /docs/en/application-note/AN12428.pdf 2020-01-20 1579524249729714261755 PSP 7 Jan 9, 2020 Application Note Layout design recommendations to get optimal results on EMI, FCC and CE certifications None /docs/en/application-note/AN12428.pdf English documents 1440546 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN12428.pdf NTAG 5 Application design recommendations to achieve optimal EMI immunity /docs/en/application-note/AN12428.pdf documents 645036621402383989 Application Note N en None Y pdf 1.0 N N NTAG 5 Application design recommendations to achieve optimal EMI immunity 1.4 MB AN12428 N 1579524249729714261755 /docs/en/application-note/AN12368.pdf 2020-01-20 1579519241385725059661 PSP 8 Jan 9, 2020 Application Note NTP5332 and NTA5332 can act as a transparent I2C channel. NFC enabled devices can exchange data with I2C targets without the help of an μC. None /docs/en/application-note/AN12368.pdf English documents 282895 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN12368.pdf NTAG 5 link - I<sup>2</sup>C controller mode /docs/en/application-note/AN12368.pdf documents 645036621402383989 Application Note N en None Y pdf 1.0 N N NTAG 5 link - I<sup>2</sup>C controller mode 282.9 KB AN12368 N 1579519241385725059661 /docs/en/application-note/AN12366.pdf 2020-01-20 1579518960135713466527 PSP 9 Jan 9, 2020 Application Note Guidelines for configuring NTAG 5 memory and how to set security levels. None /docs/en/application-note/AN12366.pdf English documents 192090 None 645036621402383989 2024-10-22 N /docs/en/application-note/AN12366.pdf NTAG 5 - Memory configuration and scalable security /docs/en/application-note/AN12366.pdf documents 645036621402383989 Application Note N en None Y pdf 1.0 N N NTAG 5 - Memory configuration and scalable security 192.1 KB AN12366 N 1579518960135713466527 /docs/en/application-note/AN12364.pdf 2020-01-20 1579518528526709418469 PSP 10 Jan 9, 2020 Application Note How to transfer data, Pass-through, SRAM, PHDC, memory arbitration None /docs/en/application-note/AN12364.pdf English documents 757990 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN12364.pdf NTAG 5 - Bidirectional data exchange /docs/en/application-note/AN12364.pdf documents 645036621402383989 Application Note N en None Y pdf 1.0 N N NTAG 5 - Bidirectional data exchange 758.0 KB AN12364 N 1579518528526709418469 /docs/en/application-note/AN11203.pdf 2020-01-20 1579517924278718999972 PSP 11 Jan 9, 2020 Application Note Guidelines for designing applications using general-purpose input/output, pulse width modulation and event detection capabilities. None /docs/en/application-note/AN11203.pdf English documents 2540672 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN11203.pdf NTAG 5 - Use of PWM, GPIO and event detection /docs/en/application-note/AN11203.pdf documents 645036621402383989 Application Note N en None Y pdf 1.2 N N NTAG 5 - Use of PWM, GPIO and event detection 2.5 MB AN11203 N 1579517924278718999972 データ・シート 1 /docs/en/data-sheet/NTP53x2.pdf 2020-01-20 1579513093858712603208 PSP 1 Jul 3, 2020 Data Sheet NTAG 5 link is optimized for sensor-driven applications. This highly integrated NFC tag creates a secure, standard-based link from the device to the cloud, for a future-proofen way to address and even power sensors. With its regulated energy harvesting feature combined with the I²C controller functionality, this tag fits perfectly into smart living, IoT and industrial applications. None /docs/en/data-sheet/NTP53x2.pdf English documents 1235951 None 980000996212993340 2023-08-31 N /docs/en/data-sheet/NTP53x2.pdf NTAG<sup>&reg;</sup> 5 link - NFC Forum-compliant I<sup>2</sup>C bridge /docs/en/data-sheet/NTP53x2.pdf documents 980000996212993340 Data Sheet N en None Y pdf 3.3 N N NTAG<sup>&reg;</sup> 5 link - NFC Forum-compliant I<sup>2</sup>C bridge 1.2 MB NTP53x2 N 1579513093858712603208 ファクト・シート 1 /docs/en/fact-sheet/NTAG5LINKFS.pdf 2019-06-07 1559918448854722568511 PSP 12 Jul 15, 2020 Fact Sheet None /docs/en/fact-sheet/NTAG5LINKFS.pdf English documents 375993 None 736675474163315314 2022-12-07 N /docs/en/fact-sheet/NTAG5LINKFS.pdf NTAG<sup>&reg;</sup> 5 link: NFC Forum Compliant I<sup>2</sup>C Bridge /docs/en/fact-sheet/NTAG5LINKFS.pdf documents 736675474163315314 Fact Sheet N en None Y pdf 1.2 N N NTAG<sup>&reg;</sup> 5 link: NFC Forum Compliant I<sup>2</sup>C Bridge 376.0 KB NTAG5LINKFS N 1559918448854722568511 リファレンス・マニュアル 2 /secured/assets/documents/en/reference-manual/RM00221.pdf 2020-01-20 1579525419854743779158 PSP 2 May 7, 2020 Reference Manual This application note describes the usage of the Android Application developed to interact with the NTAG 5. There are four different use cases defined to explore some of the new features added in this product. Registration without Disclaimer /secured/assets/documents/en/reference-manual/RM00221.pdf English documents 1125990 None 500633505221135046 2022-12-07 Y /webapp/Download?colCode=RM00221&lang_cd=ja NTAG 5 - Android Application development /secured/assets/documents/en/reference-manual/RM00221.pdf documents 500633505221135046 Reference Manual N en Extended Y pdf 1.1 Y N NTAG 5 - Android Application development 1.1 MB RM00221 N 1579525419854743779158 /secured/assets/documents/en/reference-manual/RM00222.pdf 2020-01-20 1579525677466722119227 PSP 3 Jan 9, 2020 Reference Manual This application note describes the usage of the FRDM-KW41Z firmware developed to interact with the NTAG 5 IC. There are four different use cases defined to explore some of the new features added in this product. Registration without Disclaimer /secured/assets/documents/en/reference-manual/RM00222.pdf English documents 2596091 None 500633505221135046 2022-12-07 Y /webapp/Download?colCode=RM00222&lang_cd=ja NTAG 5 - Firmware development for KW41Z /secured/assets/documents/en/reference-manual/RM00222.pdf documents 500633505221135046 Reference Manual N en Extended Y pdf 1.0 Y N NTAG 5 - Firmware development for KW41Z 2.6 MB RM00222 N 1579525677466722119227 true Y Products

ドキュメント

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-10 / 12 ドキュメント

コンパクトリスト

アプリケーション・ノート (8)
データ・シート (1)
ファクト・シート (1)
全て表示

デザイン・ファイル

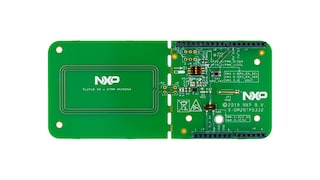

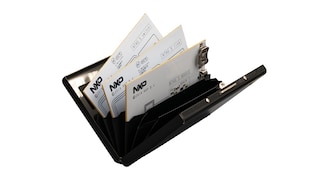

ハードウェア
