1セル・バッテリー向け13 A 4:1スイッチト・キャパシタ・チャージャ

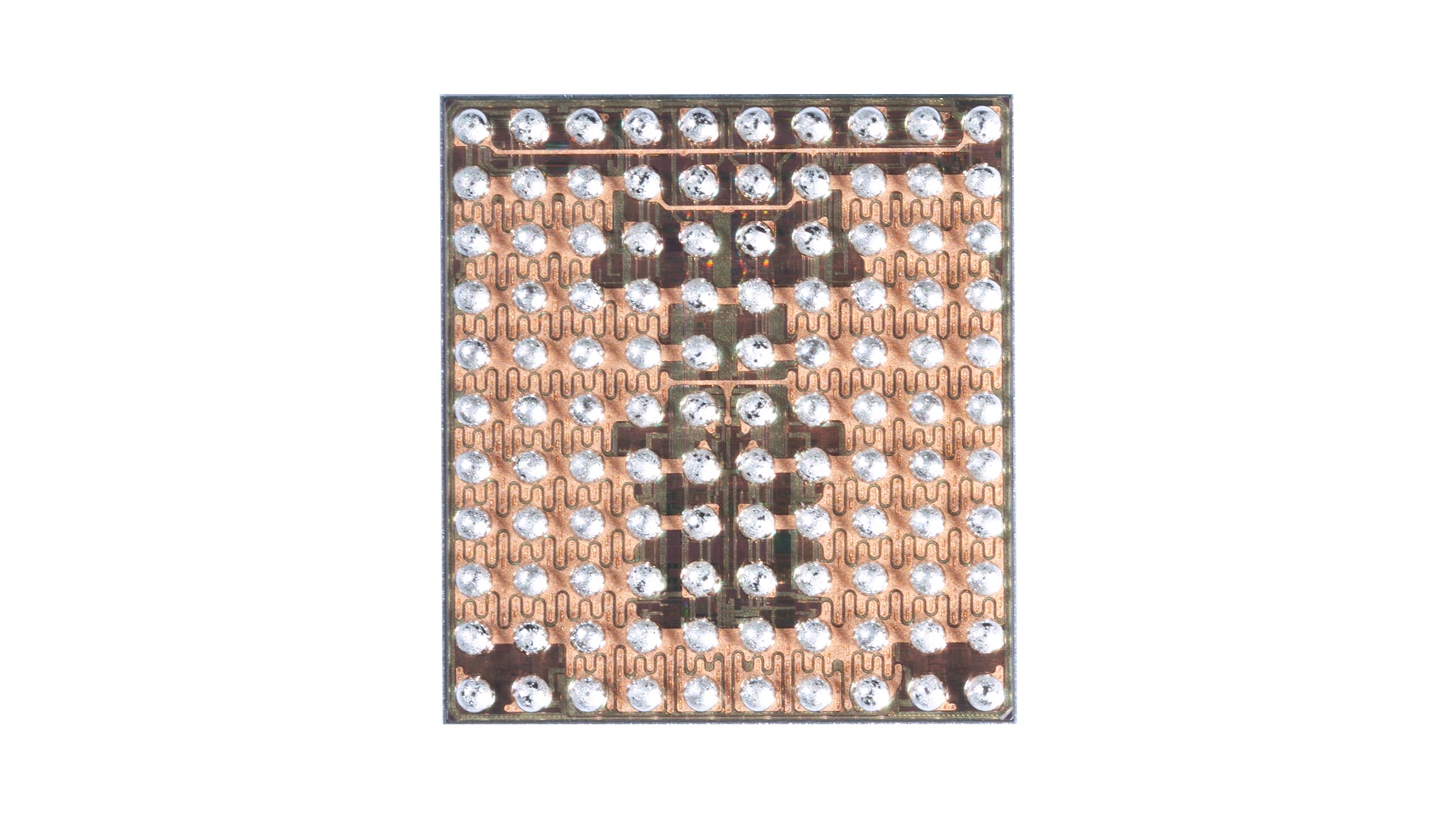

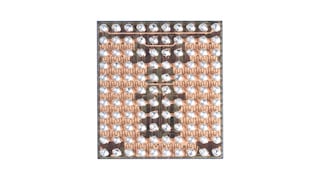

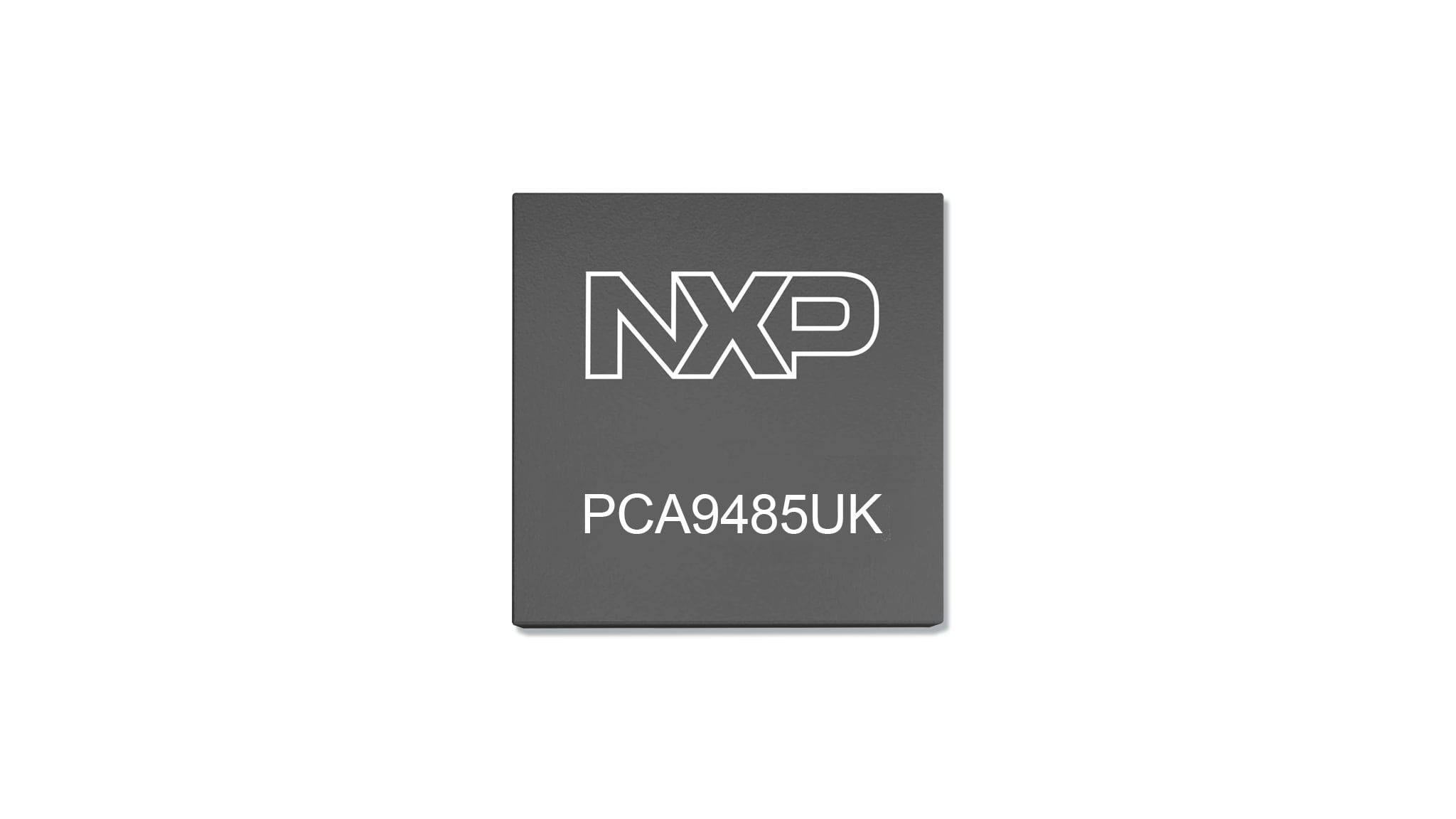

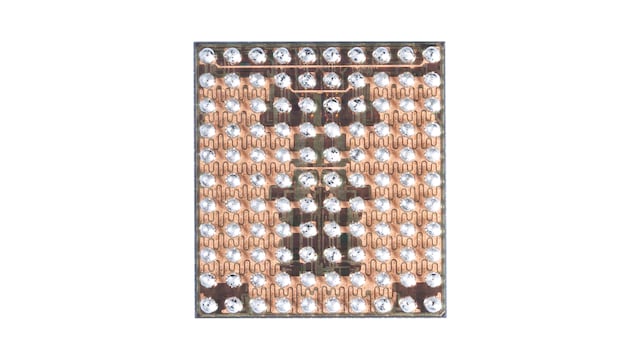

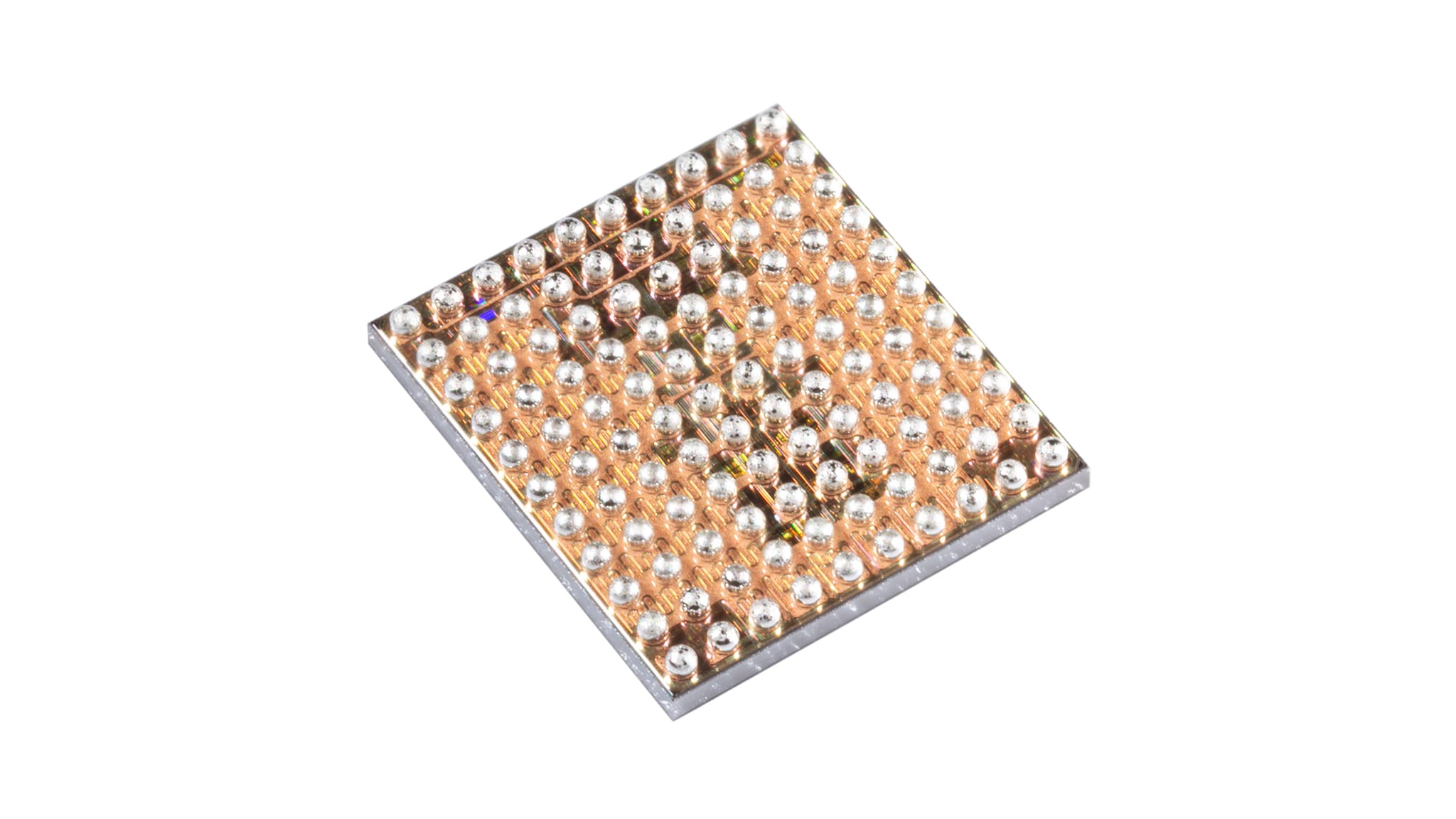

PCA9485UKは、OVPFETを内蔵し、デュアル外部FET制御を備えた高集積スイッチト・キャパシタ・コンバータです。1セル・バッテリの急速充電用に4倍の出力電流を供給できるよう設計されています。このデバイスは、超高効率（約96.8%、VOUT = 4.5 V、IVOUT = 8 A時）の4:1スイッチング動作、2:1および1:2スイッチング動作、または順方向および逆方向の1:1モードで使用できます。
製品詳細
特長
主な特長
- 効率を最適化する2相スイッチト・キャパシタ
- 1セル・バッテリー用の統合4:1、2:1スイッチト・キャパシタ・チャージャ（1:1バイパスを含む）
- 逆方向動作モード（1:4、1:2、VOUTからVINへの逆バイパスなど）
- IVINおよびVBATレギュレーション・ループを備えたOVPFET
- GaNおよびCMOS用の外部FETゲート制御により、USBおよびワイヤレス・パワーを介したデュアル入力をサポート
- 4:1スイッチング動作で12 V～21 Vの入力電圧
- 2:1スイッチング動作で6 V～10.5 Vの入力電圧
- 1.2 V/1.8 V IO電圧のサポート
性能
- VOUT = 4.5 VおよびIOUT = 8 Aで96.8%超の効率
保護
- 過電圧/低電圧保護
- 過電流保護 (OCP)
- 高速OCPによる動作中の短絡保護
- 過熱保護 (OTP)
- 起動時の入出力およびフライング・キャパシタの短絡保護
- 逆電流保護 (RCP)
- ウォッチドッグ・タイマ
その他
- リーダーとフォロワーによる並列充電
- 10チャネルの12ビットADC
- 1 Mbit/sのI²Cバス・ターゲット・インターフェース
