i.MX286 Processors|Dual CAN

The i.MX286 has all the advantages of the low power, high-performance i.MX283 with an extra level of connectivity features by offering dual CAN support. The i.MX286 is suitable for a wide range of applications such as Human-Machine Interfaces (HMI) for Appliances, Building Contol, Factory Automation, Printers, Security Panels and factory robotics displays. Get started today building the next great portable product based on the i.MX286.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

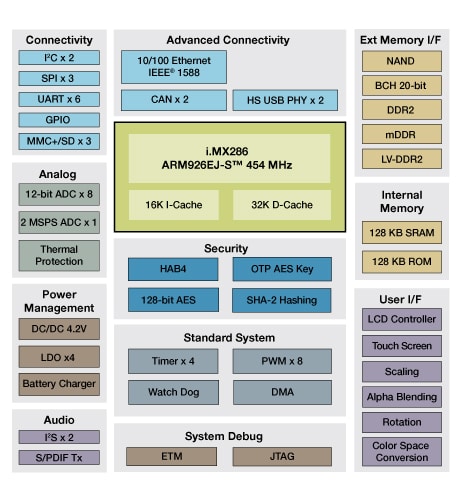

i.MX286 Applications Processor Block Diagram

i.MX286 Multimedia Applications Processor Block Diagram

図を取得する PDF

Features

454MHz Arm926EJ-S™ core with 16KB/32KB Cache
PMU with high efficiency on-chip DC/DC, supports Li-Ion batteries
10/100 IEEE^® 1588 Ethernet with RMII support
Dual CAN interfaces
LCD Controller with Touchscreen
NAND support – SLC/MLC and eMMC 4.4 managed
Hardware BCH (up to 20-bit correction)
200 MHz 16-bit DDR2, LV-DDR2, mDDR external memory support
Dual High-speed USB with embedded PHY
8 General purpose 12-bit ADC channels and single 2 Msps ADC channel
Temperature sensor for thermal protection
Multiple connectivity ports (UARTs, SSP, SDIO, SPI, I2C, I2S)
3.3V I/O, 10 year lifetime (Industrial)
Package and Temperature
- 289 BGA 14x14mm .8mm
- -20C to +70C (Consumer)
- -40C to +85C (Industrial)
This product is included in NXP's product longevity program, with assured supply for a minimum of 15 years after launch
