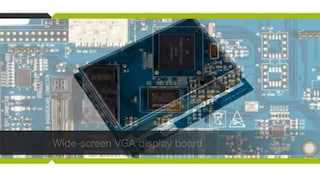

The i.MX28 evaluation kit (EVK) offers a cost-effective platform to ultimately develop, debug and demonstrate the features of your next great product without compromising performance.

The EVK supports all the features of the i.MX28 family in a small, single-board design and with an optional LCD add-on module to enable developers with a complete development platform at a low price point
A range of peripheral and connectivity options make the i.MX28 EVK ideal for developing a wide range of consumer, industrial and automotive applications
The i.MX28 EVK comes with Linux^® and Windows^® Embedded CE 6.0 BSPs, as well as audio and video codecs

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX28 Processors

i.MX280: Multimedia Applications Processors - Low-Power, High-Performance, Arm9™ Core
i.MX281: Multimedia Applications Processors - Automotive Applications, Connectivity, Integration, Arm9^™ Core
i.MX283: Multimedia Applications Processors - High-Performance, Low-Power, Arm9^™ Core
i.MX285: Multimedia Applications Processors - Integrated Power Management, Ethernet, Resistive Touch Screen, Arm9^™ Core
i.MX286: Multimedia Applications Processors - Dual CAN, High Performance, Low Power, Arm9^™ Core
i.MX287: Multimedia Applications Processors - Dual Ethernet, Dual CAN, LCD Touch Screen, Arm9^™ Core

オーディオ

オーディオ・コンバータ

SGTL5000: Ultra-Low-Power Audio Codec

Features

Processor

i.MX287 Arm® ARM926EJ-S™

Connectivity

Two SD/MMC card slots
Two USB host/device connectors
ETwo 10/100 Ethernet connectors
Two CAN connectors

Display / Camera Connectors

4.3” WVGA touchscreen LCD display (add-on module)

Debug

ETM support
Two application UARTs
One console UART
Debug serial port
JTAG
Debug display/LED’s

Power Management

DC-to-DC converter components
Li-ion battery connector
Power source
Current/power monitoring

Memory

DDR2 memory
SPI flash/EEPROM footprints
NAND socket—48-pin TSOP package

Audio

Line input
Headphone output (jack)

User Components

Navigation keys
Reset
Interrupt
Boot switches

購入オプション

クリックして展開

MCIMX28EVK
アクティブ
Evaluation Module, Hardware, i.MX28, No Display.

JP¥ 66,082
の数量に対して 1
- 在庫: 保留中の在庫

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

MCIMX28LCD
アクティブ
Accessory Board, Hardware, i.MX 6SoloLite, i.MX28, 4.3 WVGA LCD Display.

JP¥ 29,288
の数量に対して 1
- 在庫: 保留中の在庫

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 12 ドキュメント

ユーザ・ガイド
i.MX28 EVK Hardware User’s Guideはじめに

PDF改訂 0Jul 19, 20112.9 MBIMX28EVKHUG
ユーザ・ガイド
i.MX28 EVK Quick Start Guide : Detailed startup steps, using provided demo imagesはじめに

PDF改訂 2010.08Sep 24, 2010291.1 KBIMX28_EVK_QUICKSTART
リファレンス・マニュアル
i.MX28 Applications Processor Reference Manual

PDF改訂 2Aug 22, 201326.8 MBMCIMX28RM
アプリケーション・ノート
Using the i.MX28 Power Management Unit and Battery Charger

PDF改訂 2Apr 15, 2015196.2 KBAN4199
アプリケーション・ノート
Architectural Differences between the i.MX23, i.MX25, and i.MX28

PDF改訂 1Sep 23, 20101.2 MBAN4198
アプリケーション・ノート
i.MX28 Layout Guidelines

PDF改訂 1Sep 23, 20101.1 MBAN4215関連ファイル: AN4215SW
アプリケーション・ノート・ソフトウェア
Software to accompany application note AN4215.

ZIP改訂 1Nov 23, 2010199.9 KBAN4215SW
ファクト・シート
NXP^® Evaluation Kit (EVK) for the i.MX28 Applications Processor - Fact Sheet

PDF改訂 1Nov 4, 2014343.7 KBIMX28EVKFS
サポート情報
i.MX28 Linux Multimedia Codecs Documentation Bundle

GZ改訂 L2.6.35_1.1.0Feb 22, 2013656.7 KBL2.6.35_1.1.0_LINUX_MMDOCS

アカウントが必要です
サポート情報
i.MX28 Linux Documentation Bundle

GZ改訂 L2.6.35_1.1.0Feb 22, 20132.8 MBL2.6.35_1.1.0_LINUX_DOCS

アカウントが必要です
サポート情報
i.MX28 Windows Embedded CE 6.0 Multimedia Codecs Documentation Bundle

ZIP改訂 2010.08Sep 23, 2010266.8 KBWCE600_MX28_10.08.04_SDK_MM_DOCI
サポート情報
i.MX28 Windows Embedded CE 6.0 Documentation Bundle

ZIP改訂 2010.08Sep 23, 201013.0 MBWCE600_MX28_SDK_1008_DOCKIT

全て表示

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

5 設計・ファイル

シミュレーションとモデル
i.MX28 Processors IBIS Model Files

ZIP改訂 2Jan 24, 2011 00:00:00371.2 KBIMX28IBIS

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
i.MX28 BSDL File

ZIP改訂 2Sep 20, 2011 00:00:007.3 KBIMX28BSDL

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
i.MX28 LCD Design Files: Hardware Schematics.

ZIP改訂 BMay 2, 2011 00:00:00126.2 KBMX28_LCD_DESIGN_FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
i.MX28 EVK Design Files: Hardware Schematics, Gerbers, and OrCAD files

ZIP改訂 1.01Jun 16, 2011 00:00:007.6 MBIMX28_EVK_DESIGN_FILES_R10

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
i.MX28 Reference Schematics

ZIP改訂 DJun 18, 2015 00:00:001.2 MBIMX28REFSCH

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

i.MX28 Evaluation Kit

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX28 Processors

オーディオ

オーディオ・コンバータ

Features

Processor

Connectivity

Display / Camera Connectors

Debug

Power Management

Memory

Audio

User Components

購入オプション

MCIMX28EVK アクティブ

MCIMX28LCD アクティブ

ドキュメント

絞り込み

i.MX28 EVK Hardware User’s Guideはじめに

i.MX28 EVK Quick Start Guide : Detailed startup steps, using provided demo imagesはじめに

設計・リソース

デザイン・ファイル

絞り込み

i.MX28 Processors IBIS Model Files

i.MX28 BSDL File

i.MX28 LCD Design Files: Hardware Schematics.

i.MX28 EVK Design Files: Hardware Schematics, Gerbers, and OrCAD files

i.MX28 Reference Schematics

絞り込み

ソフトウェア

絞り込み

Patch for the SDK 2010.12 to fix the incorrect polarity when boot mode is set as boot from SD/eMMC on SSP0/1.

i.MX High Assurance Boot Reference Code Signing Tool

Patch for the SDK 2010.12 to increases system stability during CPU frequency changes.

Windows CE 6.0 BSP Source Code Files and documentation 2010.08

i.MX28 Linux Binary Demo Files

Windowns CE 6.0 Binary Demo Files 2010.08

i.MX28 Register Definition Headers

IOMUX_TOOL

i.MX28 Power Calculator spreadsheet

i.MX28 Linux Multimedia Codecs Documentation and Sources

i.MX28 Linux 2.6.35 Source Code Files and documentation

On-Board Diagnostic Suite for the i.MX28

Linux patch for i.MX28 SDK 2010.12 to add the most robust support possible for a VDD5V or DCDC_BATT only configuration.

L2.6.35 10.12 FEC0 PATCH

Tool and documentation for downloading i.MX28 image during manufacturing

IMX_MFG_TOOL

Command-line tool used to download a firmware image to target platform to run in RAM. Supports i.MX23/28/508 platforms.

Windows Tool for the creation of boot SD cards for the i.MX platforms. Includes binaries and sources files.

IMX_OTP_TOOLS

Tool to convert ELF format executable files and other source files into the encrypted boot images used by the i.MX23 and i.MX28. Includes Windows and Linux binaries, full source code, and all related documentation
