パーシャル・ネットワーキング機能を備えたCAN FDトランシーバ、CAN FDデータ・レート最大5 Mbit/s
TJA1445は、TJA144xトランシーバ・ファミリに属するパーシャル・ネットワーキング・スリープ・モード付きのCAN FDトランシーバであり、ISO 11898-2:2024のパラメータ・セットA～Bで定義されるCAN FDを備えています。TJA1445は、従来の高速CANおよびCAN FDプロトコルと完全に相互運用性があり、ISO 26262 ASIL-Bに準拠するよう完全に開発および認定されています。
TJA1445は、ISO 11898-2:2024で規定された選択的ウェイクアップ機能によるCANパーシャル・ネットワーキングをサポートし、トランシーバがアクティブである必要がない場合には、CANバスのトラフィックが実行中であってもスリープ・モードに維持することが可能です。
TJA1445Bは、TJA1445Aの機能をさらに拡張した機能セットを備えており、これには外部ピンによりトランスミッタを無効にするTXEN_Nピン、拡張機能（2つ目のTXD/RXDチャネルなど）セットとして設定可能な3本の汎用I/O（General-Purpose I/O：GPIO）ピンが含まれます。
さらに、TJA1445はCAN FDパッシブ機能を搭載し、これによりトランシーバをスリープモードでウェイクアップさせないようにしたり、混合バス通信の実行中にCANコントローラをCAN FDメッセージからシールドしたりすることができます。
特長
一般的な機能
- ISO 11898-2:2024のパラメータ・セットA～B、SAE J2284-1～SAE J2284-5およびSAE J1939-14に準拠
- ISO 26262、ASIL B準拠
- 選択的ウェイクアップ機能によるパーシャル・ネットワーキングに対応
- 設定可能な汎用I/O (GPIO) ピン (TJA1445B)
- トランスミッタの直接オン/オフ制御入力 (TXEN_N) (TJA1445B)
- 自動バス・バイアス
- 低い電磁放射（Electromagnetic Emission：EME）と高い電磁耐性（Electromagnetic Immunity：EMI）
- AEC-Q100グレード1に準拠
- 1.8 V、3.3 V～5 Vのマイクロコントローラに対応するVIO入力

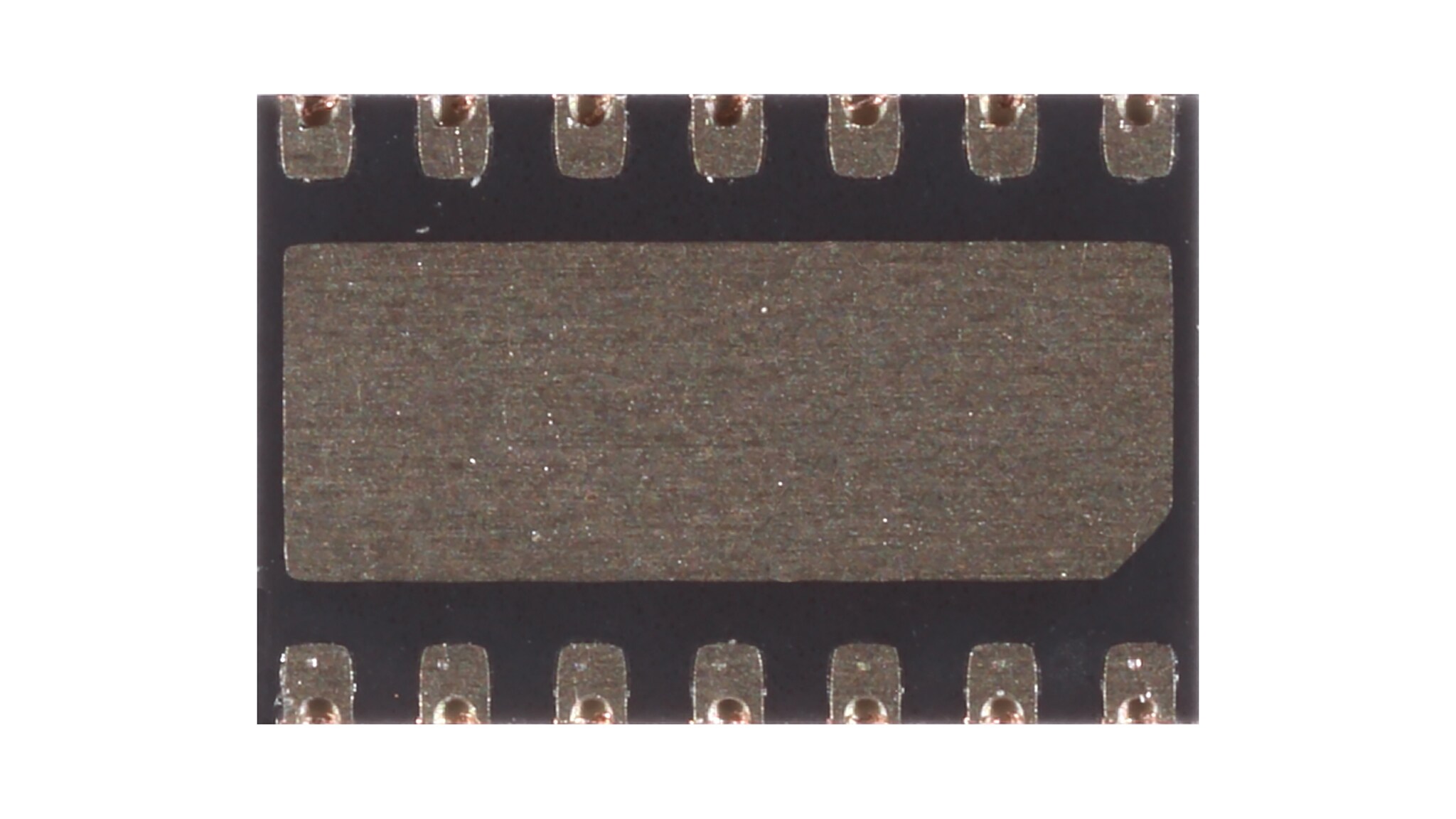

- TJA1445Aは、SO14およびHVSON14パッケージで提供

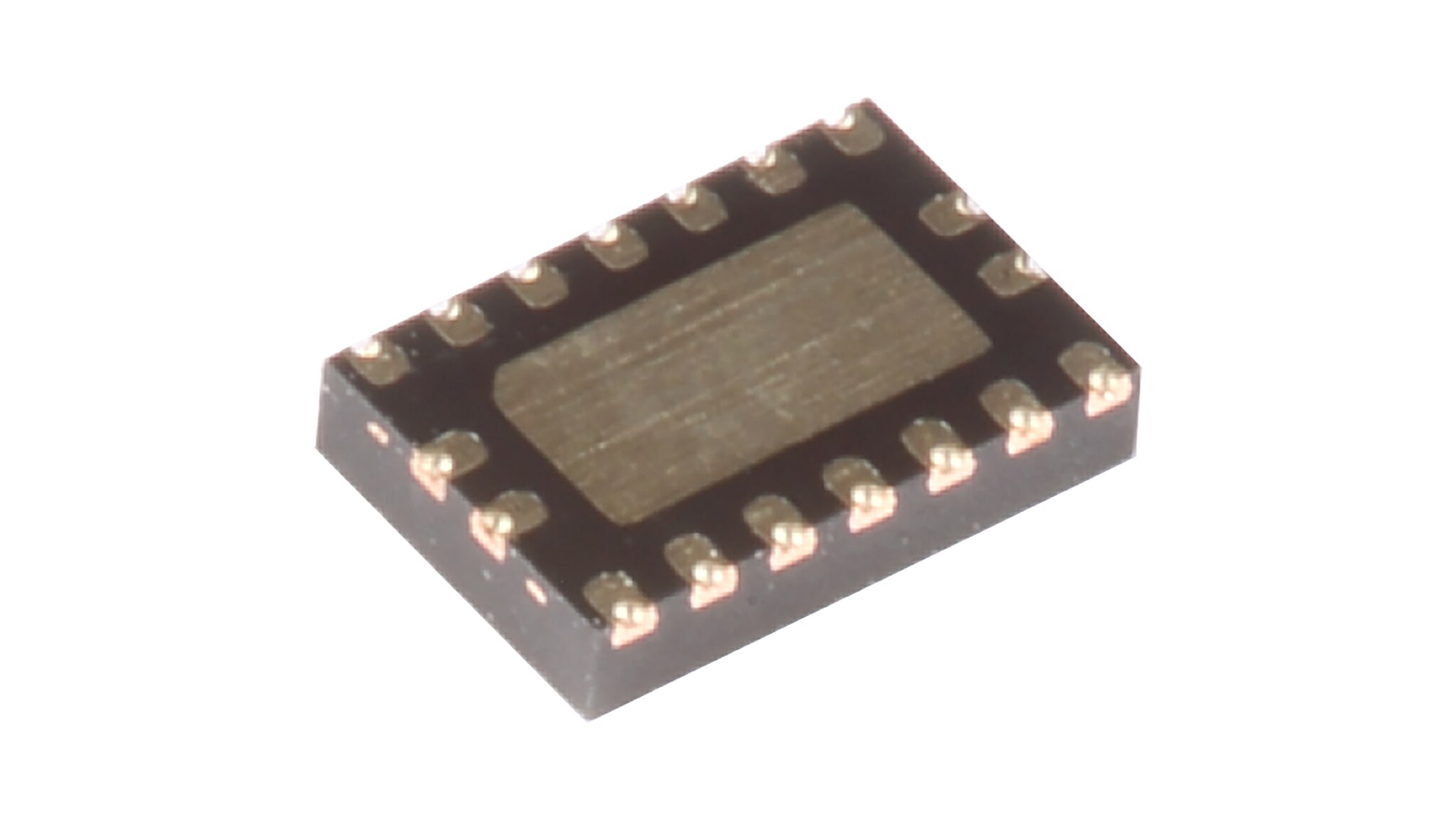

- TJA1445Bは、DHVQFN18パッケージで提供
予測可能なフェイルセーフ動作
- すべての電源ピンでの低電圧検出：低電圧しきい値を下回った際の動作を定義済み
- 低電圧検出のしきい値から最大制限電圧値までの範囲で機能を保証
- バッテリー電圧がオフ・モードのしきい値を下回るとトランシーバをバスから切断（高オーミック）
- TXDの内部バイアスにより、定義済みのフェイルセーフ動作を実現
低消費電力管理
- ローカルおよびリモート・ウェイクアップ機能を備えた超低消費電流スタンバイ・モードとスリープ・モード
- WAKEピンによるローカル・ウェイクアップ
- ウェイクアップ・パターン（Wake-Up Pattern：WUP）またはウェイクアップ・フレーム（Wake-Up Frame：WUF）によるリモート・ウェイクアップ
- ISO 11898-2:2024に準拠した、設定可能なCANウェイクアップ・パターン（dom-rec-domまたはdom-rec-dom-rec）
- ISO 11898-2:2024に準拠した選択的ウェイクアップ
診断と保護
- 過熱診断と保護
- 送信データ (TXD) ドミナント・タイムアウト診断と保護
- バス・ドミナント障害診断
- コールド・スタート診断（最初のバッテリー接続時）
- バス・ピンでの高いESD処理能力
- 車載での過渡電圧から保護されたバス・ピンおよびVBAT
