パーシャル・ネットワーキング機能を備えたCAN SICトランシーバ、CAN FDデータ・レート最大8 Mbit/s

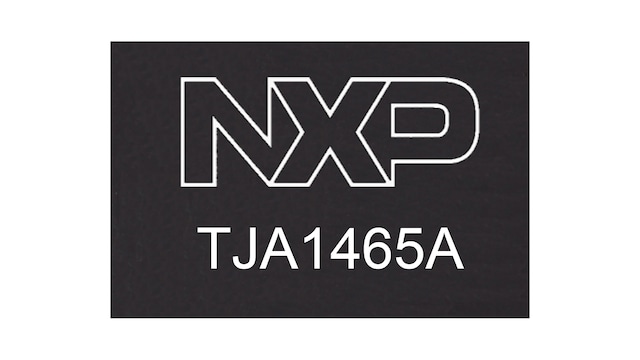

TJA1465は、TJA146xトランシーバ・ファミリに属するパーシャル・ネットワーキング・スリープ・モード付きのCANシグナル改善機能（Signal Improvement Capability：SIC）トランシーバです。ISO 11898-2:2024のパラメータ・セットA～Cで定義されるCAN SICを備えています。TJA1465は、従来の高速CANおよびCAN FDプロトコルと完全に相互運用性があり、ISO 26262 ASIL-Bに準拠するよう完全に開発および認定されています。
CANシグナル改善により、ネットワーク上の信号リンギングが大幅に低減され、より大規模なトポロジ内で信頼性の高いCAN FD通信を5 Mbit/sで実行できます。また、ビット・タイミングの対称性が大幅に向上しており、最大8 Mbit/sのCAN FD通信を可能にします。
TJA1465は、ISO 11898-2:2024で規定された選択的ウェイクアップ機能によるCANパーシャル・ネットワーキングをサポートし、トランシーバがアクティブである必要がない場合には、CANバスのトラフィックが実行中であってもスリープ・モードに維持することが可能です。
TJA1465Bは、TJA1465Aの機能をさらに拡張した機能セットを備えており、これには外部ピンによりトランスミッタを無効にするTXEN_Nピン、拡張機能（2つ目のTXD/RXDチャネルなど）セットとして設定可能な3本の汎用I/O（General-Purpose I/O：GPIO）ピンが含まれます。
さらに、TJA1465はCAN FD/CAN XLパッシブ機能を搭載し、これによりトランシーバをスリープモードでウェイクアップさせないようにしたり、混合バス通信の実行中にCANコントローラをCAN FDおよびCAN XLメッセージからシールドしたりすることができます。
製品詳細
特長
一般的な機能
- ISO 11898-2:2024のパラメータ・セットA～C、SAE J2284-1～SAE J2284-5およびSAE J1939-14に準拠
- ISO 26262、ASIL B準拠
- 選択的ウェイクアップ機能によるパーシャル・ネットワーキングに対応
- 設定可能な汎用I/O (GPIO) ピン (TJA1465B)
- トランスミッタの直接オン/オフ制御入力 (TXEN_N) (TJA1465B)
- ISO 11898-2:2024のパラメータ・セットCで定義されるCANシグナル改善機能により、ネットワーク上の信号リンギング効果を大幅に低減
- 自動バス・バイアス
- 低い電磁放射（Electromagnetic Emission：EME）と高い電磁耐性（Electromagnetic Immunity：EMI）
- AEC-Q100グレード1に準拠
- 1.8 V、3.3 V～5 Vのマイクロコントローラに対応するVIO入力

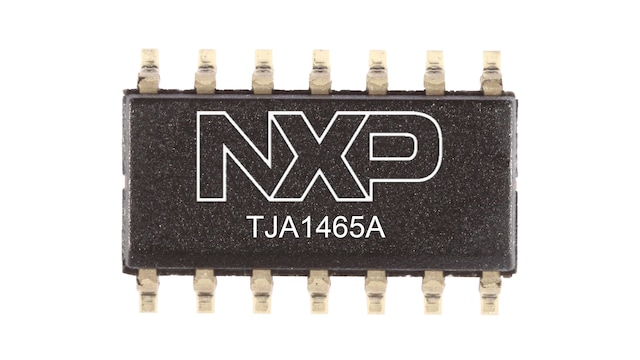

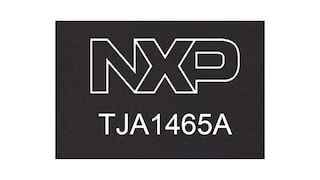

- TJA1465Aは、SO14およびHVSON14パッケージで提供

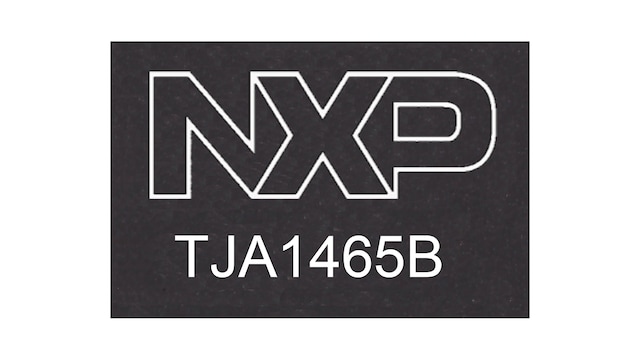

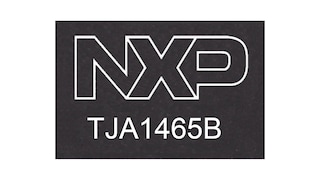

- TJA1465Bは、DHVQFN18パッケージで提供
予測可能なフェイルセーフ動作
- すべての電源ピンでの低電圧検出：低電圧しきい値を下回った際の動作を定義済み
- 低電圧検出のしきい値から最大制限電圧値までの範囲で機能を保証
- バッテリー電圧がオフ・モードのしきい値を下回るとトランシーバをバスから切断（高オーミック）
- TXDの内部バイアスにより、定義済みのフェイルセーフ動作を実現
低消費電力管理
- ローカルおよびリモート・ウェイクアップ機能を備えた超低消費電流スタンバイ・モードとスリープ・モード
- WAKEピンによるローカル・ウェイクアップ
- ウェイクアップ・パターン（Wake-Up Pattern：WUP）またはウェイクアップ・フレーム（Wake-Up Frame：WUF）によるリモート・ウェイクアップ
- ISO 11898-2:2024に準拠した、設定可能なCANウェイクアップ・パターン（dom-rec-domまたはdom-rec-dom-rec）
- ISO 11898-2:2024に準拠した選択的ウェイクアップ
診断と保護
- 過熱診断と保護
- 送信データ (TXD) ドミナント・タイムアウト診断と保護
- バス・ドミナント障害診断
- コールド・スタート診断（最初のバッテリー接続時）
- バス・ピンでの高いESD処理能力
- 車載での過渡電圧から保護されたバス・ピンおよびVBAT
製品プログラム
長期製品供給
対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。
