超低消費電力Bluetooth Low Energyオーディオ・ソリューション、フラッシュ搭載
NXH3675はBluetooth® 5.3 LEオーディオ認証済みであり、Auracast™に対応しています。Bluetoothオーディオ・チップは、HQオーディオに対応し、オーディオ共有用のスキャンおよびデリゲータ機能を備えたブロードキャストなどのマルチストリーム・オーディオをサポートします。また、HAやTMAPなどの標準オーディオ・プロファイルもサポートしています。最小限の消費電力で機能するように設計された効率の高いチップで、超低レイテンシのアプリケーション向けに最適化されています。
NXH3675には超低消費電力の無線機能と超低消費電力のDSP処理機能が内蔵されており、極めて長時間のバッテリ寿命と非常に小さなフォーム・ファクタの製品開発が可能となります。
NXH3675チップは、次の主な特長を備えています。
- LEオーディオ認証済みで、2.4 GHz無線帯域でのAuracastに対応
- Arm® Cortex®-M0+を使用したアプリケーション制御とBluetooth Low Energyホスト・スタック
- 専用Arm Cortex-M0+により、HCIレベルまでのソフトウェア・リンク層プロトコルを柔軟にサポート
- デュアルCoolFlux® DSPによる、LC3およびLC3plusオーディオ・エンコーダ/デコーダのオーディオ処理ならびにオーディオと音声のエンハンスメント処理（EQ、圧縮、ゲイン制御、ミキシングなど）
- チューニング・キャパシタと自動周波数選択機能を内蔵した低消費電力16 MHz/32 MHz水晶発振器
- 内蔵フラッシュ・メモリにより自律的動作やホストMCUでの動作が可能
- 制御、データ、デバッグ、テスト用の複数のインターフェース
- 複数のデジタルPDM対応マイクをサポート
- 超低消費電力によるバッテリ寿命の向上
- ゲーミング・ヘッドセット向けの20 mWの消費電力
- NXPによって最適化されたプロトコルにより、超低レイテンシを実現
- 高度な統合によりアプリケーションのフォーム・ファクタを縮小
NXH3675および関連ツール（ドキュメント、ソフトウェア、およびボード）は、限られたお客様のみご利用いただけます（承認済みのNDAが必要です）。詳しい情報やサンプルの供給状況については、サポートまたは営業担当者にお問い合わせください。
製品詳細
ブロック図
図を選択する。:
特長
アプリケーション・プロセッサ
- デュアル・コアCortex-M0+
フラッシュ・メモリ
- 組込みフラッシュ
オーディオ・プロセッサ
- デュアルCoolFlux DSP
Bluetooth
- Bluetooth 5.3 LEオーディオ認証済み、Auracast™対応
パワー・マネジメント
- 統合PMU
- リチウムイオン・バッテリー
オーディオ
- LC3およびLC3plus
- ハイレゾ・オーディオ（LC3plus、48/96 kHz）
- イコライザおよびフィルタリング
- 音声処理
音声
- デュアル・デジタル・マイク
- スマート・ブーム - ビーム・フォーミング
一般
- 無線PHY：Bluetooth Low Energy 5.3仕様に準拠
- 鉛フリーおよびRoHS指令2011/65/EU (RoHS 2) 準拠
- WLCSPパッケージ：9.1 mm2未満、48個のバンプ
- 少ない外部パッシブ・コンポーネント
- 動作温度： -20°C～85°C

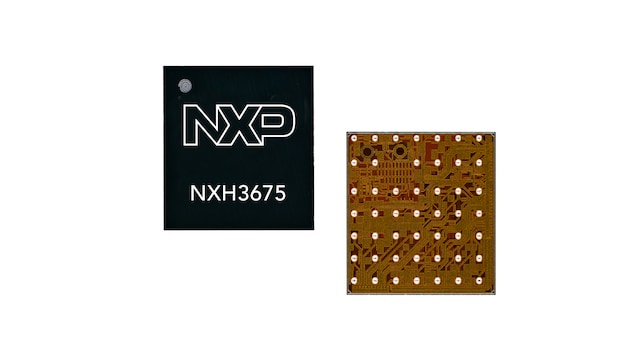

部品番号： NXH3675UK.
比較表
| 特徴 | NXH3670 | NXH3675 |
|---|---|---|
| プロセッサ | 外部マイクロコントローラ | クアッドコア統合プロセッサ |
| プロトコル | BLE 4.2認証済み 独自オーディオ・ストリーミング・プロトコル |
BLE 5.3 LEオーディオ認証済み、Auracast™対応（オーディオ共有用のスキャンおよびデリゲータを含む）、HAおよびTMAPオーディオ・プロファイルをサポート |
| 接続 | ポイント・ツー・ポイント | 最大7つの同時ストリーム |
| レイテンシ（ダウン・リンク） | < 20 ms (SBC) | 約20 ms (LC3plus) |
| NVM | 外部 | 統合 |
| 消費電力（ゲーム） | 8.4 mW | 8.8 mW |
| オーディオ・コーデック | SBC / G.722 | LC3およびLC3plus |
| オーディオ機能 | EQおよびフィルタリング | EQおよびフィルタリング ハイレゾ・オーディオ (LC3plus /96 kHz) 音声処理 |
