12 V Lead-Acid Battery Sensor with CAN

RD9Z1-638-12V-C
アクティブ

画像にカーソルを合わせると拡大表示されます。

The RD9Z1-638-12V is a battery management system built to demonstrate the MM9Z1J638 Battery Sensor IC capabilities in a 12 V lead-acid application where high EMC performance is required to obtain high accuracy measurements on key battery parameters.

ブロック図

Lead-acid Battery

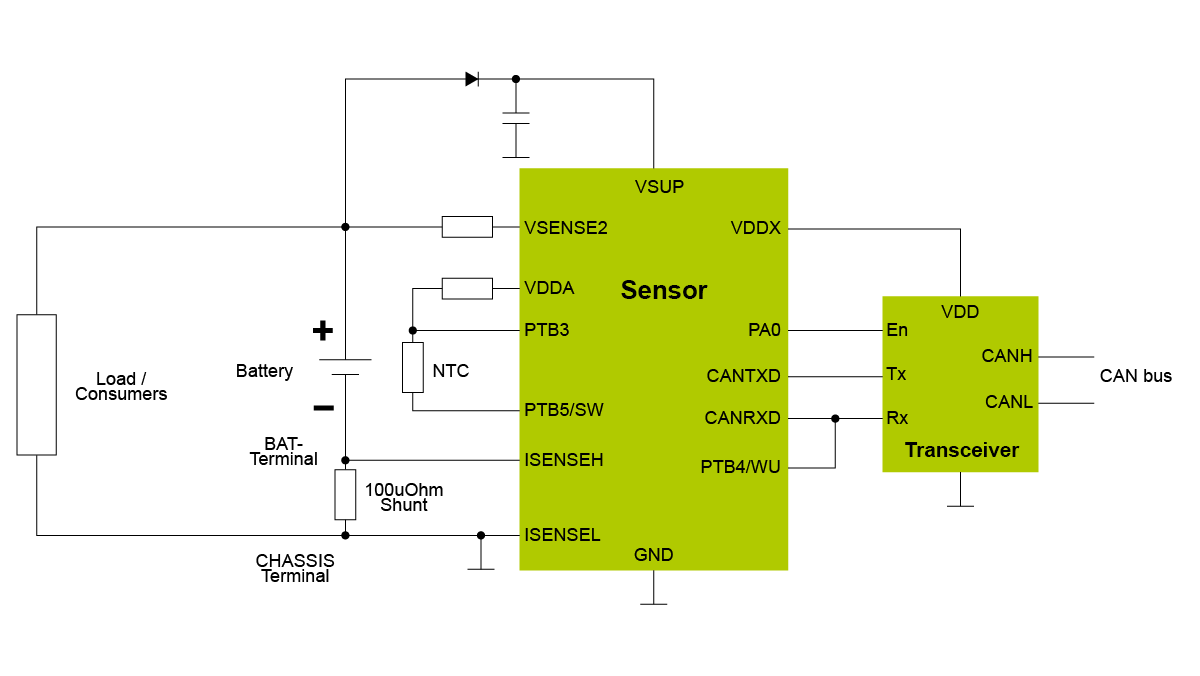

RD9Z1-638-12V CAN Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・センサ

  • MM9Z1_638: CAN/LIN対応バッテリー・センサ

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1042: 高速CANトランシーバ、スタンバイ・モード搭載

Features

Magni V S12Z

  • Embedded S12Z microcontroller with:
    • 128 KB on-chip flash with ECC
    • 4.0 KB on-chipEEPROM with ECC
    • 8.0 KB on-chip SRAM with ECC

Power Management

  • Embedded power management
  • Reverse polarity protection with a Schottky diode

Sensors

  • Precision battery voltage sensing
  • Precision shunt-based battery current sensing
  • On-board NTC for battery temperature sensing
  • Internal (chip) temperature sensing

Interfaces

  • CAN Interface
  • BDM interface (for MCU programming and debugging)

購入オプション

RD9Z1-638-12V-C-Image

クリックして展開

  • RD9Z1-638-12V-C
    アクティブ

  • Reference design - MM9Z1_638, Battery sensor LIN, CAN, 96-128K Flash, Lead Acid Batteries.

  • $282.90 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
