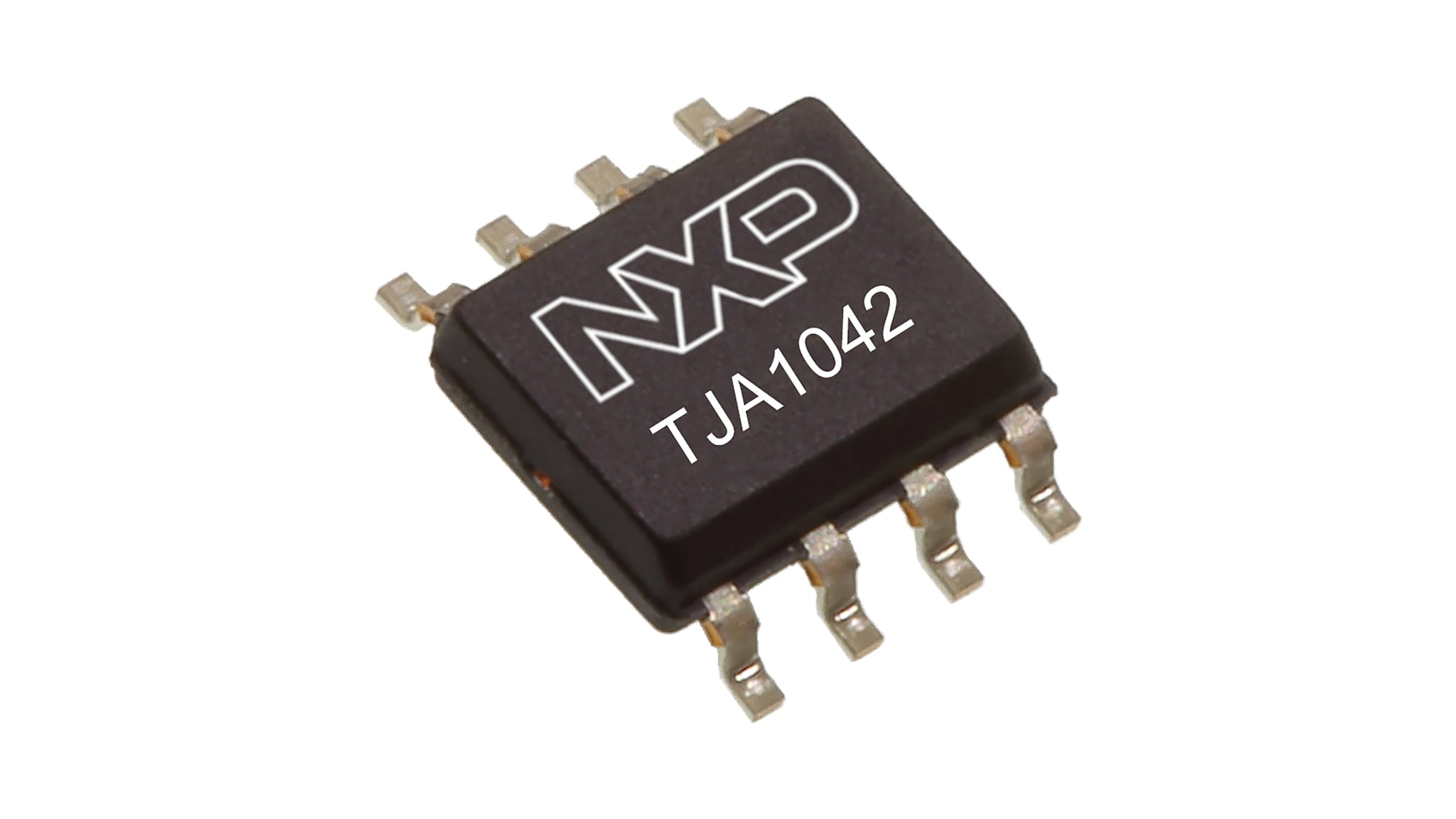

高速CANトランシーバ、スタンバイ・モード搭載

TJA1042 アクティブ

画像にカーソルを合わせると拡大表示されます。

TJA1042高速CANトランシーバは、コントローラ・エリア・ネットワーク (CAN) プロトコル・コントローラと2線式CAN物理バスとの間のインターフェースを提供します。このトランシーバは、自動車業界の高速CANアプリケーション向けに設計されており、CANプロトコル・コントローラ（を備えたマイクロコントローラ）に差動送受信機能を提供します。

TJA1042は、NXP Semiconductors製の高速CANトランシーバの第3世代に属し、TJA1040のような第1世代や第2世代のデバイスに比べて性能が大幅に向上しています。

TJA1042は、電磁環境適合性 (EMC) と静電気放電 (ESD) の性能が向上しており、電源電圧がオフのときのCANバスに対する理想的なパッシブ動作、バス・ウェイクアップ機能を備えた超低消費電流スタンバイ・モードなどの特徴を備え、電源電圧が3.3 V～5 Vのマイクロコントローラと直接インターフェース可能なVIOピンを備えたバージョンもあります。

TJA1042は、ISO 11898-2:2016およびSAE J2284-1～SAE J2284-5で定義されているCAN物理層を実装しています。この実装により、CAN FD高速フェーズで最大5 Mbit/sのデータ・レートによる信頼性の高い通信が可能になります。TJA1042BおよびTJA1042Cは、伝搬遅延が短いため、より大きなネットワーク・トポロジをサポートできます。

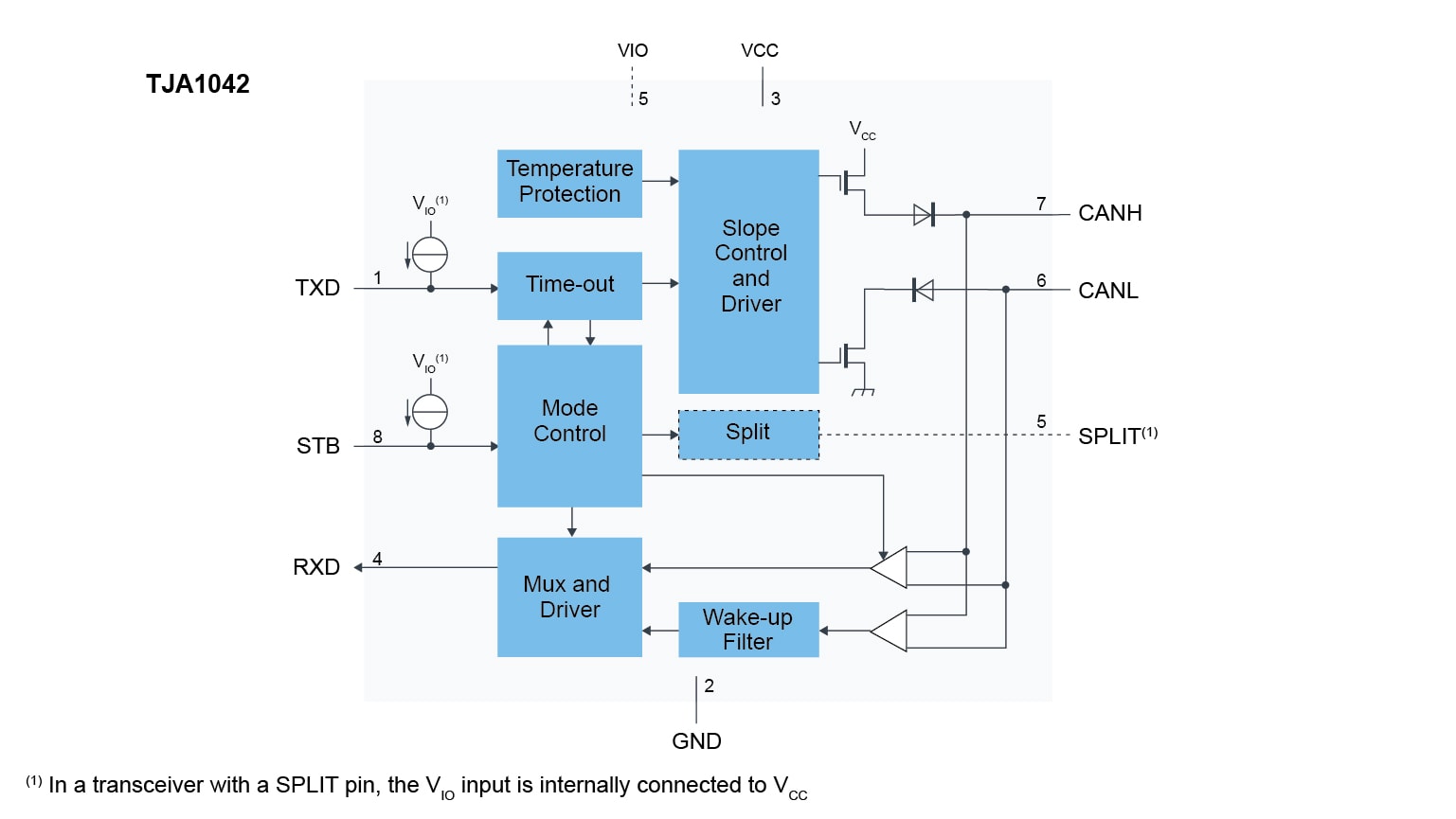

ブロック図

TJA1042

TJA1042 Block Diagram
図を取得する PDF

特長

一般的な機能

  • ISO 11898-2:2016、SAE J2284-1～SAE J2284-5およびSAE J1939-14に完全準拠
  • CAN FD高速フェーズで最大5 Mbit/sのデータ・レートに対するタイミング保証
  • 12 Vおよび24 Vシステムに適した設計
  • 提案されたEMC規格IEC 62228-3およびSAE J2962-2に準拠した低い電磁放射 (EME) と高い電磁耐性 (EMI)
  • 3.3 V～5 Vのマイクロコントローラに直接インターフェースできるVIO入力を備えたバージョン
  • TJA1042BおよびTJA1042Cは伝搬遅延が短く、より大きなネットワーク・トポロジをサポート
  • リセッシブ・バス・レベルを安定化するTJA1042TおよびTJA1042CTのSPLIT電圧出力
  • ダーク・グリーン製品（ハロゲン・フリー、RoHS規制準拠）
  • AEC-Q100準拠

予測可能なフェイルセーフ動作

  • ホストおよびバスのウェイクアップ機能を備えた超低消費電流スタンバイ・モード
  • あらゆる電源条件下で予測可能な機能的挙動
  • 電源非供給時にトランシーバをバスから切断（ゼロ負荷）
  • 送信データ (TXD) ドミナント・タイムアウト機能
  • スタンバイ・モードでのバス・ドミナント・タイムアウト機能
  • VCCおよびVIOピンの低電圧検出

保護

  • バス・ピンでの高いESD処理能力 (±8 kV)
  • CANピンでの高い耐圧 (±58 V)
  • 車載環境における過渡電圧から保護されたバス・ピン
  • 熱保護

購入/パラメータ

‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
