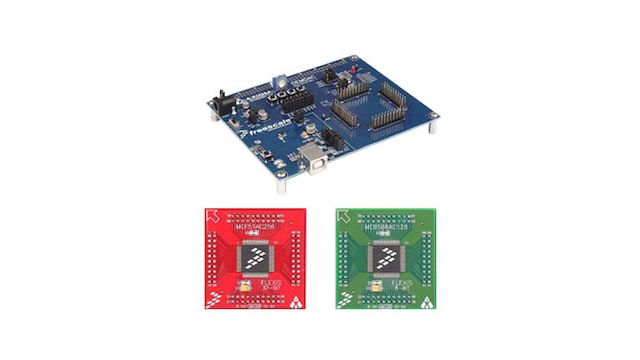

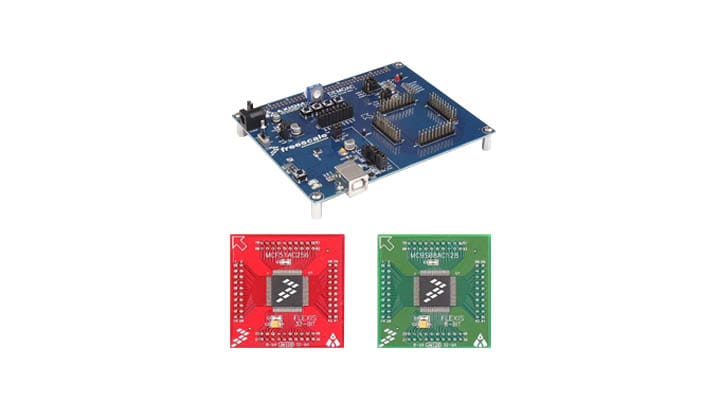

The DEMOAC provides a platform supporting a line of NXP^® MCUs that are part of the Flexis^® Continuum.

Target MCUs mount on plug-in modules to support quickly changing the target MCU
The DEMOACEX is a peripheral expansion board designed to interface with the DEMOAC board
The DEMOACEX applies the NXP MC33794 E-field imaging sensor connected to touchpad in various arrangements

デザイン・ファイル

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

ColdFire® V1 Processors

MCF51AC: Flexis 32-Bit ColdFire. V1 Microcontrollers

8ビットS08 MCU

S08AC: 8-bit Flexis^® AC128/96/60/48/32 MCUs

Features

DEMOAC

Integrated, USB BDM
ON/OFF power switch
Power input select option header
- On-board 5V regulator
- Power from USB BDM
- Optional power sourced to connector J1
4 MHz XTAL oscillator
3-axis accelerometer
LEDs – four users, one power, one reset
Push button switches – four users, one reset
5K ohm POT
Jumpers to disconnect user features
80-pin MCU PORT provides access to MCU signals
4 20-pos pin-headers support plug-in MCU modules
IIC termination select header

DEMOACEX

80-pin MCU PORT connects to DEMOAC board
9-channel, E-Field sensor
E-field touchpad including rotary dial and push-buttons
Two low-pass RC filters
5 V – 12 V boost switcher power supply for E-field sensor
LEDs – 10 user, one E-field lamp
CAN 2.0 A/B PHY w/ Three-pos header
Jumpers to disconnect all IO signals
SOIC and TSSOP pads for external ICs
Large thru-hole prototyping area w/ +adjacent 5V and GND

購入オプション

クリックして展開

DEMOACKIT
DEMO KIT DEMOAC, DC9S08AC128/DCF51A256.
- DEMOAC Board
  - Daughter card for the S08AC128
  - Daughter card for the 51AC256
  - Global Power Adaptors
  - CodeWarrior Development Studio DVD
  - Quick Start Guide
  - User Manual
- DEMOACEX Board
  - Quick Start Guide
  - User Manual
    - NOTE: The Expansion Board is sold separately

JP¥ 14,571
の数量に対して 1

代理店からの注文

代理店	地域	在庫	在庫日	注文
