FS2400セーフティSBCプログラミング・ソケット・ボード

KITFS24SKTFDMEVM

画像にカーソルを合わせると拡大表示されます。

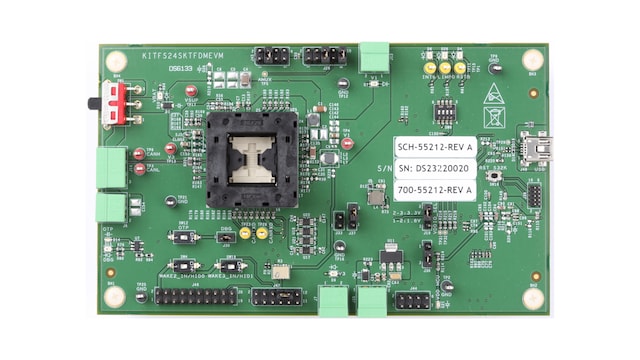

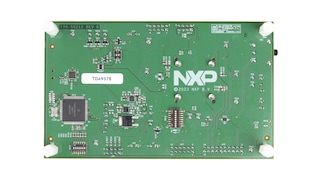

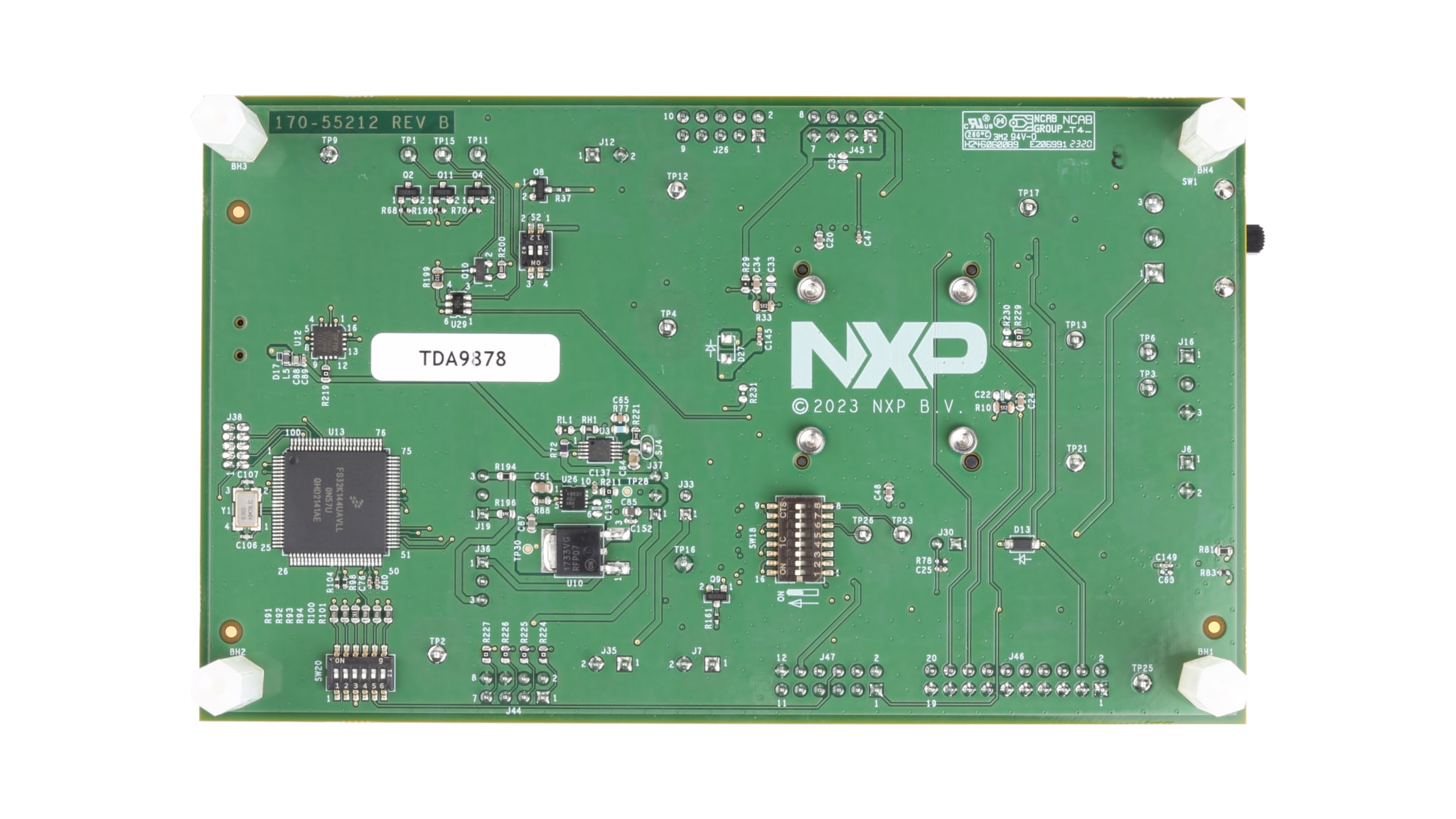

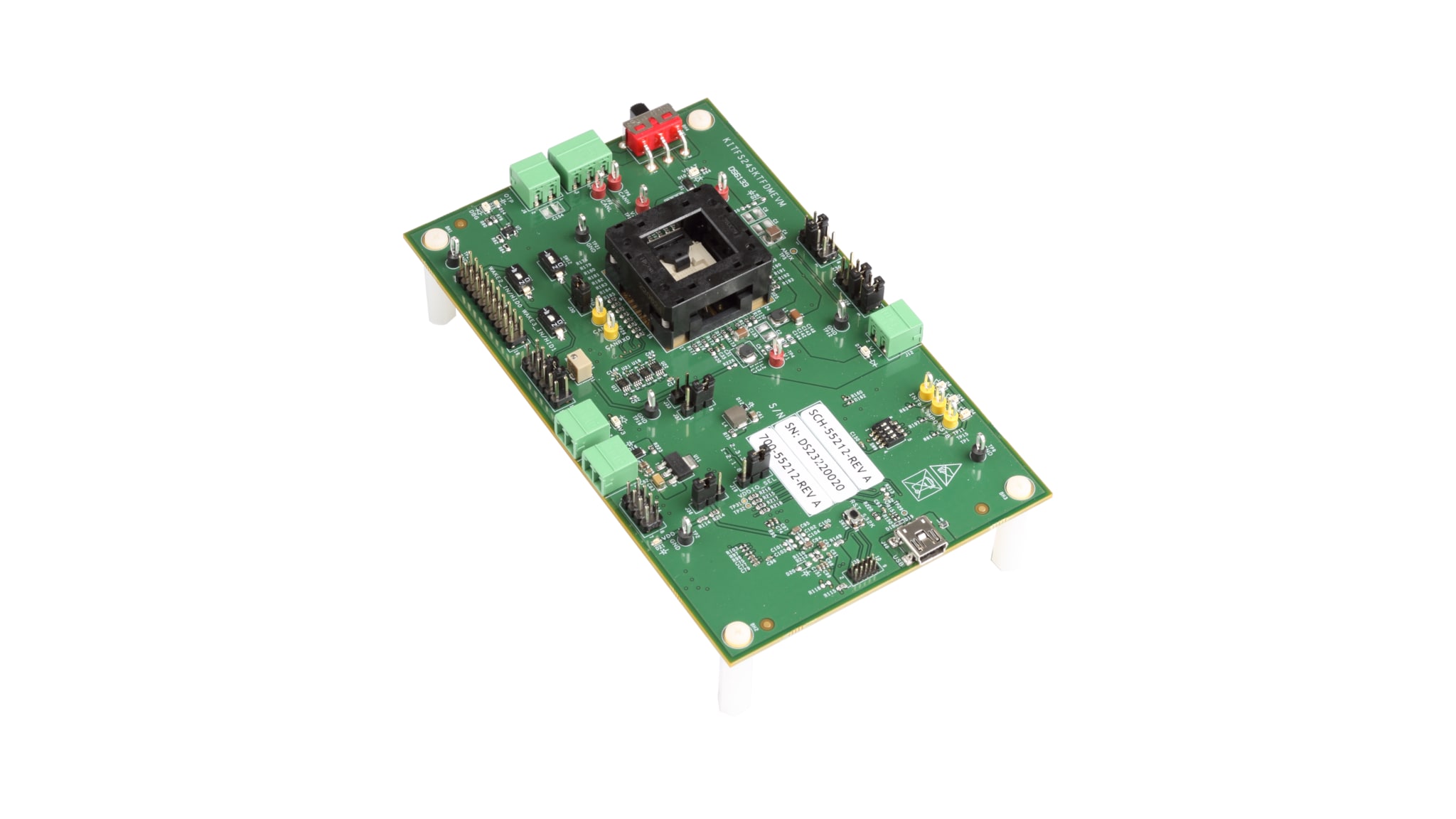

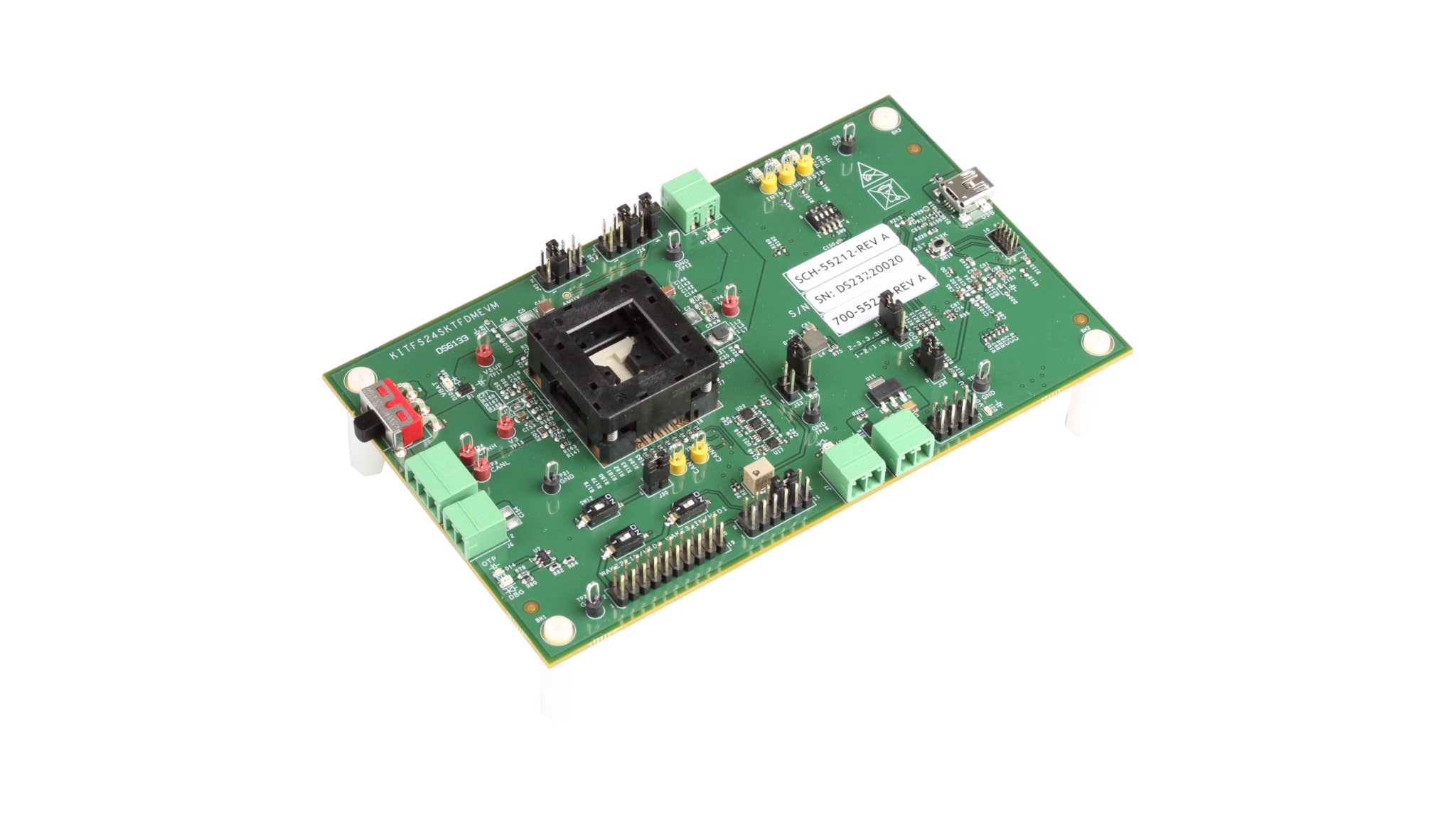

KITFS24SKTFDMEVMはQFN32ソケットを搭載しているため、お客様でFS2400デバイス・ファミリを簡単に構成できます。このキットは柔軟に活用でき、デバイスのすべての機能を試用し、アプリケーションの主要部分の測定を行うことができます。すべてのレギュレータにコネクタを介してアクセス可能です。DC/DCスイッチャ・ノードなどの非ユーザー信号は、テスト・ポイントにマッピングされています。

このボードを使用して、いくつかのFS2400デバイスのOTP構成をヒューズ・プログラミングできます。

対応製品

パワーマネージメント

セーフティSBC

  • FS24: ASIL Bに適合した、車載アプリケーション専用セーフティ・ミニCAN FD SBC

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

特長

コネクティビティ

  • S32K144 MCUを搭載しているため、ソフトウェアGUI（SPIバス、IO、セーフティ出力、デバッグ、AMUX、レギュレータへのアクセス）に簡単に接続できるUSB接続と、レジスタのアクセス、OTPエミュレーション、ヒューズ・プログラミングに対応するUSB接続が可能

パワー・マネジメント

  • VBAT電源はPhoenixコネクタまたはUSBから供給
  • V1出力1.9 V～5 V、最大400 mA
  • V3出力3.3 Vまたは5.0 V、最大150 mA

一般仕様

  • LIMP0外部セーフティ・ピン

サポート

  • デバッグ・モード・アクセス
  • OTPヒューズ・プログラミング
  • デジタル信号に容易にアクセスできるコネクタ

コンポーネント

  • 複数のデバイスの機能テストとプログラミングを可能にする、はんだ付けされていないQFN32ソケット
  • 信号またはレギュレータの状態を示すLED
  • 外部VMONをテストするためのアナログ可変抵抗

購入オプション

KITFS24SKTFDMEVM-Image

クリックして展開

  • KITFS24SKTFDMEVM
    アクティブ

  • FS2400 Safety SBC Programming Socket Board.

  • キットの内容：

    • KITFS24SKTFDMEVMボード
    • 電源コネクタ
    • USB miniケーブル
  • $307.03 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
