ASIL Bに適合した、車載アプリケーション専用セーフティ・ミニCAN FD SBC

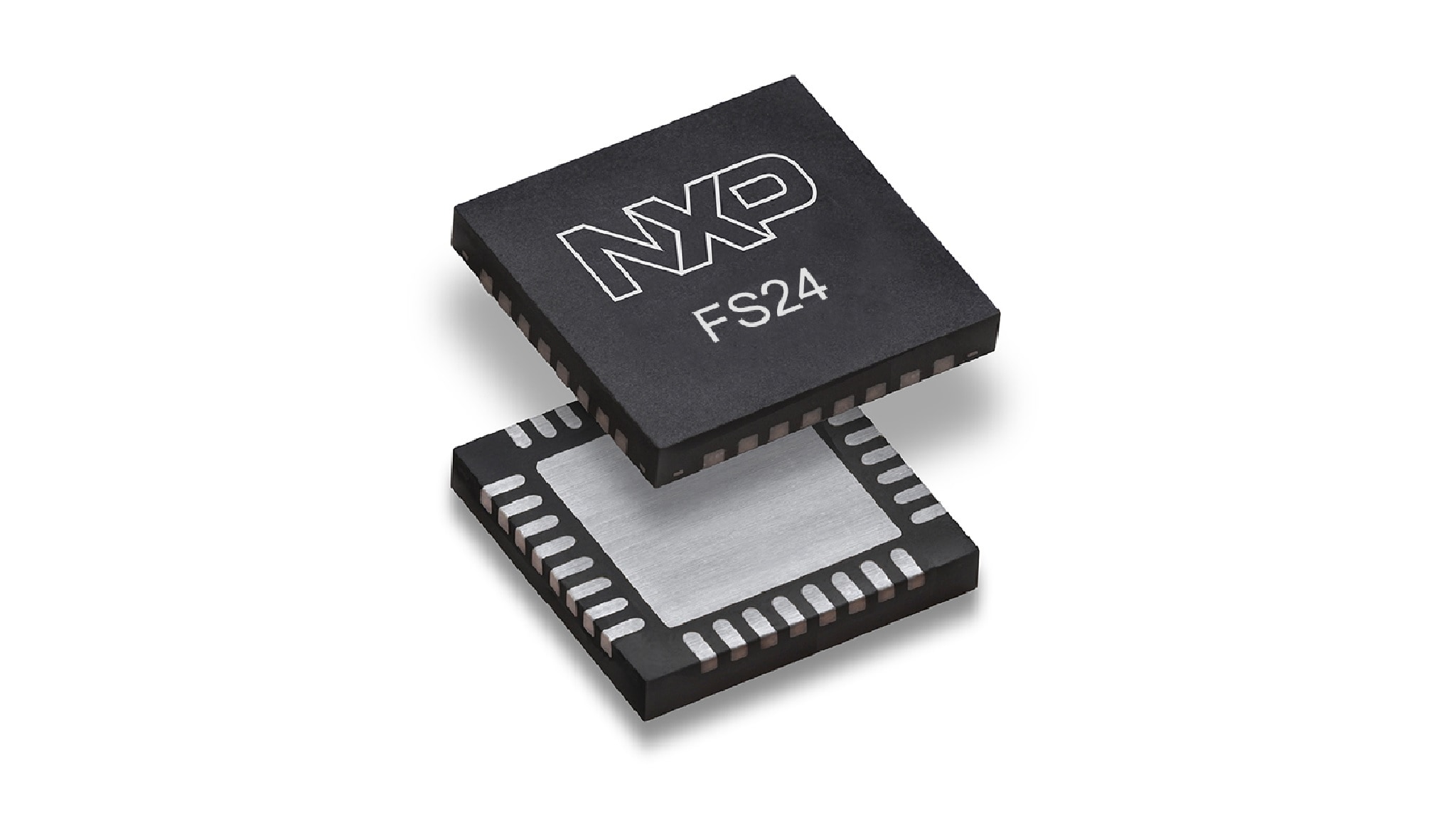

FS24は、複数の電源を備えた自動車セーフティ・ミニCAN FD SBCデバイス・ファミリです。超広帯域無線 (UWB) デバイス、近距離無線通信 (NFC) デバイス、Bluetooth® Low Energy (LE) デバイスを使用したセキュア・カーアクセス・アプリケーションをサポートしつつ、低消費電力とCAN FD通信が求められるその他の小型アプリケーションに対応できる柔軟性を備えています。
このデバイス・ファミリは幅広いアプリケーションをサポートし、幅広い出力電圧設定、物理インターフェース、統合システムレベル機能を選択できるため、低消費電力と低ノイズが求められるアプリケーションに対応でき、さらにASIL Bまでの自動車安全水準を達成します。
FS24はバッテリ接続スイッチモード・レギュレータ (V1) とバッテリ接続リニア・レギュレータ (V3) を内蔵しており、マイクロコントローラや通信デバイスなどに給電します。V1では、パルス周波数変調 (PFM) モードと強制PWM (FPWM) モードでの動作が可能な高性能スイッチング・レギュレータを実現できます。動作モードはウェイク・ピンを使用して変更でき、ノイズ管理を最適化できます。
製品詳細
特長
主な特長
- HVBUCK：最大400 mA
- HVLDO：最大150 mA
- CAN FDインターフェース
- 32ピン5 mm x 5 mm HVQFNパッケージ
システムの特長
- OTP（ワンタイム・プログラマブル）メモリによる柔軟なデバイス構成
- 8ビットCRC対応32ビットSPIインターフェース （最大4 MHz）
- 1.9 V～5 VのIOに対応
- 先進の低消費電力モード：LPOFFの低消費電力モードで40 μA未満、LPONで25 μA未満（MCU給電）
- 過熱保護
- 各種の電圧監視に対応したAMUX
- ウェイクアップ機能付きCAN FD 5M
- モジュール・ハードウェアIDのセットアップ用のHWID入力
ASIL Bセーフティ・レベルに適合する監視回路
- プログラム可能な故障保護による電圧モニタリング
- ウォッチドッグ（通常モードのウィンドウWDとLPONのタイムアウトWD）
- 1つの組込みFS信号によるフェイル・サイレント動作
- アナログ内蔵セルフテスト (ABIST)
プログラマビリティ
- OTPメモリによって電源、シーケンス、および特定の機能をプログラム可能
- 開発段階で評価ボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。
- GUIツールを使用してカスタムOTPを作成可能
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。車載市場をターゲットとした派生製品が15年間のプログラムの対象となります
比較表
| 品番 | 説明 | OTPファイルとレポート | 主な特徴 | ||||
|---|---|---|---|---|---|---|---|
| CAN | LDT | V1電圧 | V3電圧 | 安全グレード | |||
| MFS2400AVMA1ES | 設定はRanger 5接続の例で示されています | A1レポート、プログラミングおよび設定ファイル | あり | なし | 3.3 V | 5 V | QM |
| MFS2401AVBA1ES | 設定はRanger 5接続の例で示されています | A1レポート、プログラミングおよび設定ファイル | あり | あり | 3.3 V | 5 V | ASIL B |
| MFS2401AVMAFES | 設定はS32K1xx + NCF3321接続の例で示されています | AFレポート、プログラミングおよび設定ファイル | あり | あり | 5 V | 5 V | QM |
関連製品
NFC Forum-Compliant Frontend IC with Superior RF Performance for Automotive
S32K3 車載向け汎用マイクロコントローラ
購入/パラメータ
7 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 電源電圧 [最小] (V) | 電源電圧 [最大] (V) | 出力電流 (A) | リニア/LDOレギュレータ数 | Number of Buck Regulators | Regulators-Buck Switching | Switching Frequency HV Buck (KHz) | チャネル数 | IQ (μA) | バッテリ・チャージャ | Safety Level | Voltage Monitoring | 対応MCU | 標準価格 | 製品機能 | 診断機能 | インターフェースと入力制御 | その他の機能 - アナログ | AEC-Q100 Temperature Range | Ambient Operating Temperature (Min to Max) (℃) | Junction Temperature (Min to Max) (℃) | パッケージタイプ | 開発ツール | Product Application | Recommended Superset |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | up to ASIL B | 3 | KW45, NCF3321, NCJ29D5, NCJ29D6, S32K1xx, S32K31x | 1K @ US$1.94 | system basis chip | ABIST | SPI | AMUX, Hardware ID, I/Os, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES | |||
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | QM | 3 | KW45, NCF3321, NCJ29D5, NCJ29D6, S32K1xx, S32K31x | 1K @ US$1.76 | system basis chip | — | SPI | AMUX, Hardware ID, I/Os, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES | |||
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | QM | 3 | KW45, NCJ29D5, NCJ29D6 | 1K @ US$1.76 | system basis chip | — | SPI | AMUX, Hardware ID, I/Os, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES | |||
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | up to ASIL B | 3 | KW45, NCF3321, NCJ29D5, NCJ29D6, S32K1xx, S32K31x | 1K @ US$2.16 | system basis chip | ABIST | SPI | AMUX, Hardware ID, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES | |||
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | up to ASIL B | 3 | KW45, NCF3321, NCJ29D5, NCJ29D6 | 1K @ US$2.16 | system basis chip | ABIST | SPI | AMUX, Hardware ID, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES | |||
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | QM | 3 | KW45, NCF3321, NCJ29D5, NCJ29D6, S32K1xx, S32K31x | 1K @ US$1.98 | system basis chip | — | SPI | AMUX, Hardware ID, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES | |||
アクティブ | 5.5 | 40 | 0.4 | 1 | 1 | 1 HV buck output 2V to 5V | 450, 2200 | 3 | 40, 50 | No battery charger | QM | 3 | KW45, NCF3321, NCJ29D5, NCJ29D6 | 1K @ US$1.98 | system basis chip | — | SPI | AMUX, Hardware ID, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 115 | -40 to 150 | HVQFN32 | KITFS2400FRDMEVM, KITFS24SKTFDMEVM | Body, Secure Car Access | MFS2401AVBA0ES |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
4 ドキュメント
コンパクトリスト
アプリケーション・ノート (2)
カタログ (1)
-
車載用セーフティ・システム・ベーシス・チップ – パンフレット[SBCAUTOBRA4]
データ・シート (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
3 ハードウェア提供
-

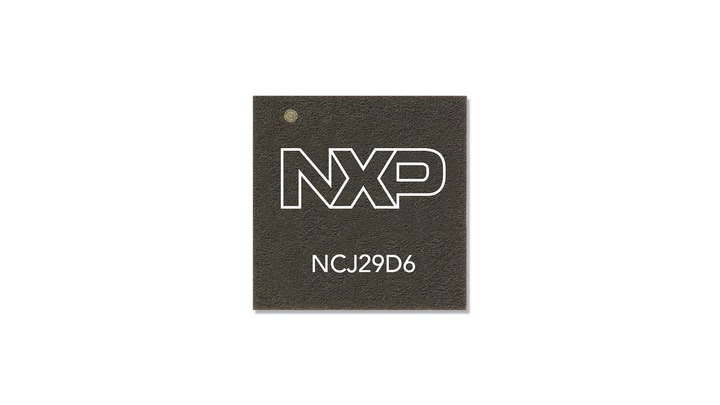

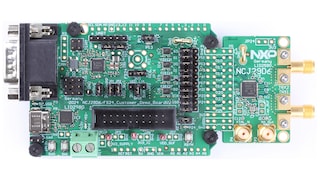

評価・開発ボード車載UWB向けTrimension™ NCJ29D6評価ボード
-

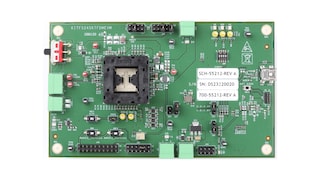

評価・開発ボードFS2400セーフティSBCプログラミング・ソケット・ボード
-

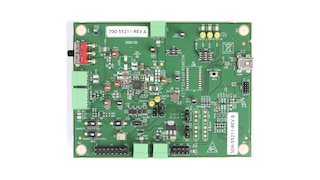

評価・開発ボードFS2400セーフティSBC評価ボード
