PCA9452評価ボード

PCA9452A-EVK

画像にカーソルを合わせると拡大表示されます。

PCA9452A-EVKは、PCA9452コア・レギュレータICを搭載したカスタマー評価ボード/キットです。

PCA9452評価キットは、PCA9452シングル・パワー・マネジメント集積回路 (IC) の評価や設計、実装、検証に携わるエンジニアを対象としています。このカスタマー評価ボードは、PCA9452Aデバイスのすべての機能へのフル・アクセスを提供します。

このデバイスは、6つの高効率降圧レギュレータ、5つのLDO、1つの400 mAロード・スイッチ、2チャネルのレベル変換器、および32.768 kHz水晶発振器ドライバを備えています。

ブロック図

PCA9452

PCA9452 Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

PMIC

  • PCA9452: PCA9452 i.MX 93x車載プロセッサ用パワー・マネジメントIC

特長

主な特長

  • AEC-Q100グレード2に準拠
  • 6つの高効率降圧レギュレータ
    • DVS機能とリモート・センスを備えた6 Aの2相降圧レギュレータ x 1（BUCK1とBUCK3は2相モードで動作）
    • DVS機能とリモート・センスを備えた3 A降圧レギュレータ x 1
    • 3 A降圧レギュレータ x 1
    • 2 A降圧レギュレータ x 2
  • リニア・レギュレータ x 5
    • 10 mA LDO x 2
    • 150 mA LDO x 1
    • 200 mA LDO x 1
    • 300 mA LDO x 1
  • アクティブ放電抵抗内蔵の400 mAロード・スイッチ
  • 32.768 kHz水晶発振器ドライバおよびバッファ出力
  • 2チャネルのロジック・レベル・トランスレータ

コネクティビティ

  • FTDI C232HM-EDHSL-0
  • I²Cコネクティビティをサポート
  • Fm+ 1 MHz I²Cバス・インターフェース

電源制御IO

  • 電源オン/オフ制御
  • スタンバイ/実行モード制御

購入オプション

PCA9452A-EVK-Image

クリックして展開

  • PCA9452A-EVK
    アクティブ

  • PCA9452 Evaluation Board.

  • キットの同梱物

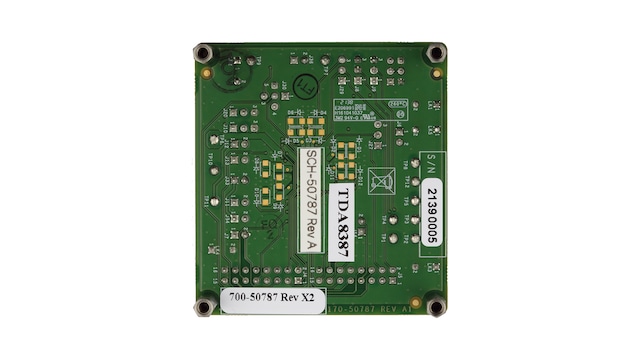

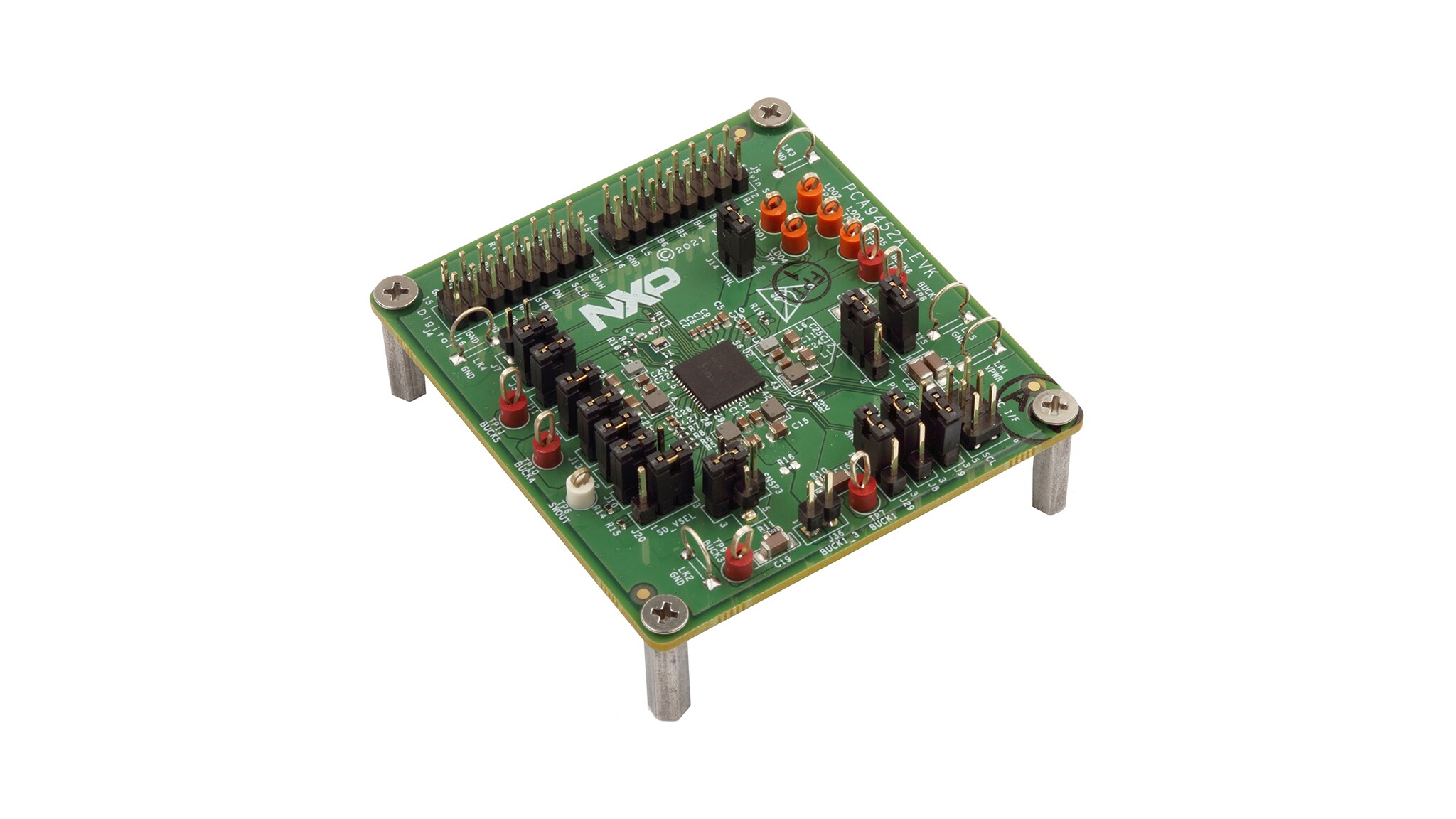

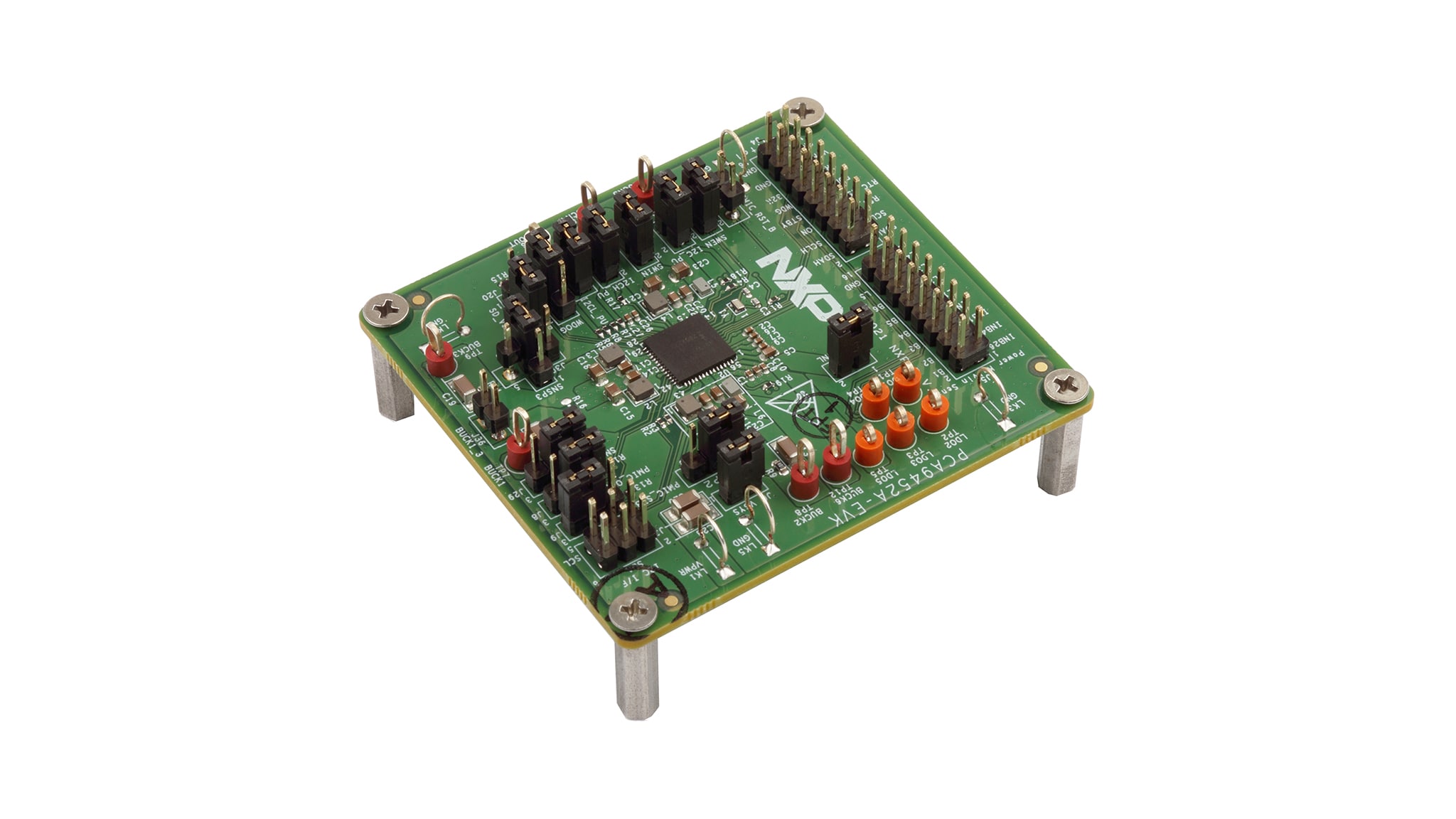

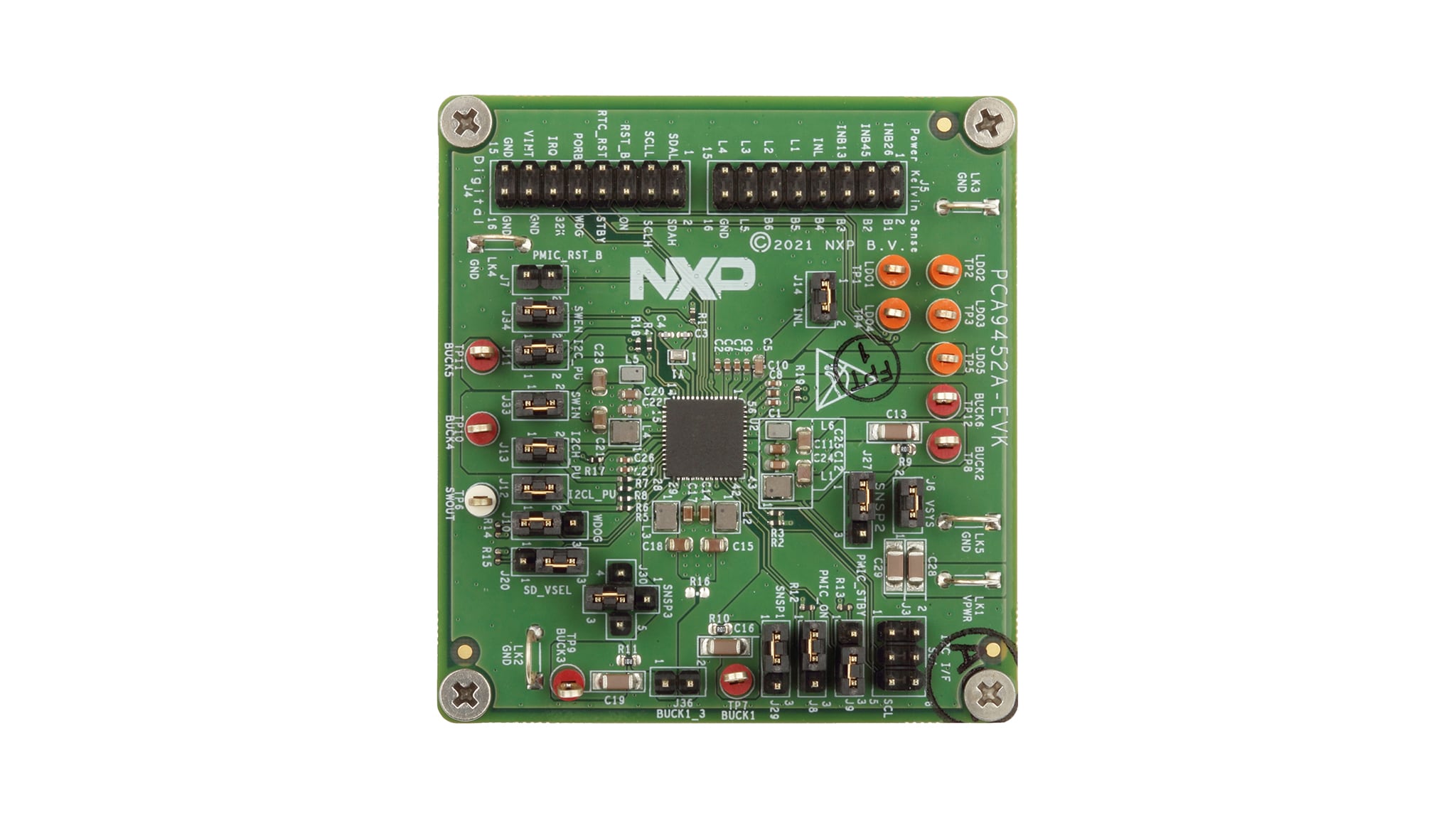

    • 組立て済み/テスト済みのPCA9452評価ボード（静電気防止バッグ入り）

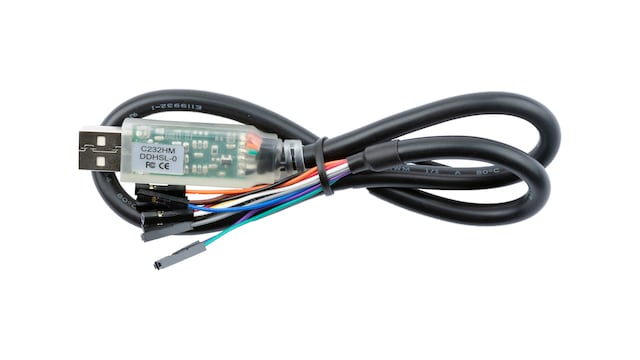

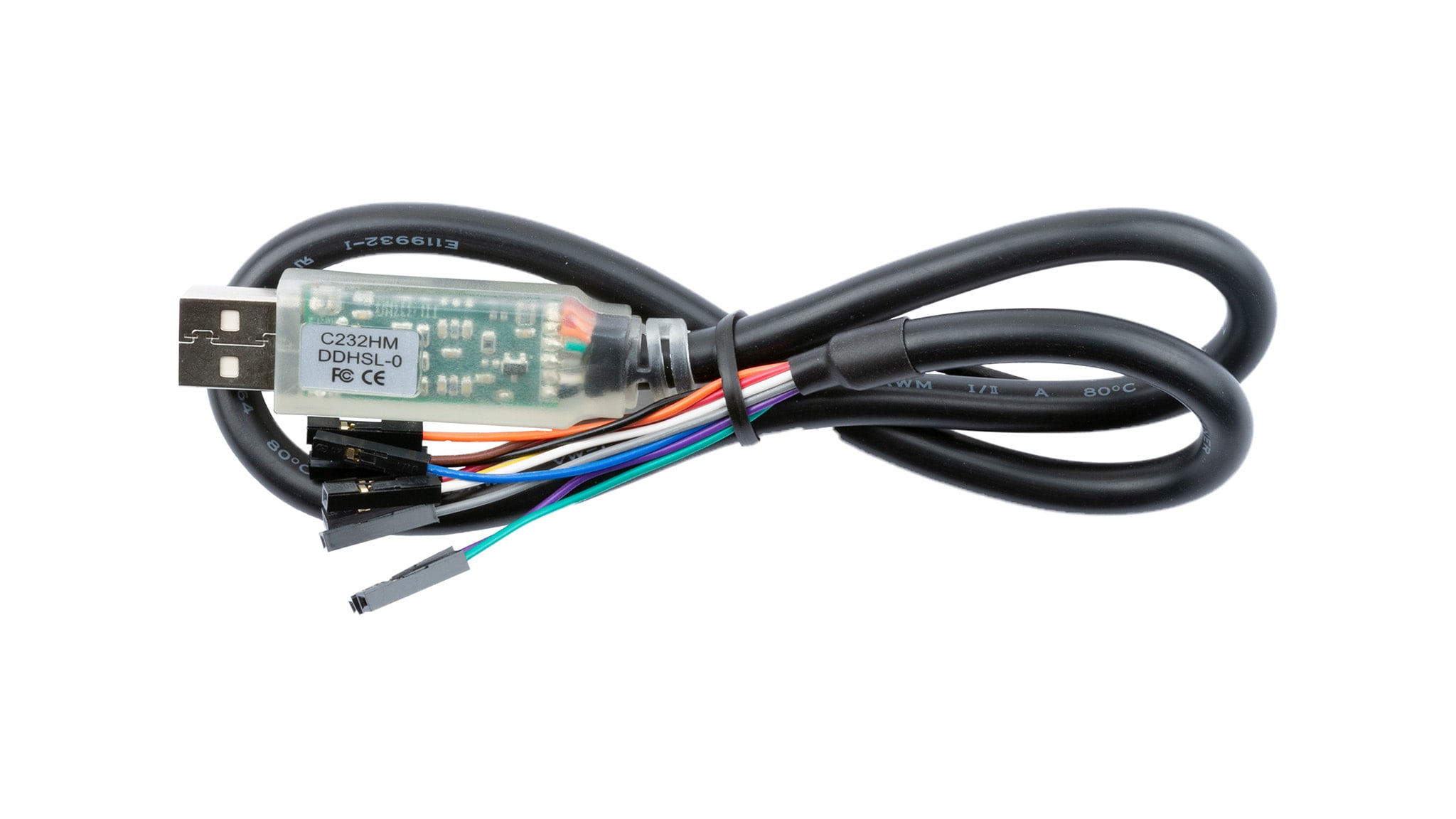

    • インターフェース (FTDI C232HM-DDHSL-0) ケーブル x 1。コンピュータとPCA9452A-EVK評価ボード間のUSB-I²Cインターフェースとして機能します
    • クイック・スタート・ガイド
  • $320.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
