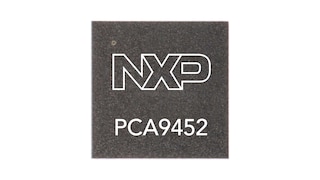

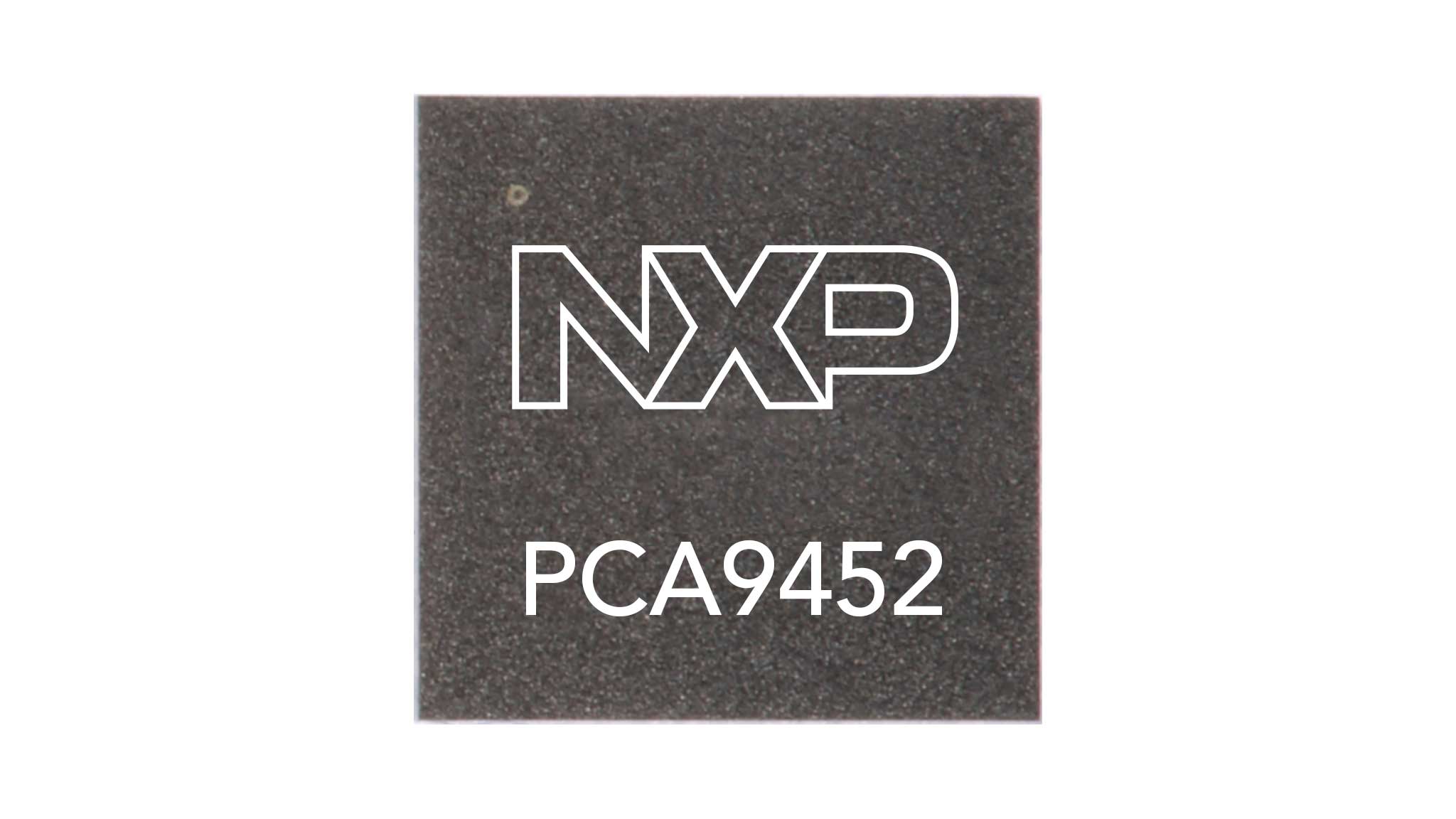

PCA9452 i.MX 93x車載プロセッサ用パワー・マネジメントIC
PCA9452は、車載アプリケーションにおいてi.MX 93xプロセッサ・ファミリをサポートするよう特別に設計された、AEC Q100グレード2準拠の車載用シングルチップ・パワー・マネジメントIC (PMIC) です。
このデバイスは、6つの高効率降圧レギュレータ、5つのLDO、1つの400 mAロードスイッチ、2チャネルのレベル・トランスレータ、および32.768 KHz水晶発振器ドライバを備えています。3つの降圧レギュレータは、立上がりおよび立下がり時間をプログラミングできるダイナミック電圧スケーリング (DVS) 機能をサポートし、これらの降圧レギュレータは、降圧レギュレータからの負荷に対するIR降下を補償するためにリモート・センスをサポートします。このデバイスは、-40°C～105°Cの周囲温度範囲で動作します。
6つの降圧レギュレータは、i.MX 93xアプリケーション・プロセッサおよびDRAMメモリに電力を供給するように設計されています。LDO1は入力電圧が有効なときには常時オンになるため、極めて低い自己消費電流で、セキュアな不揮発性ストレージ (SNVS) に電源を供給できます。
PCA9452は、自動方向検知機能を搭載した2ビットのデュアル電源変換トランシーバであるロジック・トランスレータを統合しています。これにより、双方向の電圧レベル変換が可能です。また、I²Cレベル変換器としても使用できます。400 mAのロードスイッチは、SDカードに3.3 V電源を供給するためのもので、放電抵抗を内蔵しています。
製品詳細
特長
主な特長
- アクティブ放電抵抗内蔵の400 mAロード・スイッチ
- 32.768 kHz水晶発振器ドライバおよびバッファ出力
6つの高効率降圧レギュレータ
- DVS機能とリモート・センスを備えた6 Aの2相降圧レギュレータ x 1（BUCK1とBUCK3は2相モードで動作）
- DVS機能とリモート・センスを備えた3 A降圧レギュレータ x 1
- 3 A降圧レギュレータ x 1
- 2 A降圧レギュレータ x 2
リニア・レギュレータ x 5
- 10 mA LDO x 2
- 150 mA LDO x 1
- 200 mA LDO x 1
- 300 mA LDO x 1
長期製品供給プログラム
- 本製品はNXP長期製品供給プログラムの対象であり、発売から最低15年間は供給が保証されています
関連製品

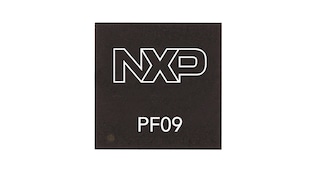

高性能アプリケーション用9チャネルPMIC、ASIL DおよびSIL-2
購入/パラメータ
1 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | 対応MCU | 電源電圧 [最小] (V) | 電源電圧 [最大] (V) | 出力電流 (A) | Number of Buck Regulators | Number of LDO | Switching Frequency LV Buck (MHz) | チャネル数 | IQ (μA) | パッケージタイプ | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | インターフェースと入力制御 | Junction Temperature (Min to Max) (℃) | 開発ツール |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

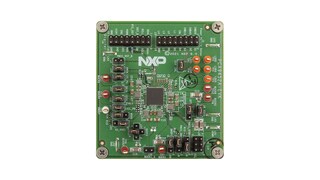

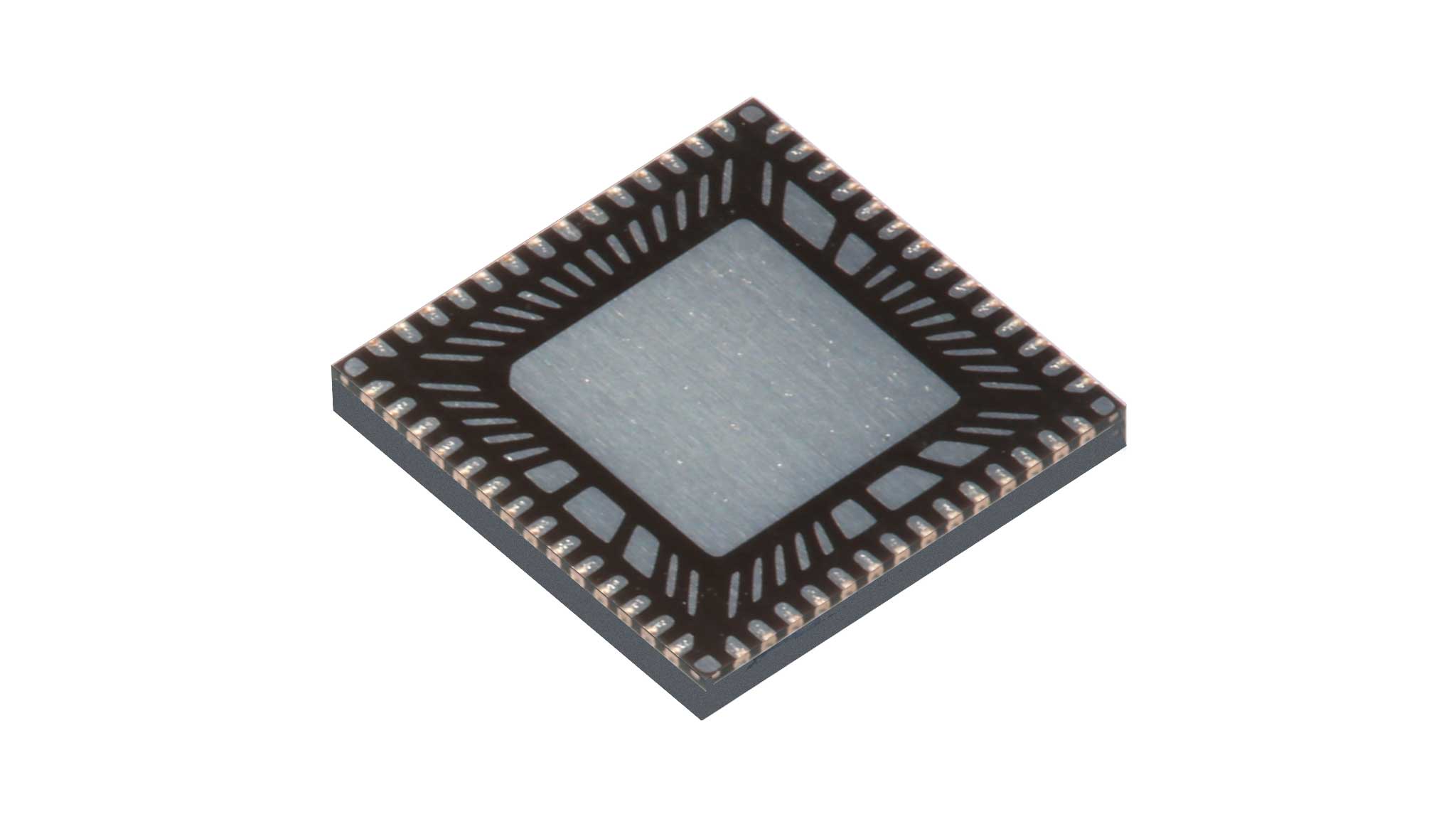

アクティブ | 1K @ US$2.59 | iMX93x Auto | 2.7 | 5.5 | 0.2, 0.3, 0.01, 0.15, 2, 3, 6 | 6 | 5 | 2 | 11 | 23 | HVQFN56 | -40 to 105 | QM | I2C | -40 to 150 | PCA9452A-EVK |
