A highly extensible platform for application development of QN9080SIP

QN9080SIP-DK アクティブ

画像にカーソルを合わせると拡大表示されます。

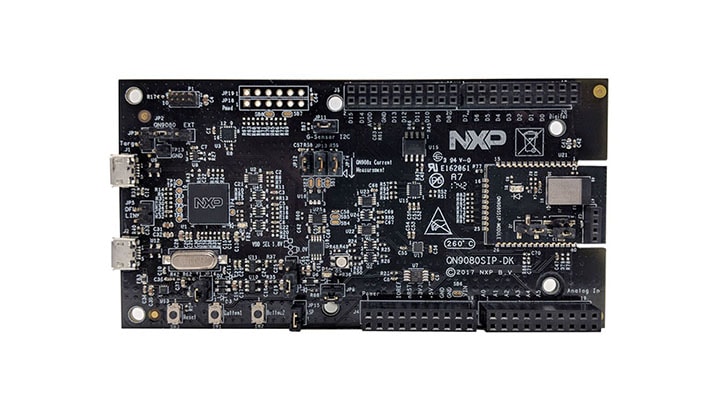

The QN9080SIP-DK is a development kit enabled by QN9080SIP built on QN9080 Bluetooth MCU and NT3H2211 NTAG® supporting Bluetooth 5, Generic FSK and NFC. The QN9080SIP also integrates 32 MHz and 32 kHz Crystals, RF matching, and 2.4 GHz antenna.

The QN9080SIP-DK kit contains a development board, a USB dongle, and an NFC antenna. The development board integrates buttons, switches, piezo buzzer, LEDs for easy-use, provides SWD/JTAG and USB interface for debugging and is form-factor compatible with the Arduino® pin layout for more expansion options. The USB dongle is a Bluetooth device powered by QN9080. It acts as a central or peripheral when communicating with the QN9080SIP development board.

Note: QN9090/30 is preferred for any new Bluetooth LE design.

製品詳細

対応製品

ワイヤレス・コネクティビティ

Bluetooth Low Energy

  • QN9080SIP: Fully Certified Module Supporting Bluetooth and NFC

Features

Connectivity

  • Arduino® interface
  • CMSIS-DAP (default) and the J-Link interface for debugging
  • UART/I²C/SPI/USB connectivity support

Support

  • Full MCUXpresso support
  • Reuse all QN9080 tools
  • PCB inverted NFC antenna
  • USB dongle for interaction with DK board

購入オプション

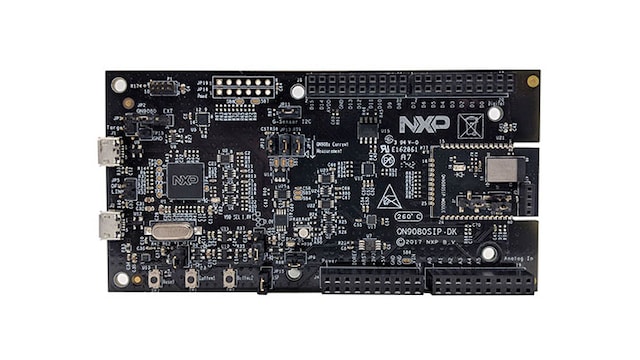

QN9080SIP-DK-Image

クリックして展開

  • QN9080SIP-DK
    アクティブ

  • A highly extensible platform for application development of QN9080SIP.

    • 1 QN9080SIP-DK development board
    • 1 QN9080 USB dongle
    • 1 NFC Antenna
    • 1 USB cable
