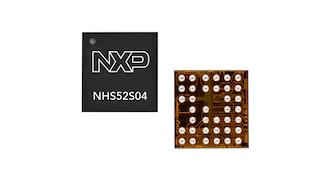

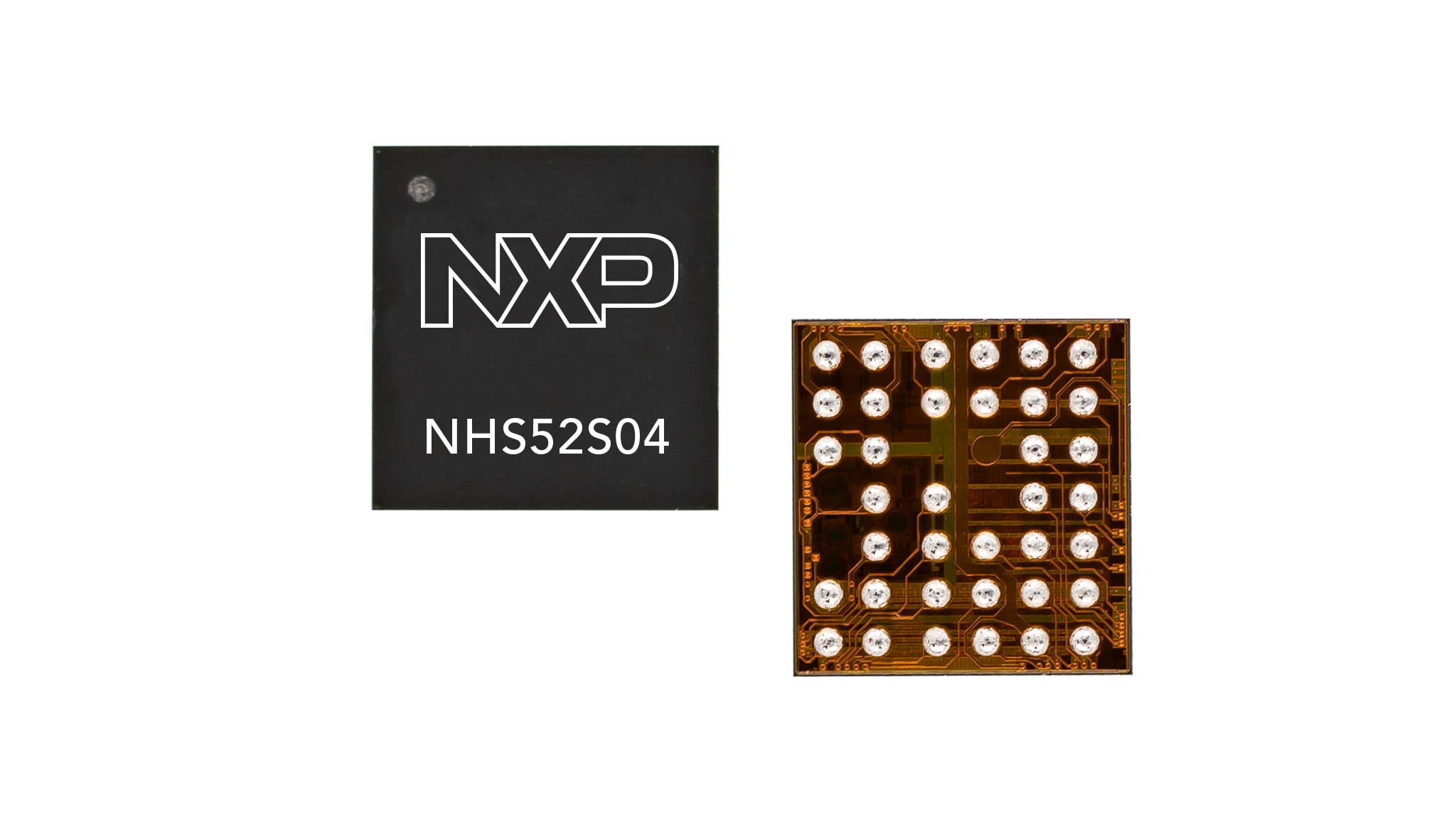

NHS52S04：超低消費電力Bluetooth® Low Energyソリューション、Arm® Cortex®-M33 TrustZone®対応、医療用IoT向け
NHS52S04は、医療用IoT (Internet of Things) アプリケーション向けの接続ソリューションを提供します。NHS52S04デバイスは、マイクロコントローラとフラッシュを搭載した高集積、超低消費電力のシングルチップBluetooth® Low Energy 5.3ワイヤレス・トランシーバです。
超低消費電力無線とフラッシュを内蔵しているため、バッテリー寿命を延長できます。NHS52S04は、占有面積が小さくコスト効率に優れたソリューションであり、スマート・スキンパッチ、スマート吸入器、バイタルサインのモニタリングなどの身体装着センサやアクチュエータの用途に適しています。
NHS52S04は、リチウム電池や外部のPMICベースの製品アーキテクチャから直接駆動することができますす。
高度なセキュリティを念頭に置いて構築されたNHS52S04は、NXP EdgeLock® Assuranceプログラムの一部です。

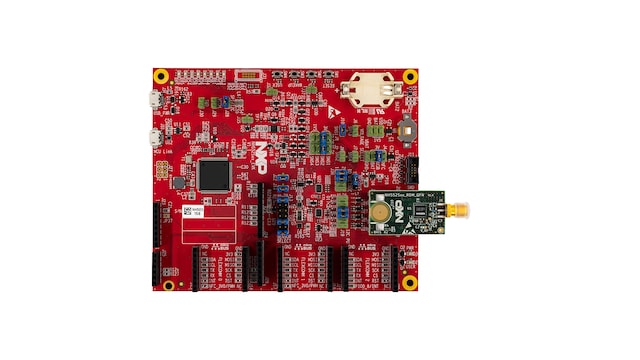

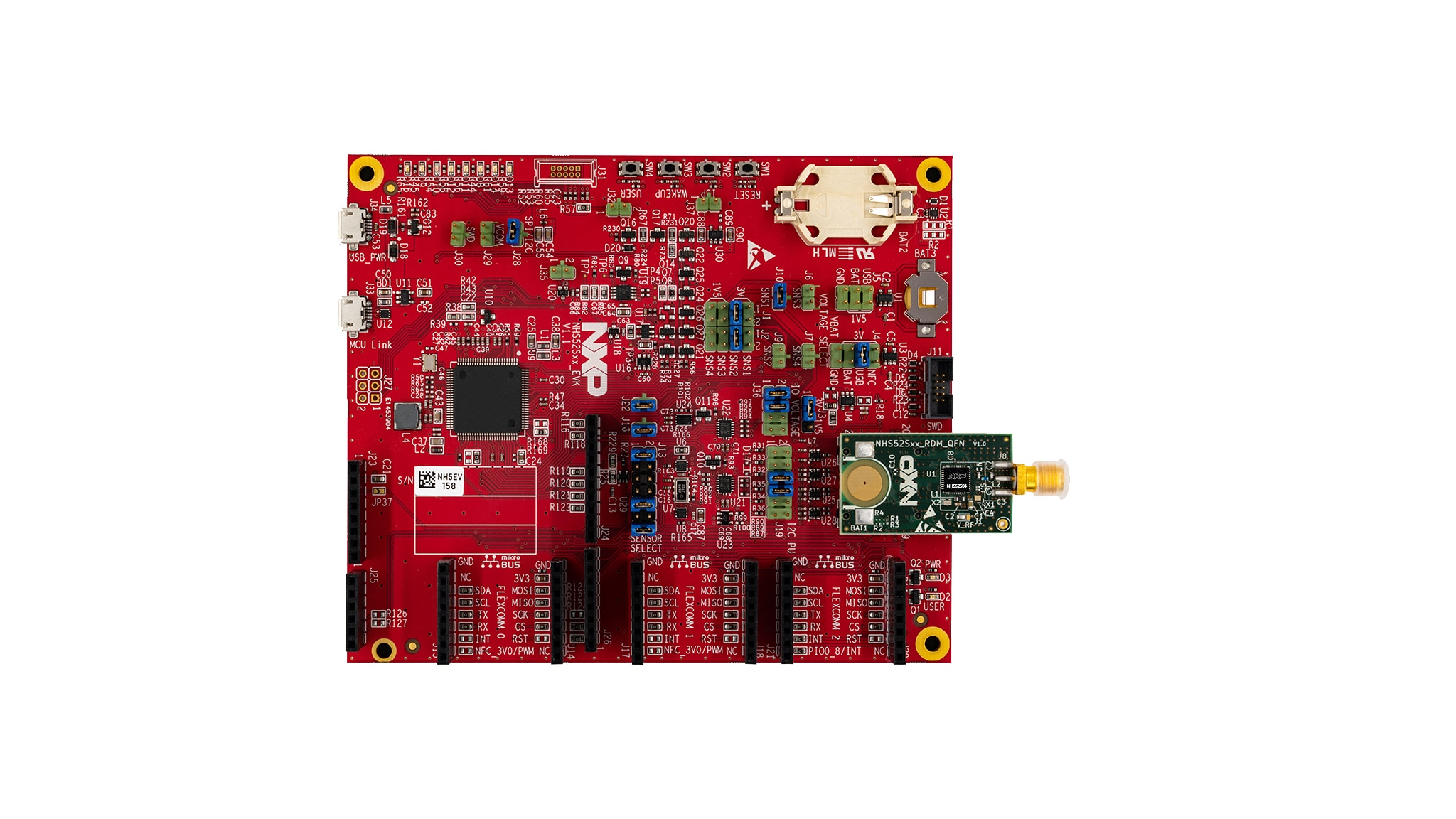

NHS52S04および関連ツール（ドキュメント、ソフトウェア、およびボード）は、限られたお客様のみご利用いただけます。詳しい情報やサンプルの供給状況については、サポートまたは営業担当者にお問い合わせください。
製品詳細
ブロック図
特長
アプリケーション・プロセッサ
- Arm® Cortex®-M33F（TrustZone®対応）、最大32 MHzで動作
- 1 MBフラッシュ・メモリ
- 128 KB RAM
- 256 KB ROM
- 16 KBのデータRAMと512バイトのシーケンサRAM
ブート・モード
- フラッシュからの自律ブート
- システム内プログラミング (ISP)
- セキュア・ブートローダ
一般
- WLCSPパッケージ：6.56 mm2未満、37個のバンプ
- QFNパッケージ：5 mm x 5 mm、40ピン
- 少ない外部パッシブ・コンポーネント
- 動作温度： -40°C～+85°C
インターフェース
- 3つのFlexCommインターフェース。各FlexCommインターフェースは、ソフトウェアによりUSART、SPI、I²Cインターフェースとして選択可能
- XIP機能を備えたSPIFIは、最大4本のデータ・ラインを使用してオフチップのSPI/DSPI/QSPIフラッシュ・メモリにアクセス
- 最大23のGPIO
パワー・モード
- NHS52S04
- 高電圧電源モード (HV_SM) ：内蔵降圧DC-DCコンバータを使用して3 Vバッテリをサポート
- 外部安定化電源モード (XR_SM)：PMICをサポート（内蔵DC-DCコンバータをバイパス）
パワー・マネジメント
- リチウムイオン・コイン電池
- 外部PMICをサポート
RF
- Bluetooth Low Energy 5.3対応の2.4 GHz RFトランシーバ
- Bluetooth Low Energy 2 Mbpsで-92 dBmの感度
- Bluetooth Low Energy 1 Mbpsで-95 dBmの感度
- Bluetooth Low Energy 500 kbpsで-98 dBmの感度
- Bluetooth Low Energy 125 kbpsで-100 dBmの感度
- RFトランスミッタのレベルを柔軟に設定可能：
- TXモード1 (TXM1)：VDD_RFが1.1 Vを超える場合、-20 dBm～+0 dBmの範囲
- TXモード2 (TXM2)：VDD_RFが1.7 Vを超える場合、-14 dBm～+6 dBmの範囲
セキュリティ
- AES-256暗号化/復号化エンジン（PUFキー付き）
- セキュア・ハッシュ・アルゴリズム（SHA1およびSHA2-256）
- PUFシリコン・フィンガープリント
- PRINCE暗号化モジュール
- セキュアな汎用I/O
タイマ
- 1秒の分解能を備えた32ビットのリアルタイム・クロック (RTC) が、常時オンのパワー・ドメインで動作
- RTCの追加タイマを使用して、1 msの分解能ですべての低消費電力モードからウェイクアップ可能
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。
比較表
| 特徴 | QN908x | NHS52S04 |
|---|---|---|
| プロセッサ | M4F @ 32 MHz | M33F（TrustZone対応）@ 32 MHz |
| メモリ | ROM 256 KB | ROM 256 KB |
| RAM 128 KB | RAM 128 KB | |
| NVM 512 KB | NVM 1024 KB | |
| BLE TX | 最大+2 dBm | 最大+6 dBm |
| BLE RX | N. A. (BLE 125 kbps) | -100 dBm (BLE 125 kbps) |
| N. A. (BLE 500 kbps) | -98 dBm (BLE 500 kbps) | |
| -95 dBm (BLE 1 Mbps) | -95 dBm (BLE 1 Mbps) | |
| -92 dBm (BLE 2 Mbps) | -92 dBm (BLE 2 Mbps) | |
| インターフェース | GPIO x 35 / Flexcomm x 4 / SPIFI / USB / ADC / DAC | GPIO x 23 / Flexcomm x 3 / SPIFI |
| セキュリティ | TRNG、AES-128 | TRNG、AES-256、RSA-4096、ECC P384、SHA-2 |
| セキュア・ブート、デバッグ認証、セキュアGPIO | ||
| PUF (物理複製困難関数) | ||
| PRINCE（フラッシュ暗号化） | ||
| PFR（保護フラッシュ領域） | ||
| 電源範囲 | 1.8 V～3.6 V | 1.8 V～3.6 V |
| バッテリー・マネジメント | 内蔵降圧 | 内蔵降圧 |
| パッケージ | 6 x 6 mm HVQFN48 | 5 x 5 mm HVQFN40 |
| 3.2 x 3.2 mm WLCSP | 2.63 x 2.495 mm WLCSP | |
| 低消費電力モード | 2.8 µA | 3.0 μA |
| （32 kHz OSCオン / 64 KB RAM） | （32 kHz OSCオン / 64 KB RAM） | |
| パワーオフ・モード | N.A. | 80 nA |
| 無線mA DCDCなし |
10.3 mA @ 1.3 V RX @ 2 Mbps 7.1 mA @ 1.3 V TX @ 0 dBm |
6.7 mA @ 1.1 V RX @ 2 Mbps 8.5 mA @ 1.1 V TX @ 0 dBm |
| 無線mA 3 V（降圧付き） |
5.0 mA @ 3 V RX @ 2 Mbps 3.5 mA @ 3 V TX @ 0 dBm |
3.9 mA @ 3 V RX @ 2 Mbps 5.2 mA @ 3 V TX @ 0 dBm |
