位置特定リファレンス・デザイン

RD-KW45-LOCALIZATION

画像にカーソルを合わせると拡大表示されます。

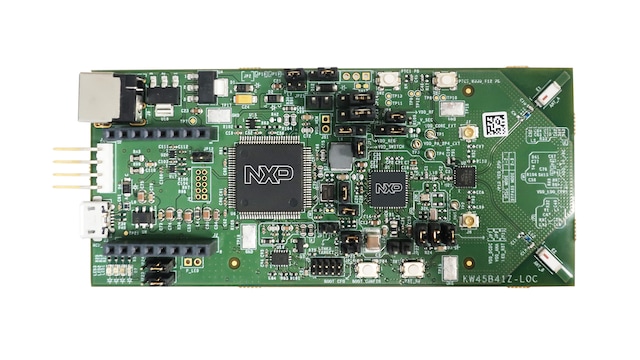

位置特定リファレンス・デザインは、Bluetooth®チャネル・サウンディングのテストを行うための評価キットです。このリファレンス・デザインは汎用性が高く、車載アプリケーションにもIoTアプリケーションにも適用できます。2個のチップ・アンテナ、アンテナ・ダイバーシティをサポートするRFスイッチ、統合プログラマ/デバッガ、拡張基板を簡単に追加できるmikroBUS™ヘッダを搭載しています。

この位置特定リファレンス・デザインにはKW45車載用Bluetooth LE MCUが搭載されています。このMCUはMCX W71 IoTマルチプロトコルMCUとピン互換性を備えていますが、Bluetoothチャンネル・サウンディングの仕様を部分的にサポートしていないため、テストとプロトタイプ作成に使用されることを想定しています。ただし、このリファレンス・デザインは今後更新され、間もなく提供が開始されるMCX W72マルチプロトコルMCU（MCX W71とピン互換）およびKW47車載用MCU（KW45とピン互換）をサポートし、量産品向けのチャネル・サウンディング設計に対応する予定です。

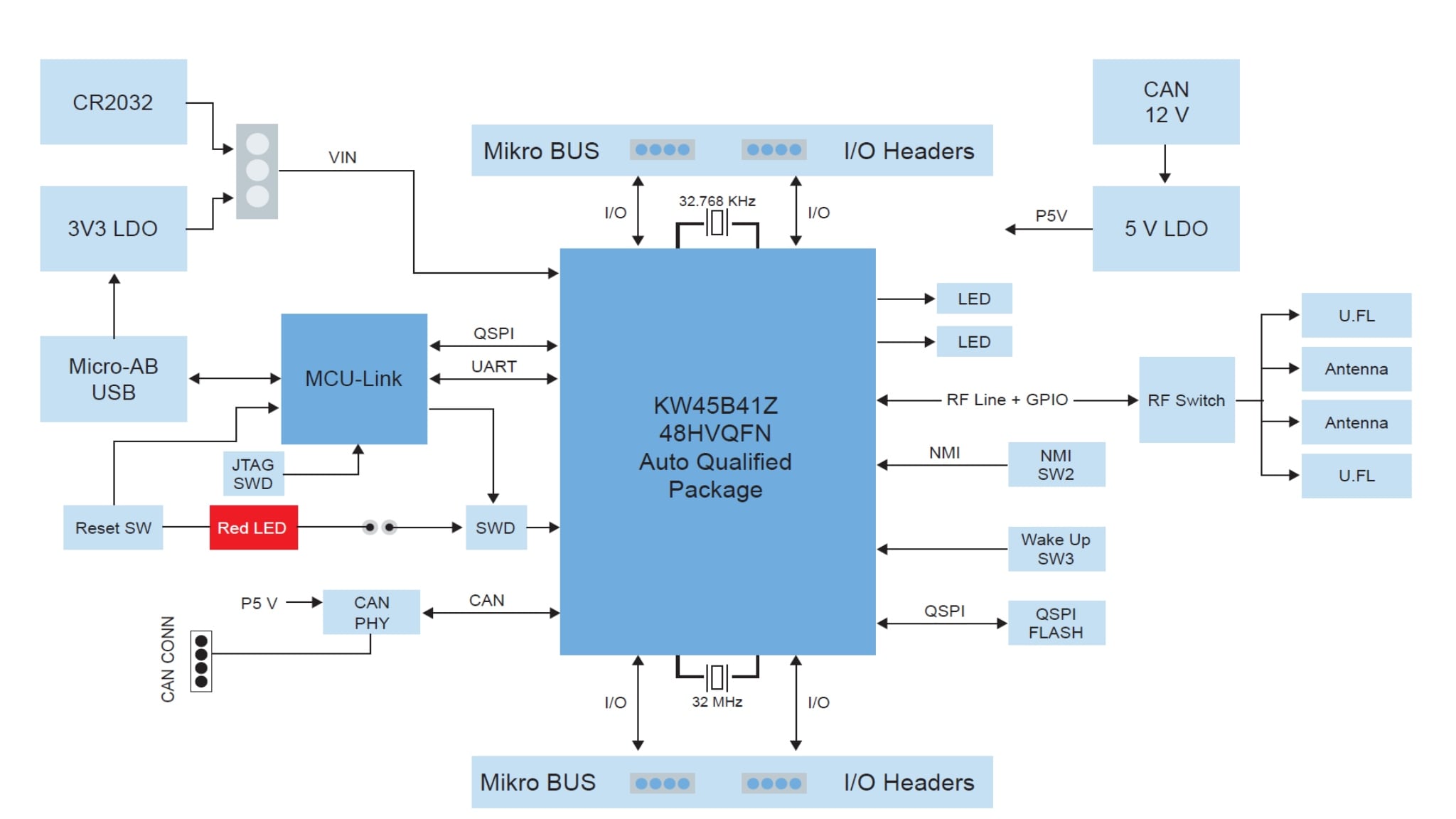

ブロック図

KW45B41Z-LOCブロック図

KW45B41Z-LOC Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Bluetooth Low Energy

  • KW45: KW45：32ビットBluetooth® 5.3長距離MCU、CAN FDおよびLINバス・オプションあり、Arm® Cortex®-M33コア

特長

プロセッサ

  • KW45B41Z評価ボードに搭載されるKW45B41Z83AFTBは、ホストとして設定することも、ホスト・プロセッサに接続するためのシールドとしても設定できます

コネクティビティ

  • CAN接続のサポート
  • LIN接続のサポート
  • Arduinoシールド・ソケット
  • mikroBUSソケット

デバッグ

  • JTAG

パワー・マネジメント

  • あらゆるDC-DC構成をサポート

センサ

  • NXP FXLS8964AF 3D加速度センサ (±2g/±4g/±8g)

ワイヤレス

  • 2.4 GHz アンテナSMT 5.0 X 2.0 X 1.1 (2450AT42A100)

購入オプション

KW45B41Z-LOC-Image

クリックして展開

  • KW45B41Z-LOC
    アクティブ

  • Localization Reference Design.

  • $185.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
