14 Vバッテリー・マネジメント・システム (BMS) リファレンス・デザイン、鉛酸バッテリーの置き換え

RD33772C14VEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

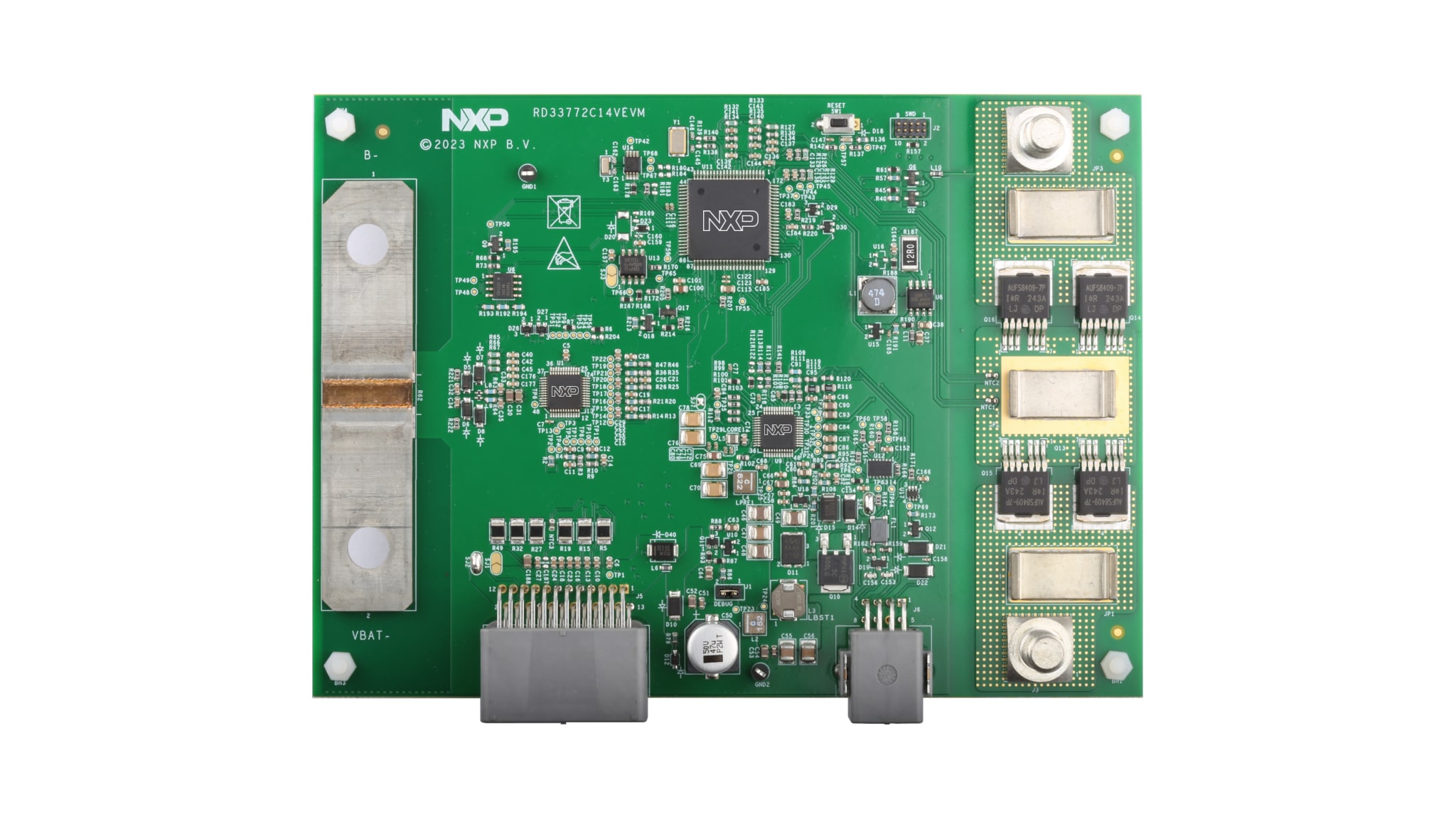

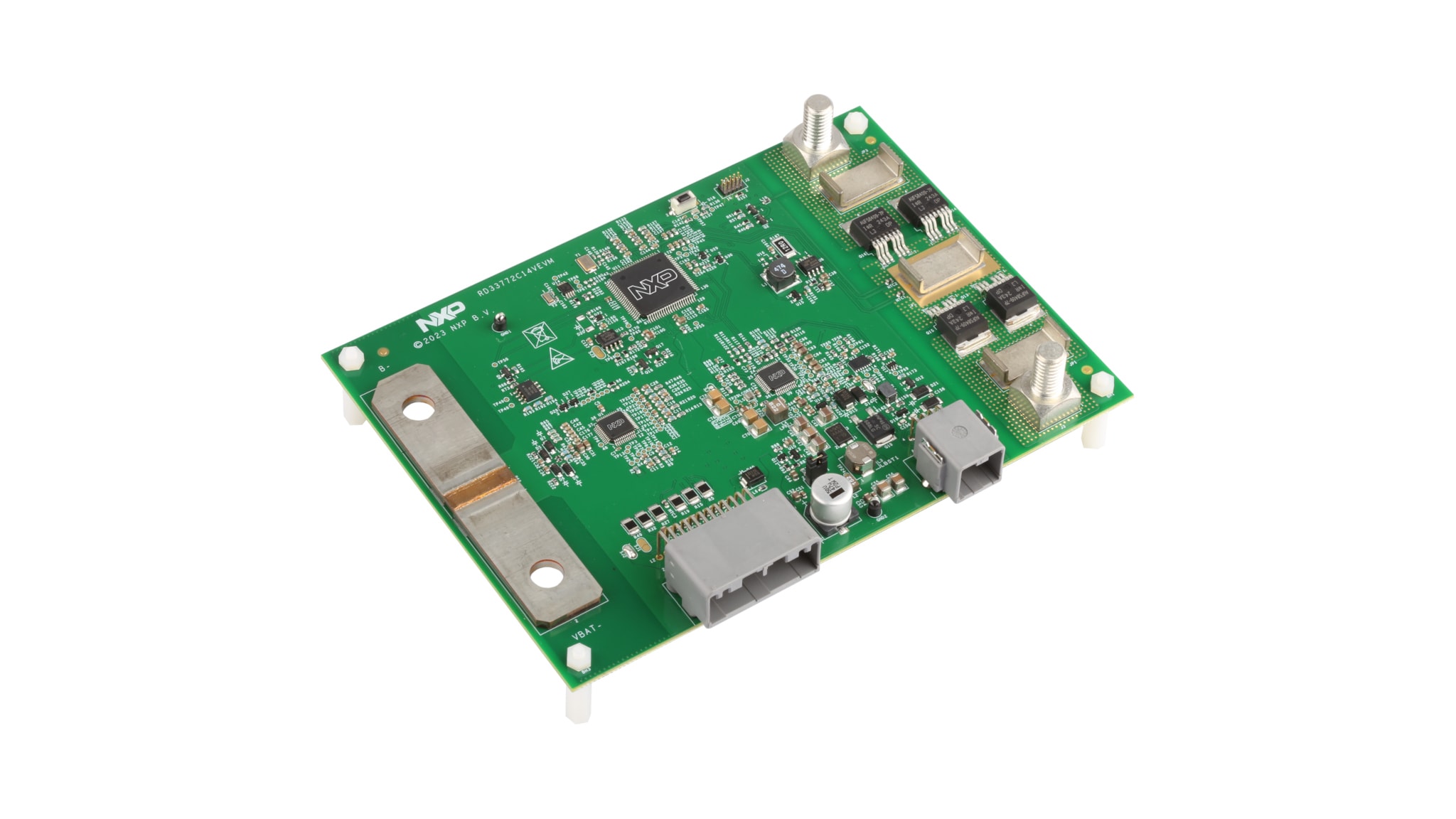

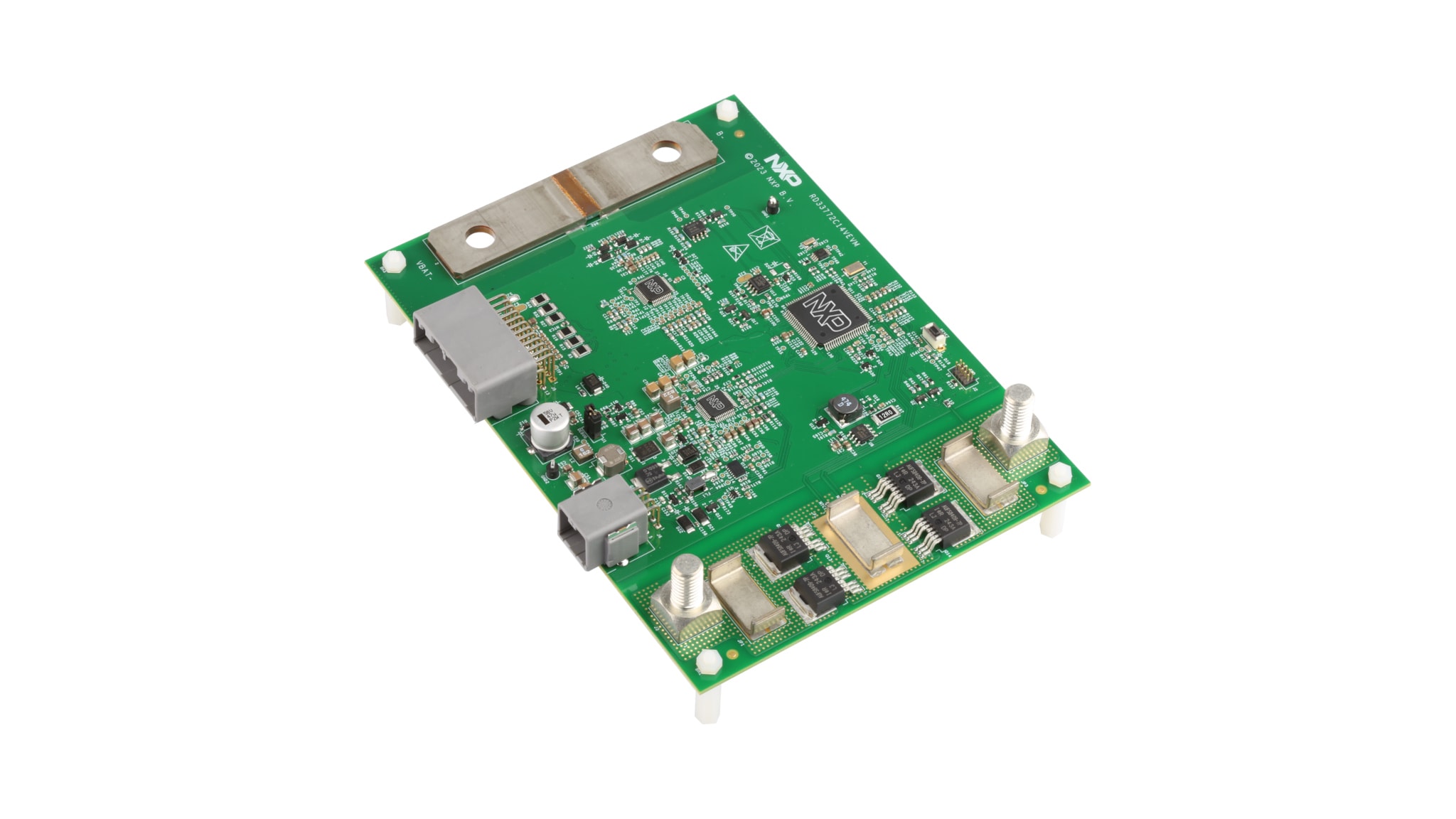

RD33772C14VEVMは、自動車の14 V鉛酸バッテリーを置き換える用途を対象としたスタンドアロンのバッテリー・マネジメント・システム (BMS) リファレンス・デザインです。評価、開発、ラピッド・プロトタイピングに最適です。

このデザインは、車載グレードのASILマイクロコントローラS32K344およびセーフティ・システム・ベーシス・チップFS26をベースとしています。アナログ・フロント・エンドは、3～6セルに対応したMC33772Cバッテリー・セル・コントローラによってサポートされます。NMC、LFP、LTOなど、さまざまなセル方式に対応しています。

ブロック図

14 V BMSリファレンス・デザイン、鉛酸バッテリーの置き換え

RD33772C14VEM Block Diagram
図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1145: High-Speed CAN Transceiver for Partial Networking

オートモーティブLINソリューション

  • TJA1021: ISO17987 LIN 2.1/SAE J2602トランシーバ

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

特長

一般的な機能

  • 電源入力9 V ～ 18 V
  • 最大10チャネルの温度測定
  • 最大4チャネルのパック電圧測定
  • 冗長な電流測定
  • ハードウェアとソフトウェアの過電流保護

S32K344マイクロコントローラ

  • ロックステップ・コア構成のArm® Cortex®-M7をベースとしたマイクロコントローラで、ASIL Dまでの車載および産業用機能安全アプリケーションをサポート

MC33772Cアナログ・フロント・エンド

  • MCUへのSPI通信
  • 3～6チャネルのバッテリー・セル電圧測定
  • 7つの温度チャネル測定
  • クーロン・カウント機能を備えた先進の同期電流計測

コネクティビティ

  • CANインターフェース
  • LINインターフェース

購入オプション

RD33772C14VEVM-Image

クリックして展開

  • RD33772C14VEVM
    アクティブ

  • 14 V Battery Management System (BMS) Reference Design, Lead-Acid Replacement.

  • キットの同梱物

    • RD33772C14VEVM x 1

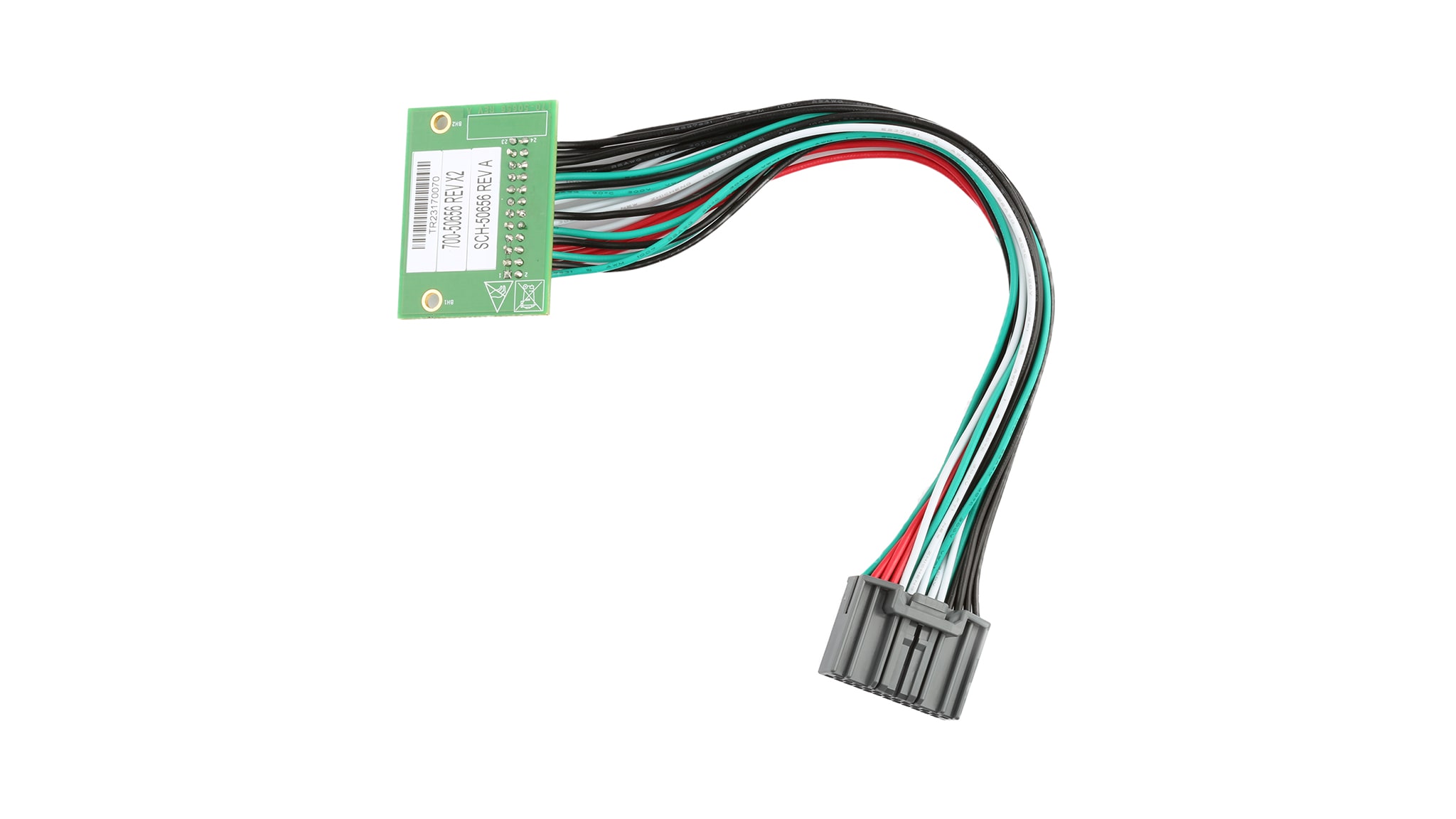

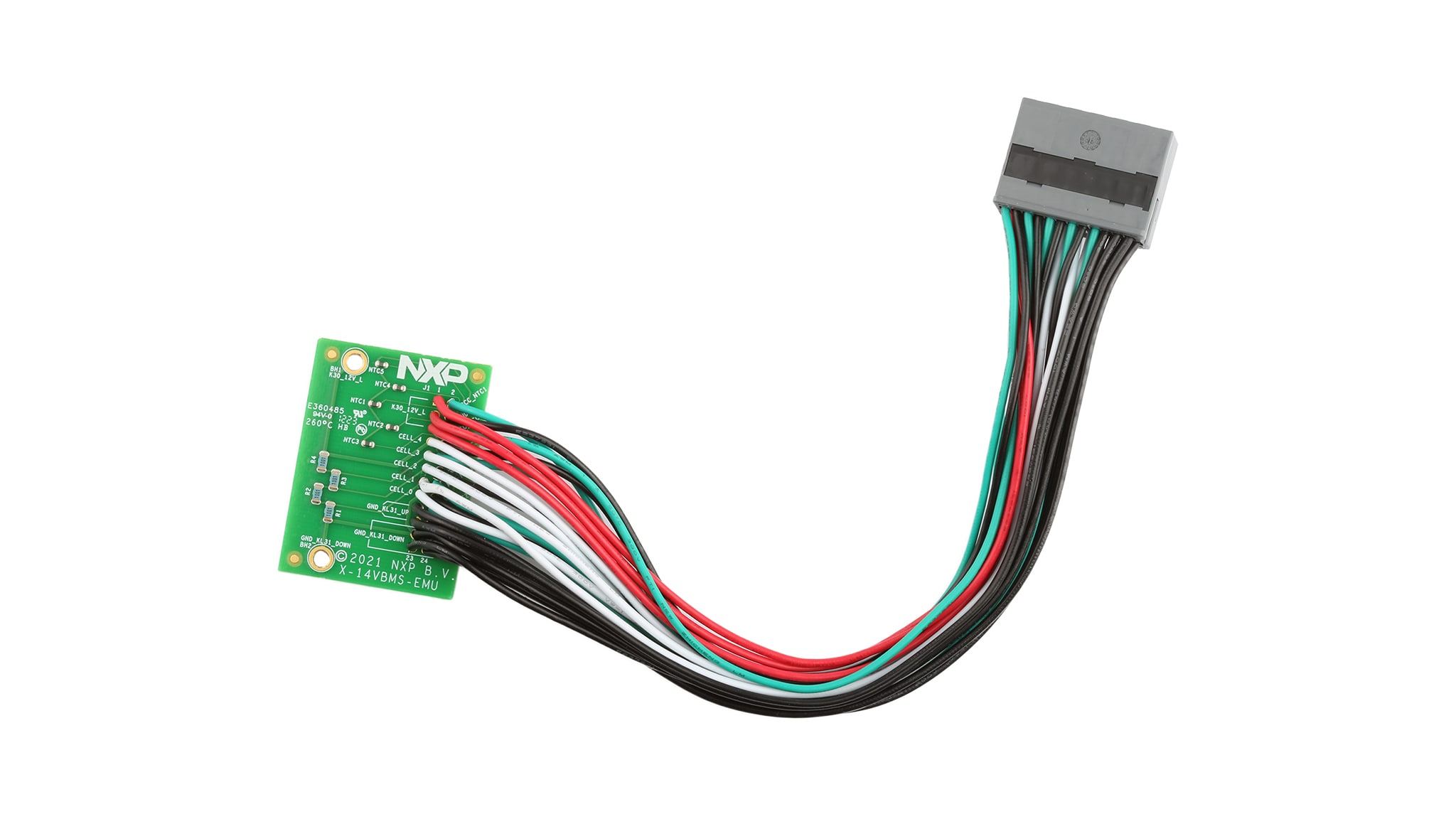

    • バッテリー・エミュレータ・ボード x 1

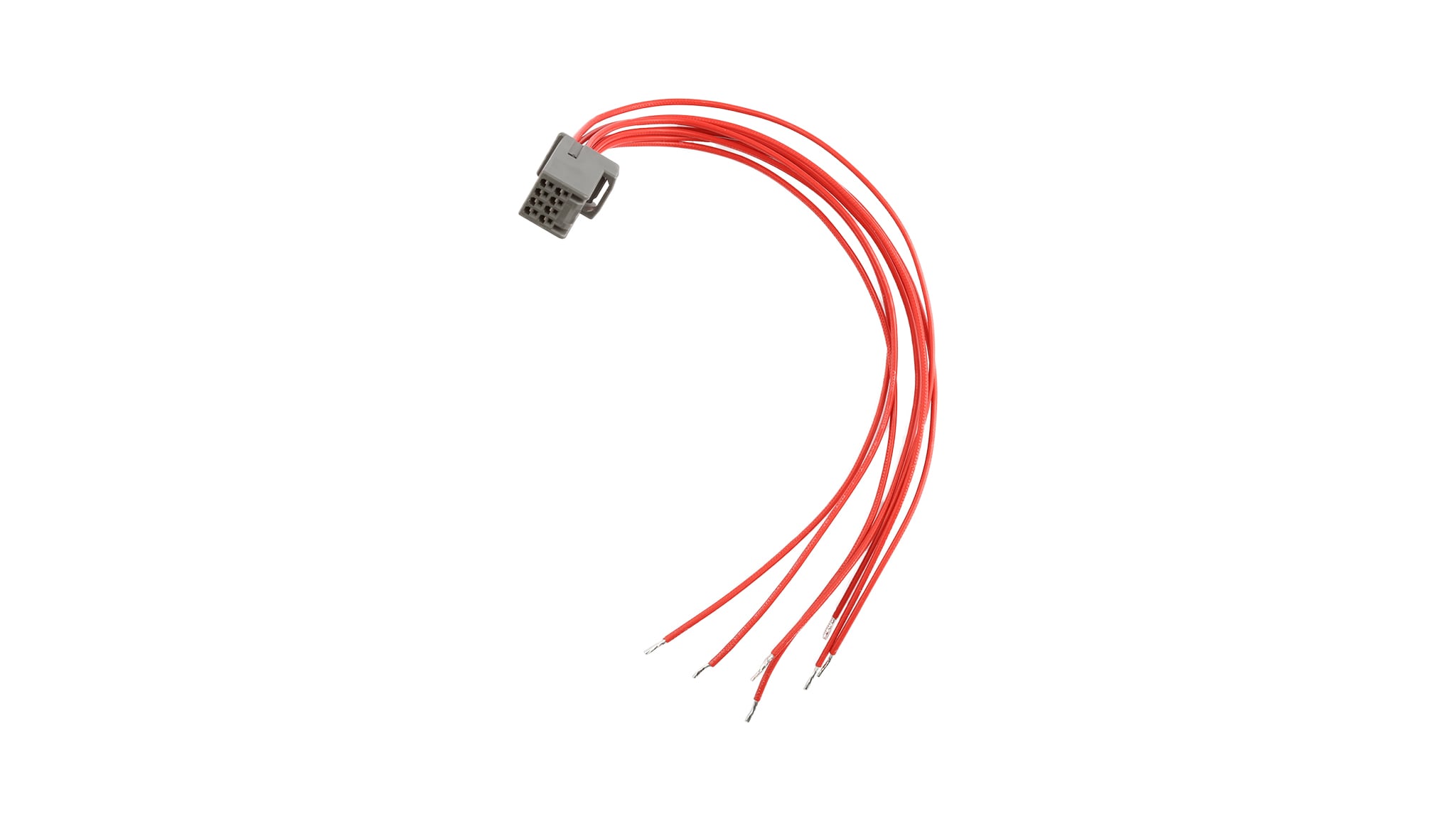

    • 通信インターフェース・ケーブル x 1（8ピン、20 cm）
  • $1499.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
