FS26

画像にカーソルを合わせると拡大表示されます。

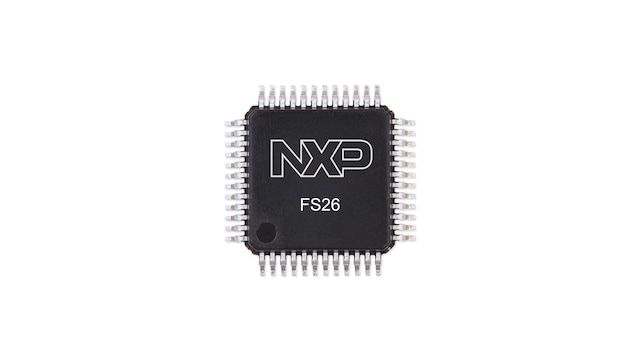

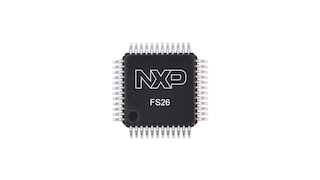

FS26ファミリの車載セーフティ・システムベーシス・チップ (SBC) デバイスは、S32K3シリーズなどのエントリおよびミドルレンジのセーフティ・マイクロコントローラをサポートするように設計された複数の電源オプションを提供します。また、FS26デバイスは、パワートレイン、シャーシ、セーフティ、ローエンド・ゲートウェイのアプリケーションなど、自動車の電動化をターゲットとするその他のマイクロコントローラにも対応します。

FS26は、複数のスイッチ・モード・レギュレータとともに、マイクロコントローラ、センサ、ペリフェラルIC、および通信インターフェースに電圧を供給するLDO電圧レギュレータを備えています。FS26は、システムで利用可能な高精度のリファレンス電圧と、2つの独立した電圧トラッキング・レギュレータ用のリファレンス電圧を提供します。さらに、アナログ・マルチプレクサ、汎用I/O、I/Oからの選択可能なウェイクアップ・イベント、長時間タイマ、SPI通信など、システムの制御と診断に関するさまざまな機能が利用可能です。

FS26はISO 26262に準拠しており、ASIL BとASIL Dの機能安全統合レベルをカバーしています。この製品は複数のフェイルセーフ出力を備え、最新のオンデマンドの潜在的故障モニタリングとともに、安全指向のシステム分割の完全な一部となります。

アプリケーション・ノート

製品詳細

ブロック図

FS26セーフティSBCのブロック図

FS26 Safety SBC with Low Power Fit for ASIL D

図を取得する PDF

特長

パワーマネジメント

40 V DC最大入力電圧
ブースト・コントローラにより激しいクランキング動作（3.2 Vバッテリー）に対応
非常に低いスリープ電流での低消費電力オフ・モード（標準30 uA）
低消費電力スタンバイ・モード、VPREアクティブ。OTPの設定を介してLDO1またはLDO2アクティブを選択可能（標準25 uA）
複数のスイッチ・モード・レギュレータ、およびマイクロコントローラ、センサ、ペリフェラルIC、および通信インターフェースに電圧を供給するLDO電圧レギュレータを搭載

システム・ソリューション

省スペースと複雑さの軽減のためのシステムへの付加価値： LDT、AMUX、デュアル・トラッカ、Vref
システムの電源オフ/ウェイクアップ制御のためのプログラム可能な長時間タイマ (LDT)
選択可能なウェイクアップ・ソース：WAKE/GPIOピン、LDT、またはSPIアクティビティ

機能安全

車載安全統合レベルASIL BからDまでスケーラブルなポートフォリオ
システム動作中の潜在的故障モニタリングを可能にするABISTオンデマンド
独立した監視回路
マイクロコントローラのモニタリング専用インターフェース
チャレンジ機能付きのシンプルなウォッチドッグ
潜在的故障検出機構（RSTB、FS0B、FS1B）を備えたセーフティ出力

構成とイネーブルメント

熱管理を最適化するエクスポーズド・パッド付きLQFP48
ワンタイム・プログラミング (OTP) ヒューズ・メモリによる、デバイスの永久的カスタマイズ
システム開発および評価用の一時的なOTPエミュレーション・モード
すぐに使用可能なS32K3 + FS26ハードウェアとソフトウェア

長期製品供給プログラム

この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。車載市場をターゲットとした派生製品が15年間のプログラムの対象となります

比較表

品番	説明	OTPファイルとレポート	安全グレード	パッケージ
MFS2613AMDA2AD	S32K3 + FS26評価ボード (EVB) ASIL D S32K3X4EVB-Q257	DA2レポート、プログラミングおよび設定ファイル	ASIL D	HLQFP48
MFS2613AMDA3AD	S32K344 HVBMSリファレンス・デザイン	DA3レポート、プログラミングおよび設定ファイル	ASIL D	HLQFP48
MFS2613AMDA4AD	S32K3ボディ制御モジュール・リファレンス・デザイン	DA4レポート、プログラミングおよび設定ファイル	ASIL D	HLQFP48
MFS2613AMDA6AD	S32K344 48 V MC開発プラットフォーム	DA6レポート、プログラミングおよび設定ファイル	ASIL D	HLQFP48
MFS2621AMDABAD	AURIX TC38x、TC29x	DABレポート、プログラミングおよび設定ファイル	ASIL D	HLQFP48
MFS2613AMDDCAD	FS26 + S32K324 + SAJ1110 + AG55X 5Gテレマティクス・ボックス	DDCレポート、プログラミングおよび設定ファイル	ASIL D	HLQFP48

BYLinkシステム電源プラットフォーム

BYLink System Power Platform

This platform facilitates the design of safe power management systems thanks to a portfolio of configurable and linkable devices. It simplifies complex power supply subsystems into a single smart solution.

Learn more

マルチベンダー・プロセッサ用のPMICおよびSBC

Whether you are developing automotive, industrial or consumer applications, our configurable and flexible solutions support multi-vendor processors.
Explore more

MC33772B

アクティブ

補足

6-Channel Li-Ion Battery Cell Controller IC

データシート:
PDF

S32K3

アクティブ

補足

S32K3 車載向け汎用マイクロコントローラ

データシート:
PDF

S32K39-37-36

アクティブ

類似

電動化アプリケーション向けS32K39/37/36マイクロコントローラ

データシート:
PDF

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

ドキュメント
