ISO17987 LIN 2.1/SAE J2602トランシーバ

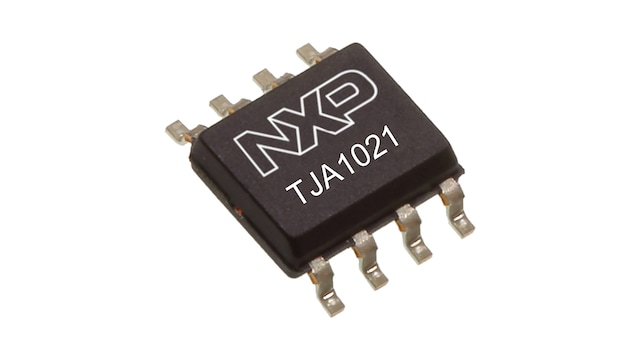

TJA1021 アクティブ

画像にカーソルを合わせると拡大表示されます。

TJA1021は、ローカル・インターコネクト・ネットワーク (LIN) のリーダー/フォロワ・プロトコル・コントローラとLINの物理バスとの間のインターフェースです。1 kBd～20 kBdのボーレートを使用する車載サブネットワークを主な対象としており、LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、SAE J2602、およびISO 17987-4:2016 (12 V) に準拠しています。TJA1021は、TJA1020およびMC33662(B)とピン互換性があります。

送信データ入力 (TXD) におけるプロトコル・コントローラの送信データ・ストリームが、TJA1021によるスルー・レートの最適化と波形成形を通してバス信号に変換され、電磁放射 (EME) を最小限に抑えます。LINバス出力ピンは、内部終端抵抗を介してHIGHにプルアップされます。コマンダ・アプリケーションの場合は、外部抵抗をダイオードと直列に、INHまたはVBATピンとLINピンとの間に接続する必要があります。レシーバはLINバス入力ピンでデータ・ストリームを検出し、RXDピンを介してマイクロコントローラに転送します。スリープ・モードでは、TJA1021の消費電力が非常に低くなります。故障モードでは、消費電力が最小限に抑えられます。

ブロック図

TJA1021のブロック図

TJA1021 Block Diagram
図を取得する PDF

特長

一般

  • LIN 2.1/SAE J2602準拠
  • 最大20 kBdのボーレート
  • 非常に低い電磁放射 (EME)
  • 高い電磁耐性 (EMI)
  • 電源供給のない状態ではパッシブ動作
  • 3.3 Vおよび5 Vデバイスに対応した入力レベル
  • LINフォロワ用途に対応する終端抵抗を内蔵
  • ウェイクアップ・ソース認識（ローカルまたはリモート）
  • K-Line互換
  • TJA1020とのピン互換性
  • SO8およびHVSON8パッケージで提供
  • 自動光学検査 (AOI) 機能を強化したリードレスHVSON8パッケージ (3.0 mm x 3.0 mm)

低消費電力管理

  • スリープ・モードでの超低消費電流、ローカルおよびリモート・ウェイクアップに対応

保護メカニズム

  • 堅牢なESD保護：IEC 61000-4-2に準拠した±6 kVのLIN、VBAT、およびWAKE_Nピン
  • 送信データ (TXD) ドミナント・タイムアウト機能
  • 車載環境における過渡電圧から保護された (ISO 7637) バス端子とバッテリー・ピン
  • バス端子のバッテリーとグランドへの短絡防止
  • 熱保護

購入/パラメータ

4 結果

マッチしていない 2 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

Recommended Orderable Part Number

その他の機能 - アナログ

製品カテゴリー

電源電圧 [最小 - 最大] (V)

データ・レート（最大）（Kbps）

Number of LIN Channels

保護

パッケージタイプ

TJA1021AT
データ・シート

アクティブ

TJA1021AT/0Z

INH, K-line compatible, TXD dominant time-out, Wake

Single LIN Transceiver

5.5 to 27

20.0

1

TXD dominant timeout

SO8

TJA1021ATK
データ・シート

アクティブ

TJA1021ATK/0J

INH, K-line compatible, TXD dominant time-out, Wake

Single LIN Transceiver

5.5 to 27

20.0

1

TXD dominant timeout, overtemperature

HVSON8

TJA1021BT
データ・シート

アクティブ

TJA1021BT/0Z

INH, K-line compatible, TXD dominant time-out, Wake

Single LIN Transceiver

5.5 to 27

20.0

1

TXD dominant timeout

SO8

TJA1021BTK
データ・シート

アクティブ

TJA1021BTK/0J

INH, K-line compatible, TXD dominant time-out, Wake

Single LIN Transceiver

5.5 to 27

20.0

1

TXD dominant timeout, overtemperature

HVSON8
