MC33774ATP搭載のETPLを使用したHVBMS集中型セル・モニタリング・ユニット (CMU)

RD33774PC3EVB アクティブ

画像にカーソルを合わせると拡大表示されます。

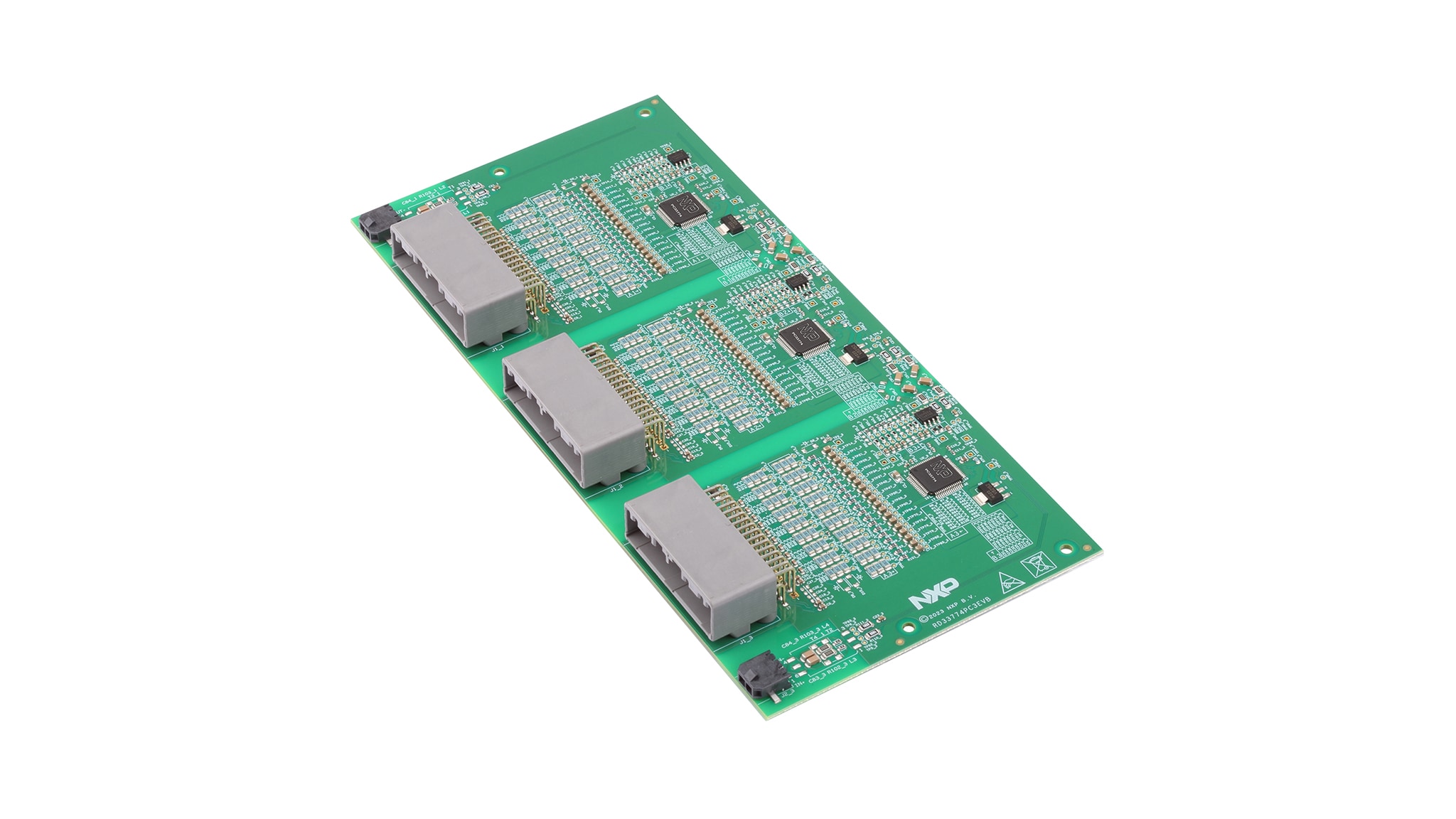

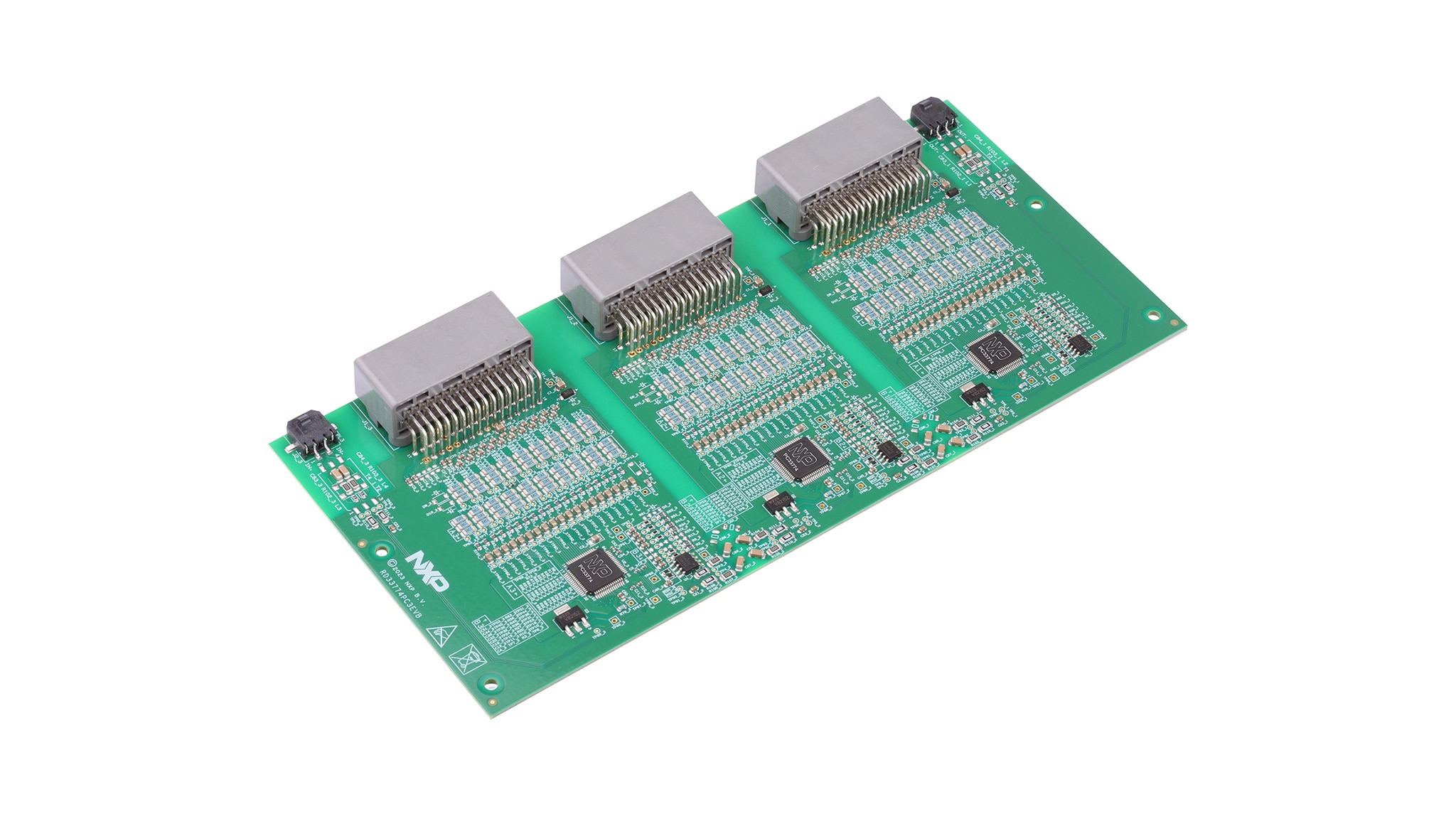

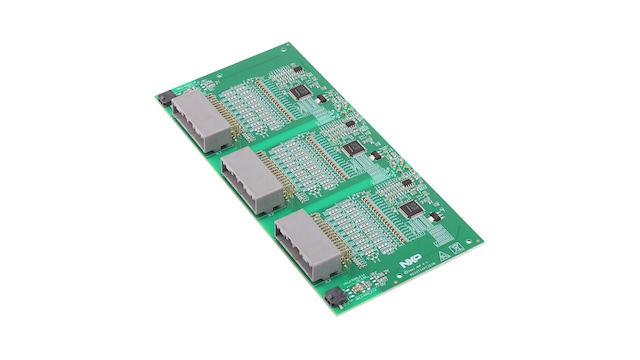

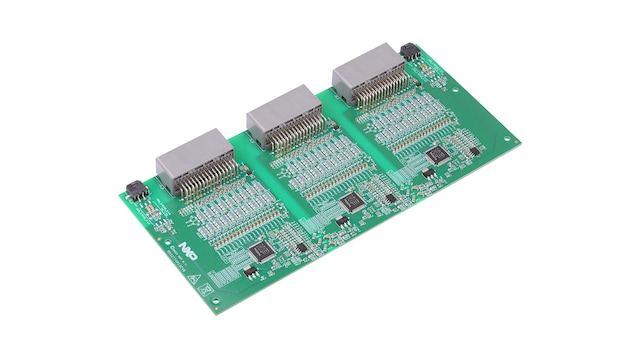

RD33774PC3EVBは、エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信を使用する集中型セル・モニタリング・ユニット (CMU) のリファレンス・デザインです。800 V高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアの迅速なプロトタイプ作成に最適です。このボードは、デイジー・チェーン構成の3個のMC33774アナログ・フロント・エンド (AFE) を搭載しています。

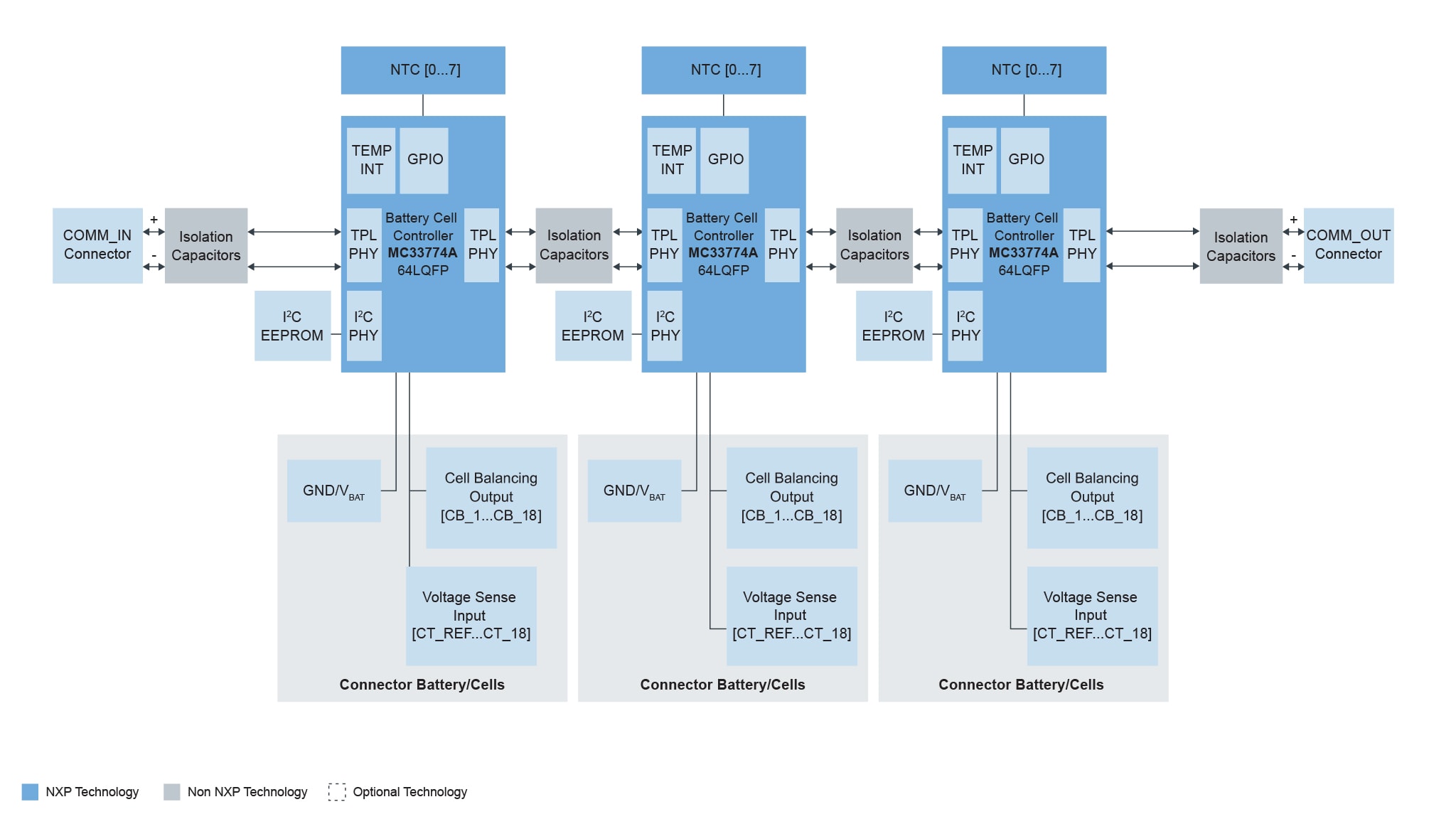

ブロック図

RD33774PC3EVB

RD33774CNT3EVB RD33774PC3EVB Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33774: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

特長

電圧測定

  • 最大54セルに対応する3つのMC33774ATPバッテリー・セル・コントローラ (BCC)、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

  • NTC温度センサ用アナログ入力 x 12

セル・バランシング

  • 最大200 mA（ピーク時）のパッシブ・セル・バランシングを内蔵

通信

  • CMUとBMU間の絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信

コスト削減

  • オンボードとオフボードの容量性絶縁を使用して最適化されたBOM

購入オプション

RD33774PC3EVB-Image

クリックして展開

  • RD33774PC3EVB
    アクティブ

  • HVBMS Centralized Cell Monitoring Unit Using ETPL with MC33774ATP.

  • キットの内容：

    • RD33774PC3EVBボード x 1
    • セル端子 (CT) ケーブル x 3
    • ETPLケーブル x 1
  • JP¥ 32,443
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • キットの内容：

    • 長さ30 cmのETPL ケーブル x 1
  • JP¥ 1,840
  • の数量に対して 1
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • キットの内容：

    • 長さ50 cmのETPL ケーブル x 1
  • JP¥ 1,840
  • の数量に対して 1
代理店からの注文
BATT-18CTCABLE30-Image

クリックして展開

  • BATT-18CTCABLE30
    アクティブ

  • Cell Terminal (CT) cable, 18 cells, 30 cm-long.

  • キットの内容：

    • 長さ30 cmのセル端子 (CT) ケーブル x 1
    • 18セル
  • JP¥ 3,200
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 19
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
