18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

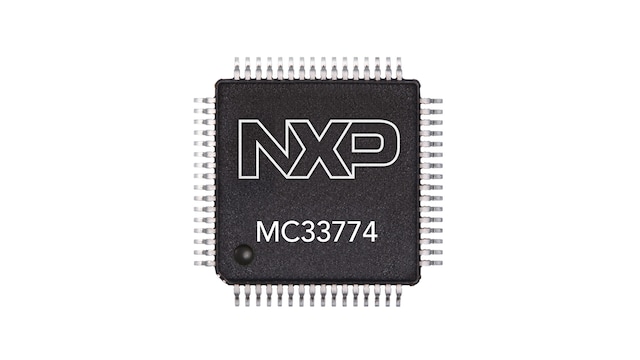

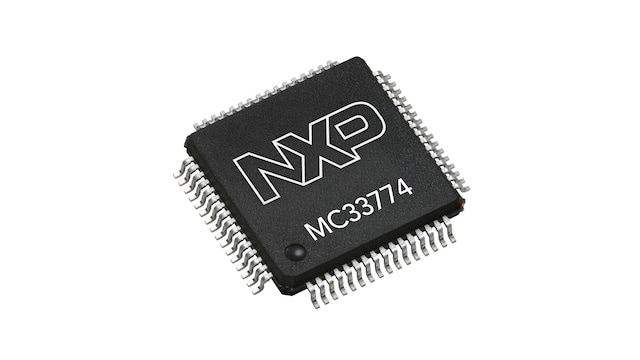

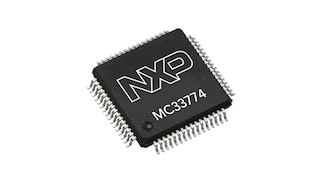

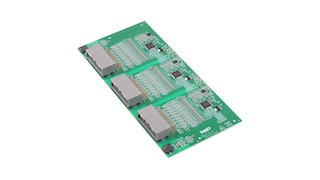

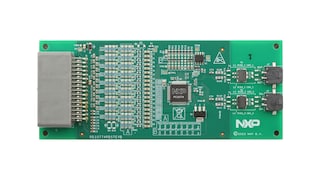

MC33774は、最も要求の厳しいアプリケーション向けに設計された18チャネルのバッテリー・セル・コントローラICです。このICは、製品寿命全体にわたり、温度範囲とセル電圧範囲の全体で電圧測定誤差が2mV未満であることが認定されています。完全に冗長化された独立した内部アーキテクチャにより、セル電圧およびセル温度測定についてASIL D機能安全目標を達成することができます。入力電圧範囲が最低-3Vにまで達するため、バスバーの監視がサポートされます。
高周波電圧測定信号の平均化機能（設定可能）を搭載しているため、デジタル・フィルタとして機能し、外部でのフィルタリングを削減できます。チャネルあたり最大300 mAのパッシブ・セル・バランシングを制御する高度な機能が利用可能です。I²Cインターフェースにより、外部デバイスを制御できます（EEPROMなど）。絶縁されたETPLバスを介して最大62のデバイスをデイジーチェーン接続できます。
製品詳細
特長
主な特長
- デバイスあたり4～18セル
- セルの電圧および温度の測定にISO 26262 ASIL Dをサポート
- 外部温度および補助電圧の測定
- オンボードのパッシブ・セル・バランシング
- 最大200 mAの平均セル・バランシング（診断付き）
- 自動奇数/偶数バランシング・シーケンス
- タイマ、電圧、温度、PWM制御バランシング
- 絶縁型デイジー・チェーンまたはSPI通信
- 診断、機能安全、堅牢性
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。MC33774は15年間のプログラムの対象です
比較表

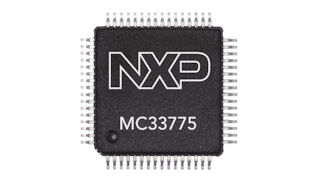

| パラメータ | MC33775 | MC33774 |
|---|---|---|
| 電圧チャネル | 4～14 | 4～18 |
| 電源電圧範囲（最大） | 9.6 V～65 V (75 V) | 9 V～81 V (84 V) |
| セル入力電圧範囲 | -5 V～5 V | -5 V～5 V |
| 測定誤差（エージング前） | ± 2 mV | ± 1 mV |
| Vpwr = 9.6 V～65 V | Vpwr = 9 V～81 V | |
| Vcell=0 V～3.7 V、-40°C～85°C | Vcell=0 V～3.7 V、-40°C～85°C | |
| 合計測定誤差 （エージング後：MLS3および1000h HTOL） |
± 3.9 mV | ± 2 mV |
| Vpwr=9.6 V～65 V | Vpwr=9 V～81 V | |
| Vcell=0 V～4.5 V、-40°C～85°C | Vcell=0 V～4.5 V、-40°C～115°C | |
| 測定値の平均化 | 動的 | 動的 |
| 平均化 | 平均化 | |
| サンプル | サンプル | |
| 機能安全 | 冗長アーキテクチャ | 冗長アーキテクチャ |
| シングルチップ・セル | シングルチップ・セル | |
| 電圧と温度 | 電圧と温度 | |
| ASIL D | ASIL D | |
| 絶縁通信速度 | 2 Mbps | 2 Mbps |
| 通信絶縁 | 誘導性、容量性 | 誘導性、容量性 |
| デイジー・チェーンあたりの最大ノード数 | 62 | 62 |
| CRCビット | 16 | 16 |
| 通信ビット | 64～112 | 64～112 |
| 内蔵バランシング | 300 mA未満、タイマ | 平均150 mA未満、タイマ |
| バランシング・スリープ・モード | あり | あり |
| GPIO/アナログ測定入力 | 8 | 9 |
| I²Cコントローラ | フルI²Cリーダー | フルI²Cリーダー |
| 電流チャネル | なし | なし |
| クーロン・カウンタ | なし | なし |
| パッケージ | 64ピンLQFP-EP | 64ピンLQFP-EP |
