絶縁デイジー・チェーン通信機能を備えたMC33775A評価ボード

RD33775ADSTEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

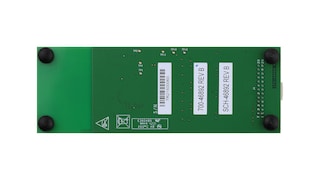

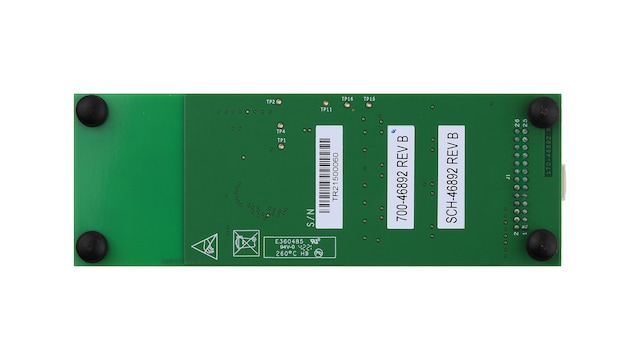

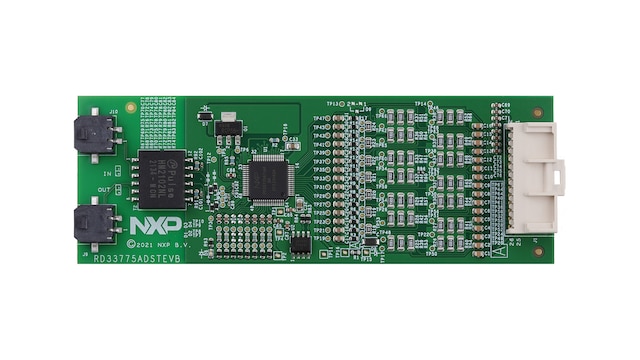

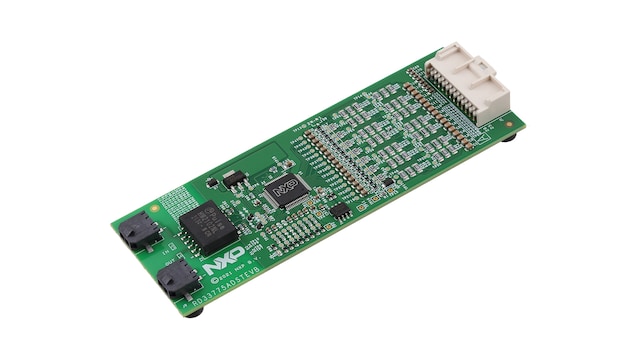

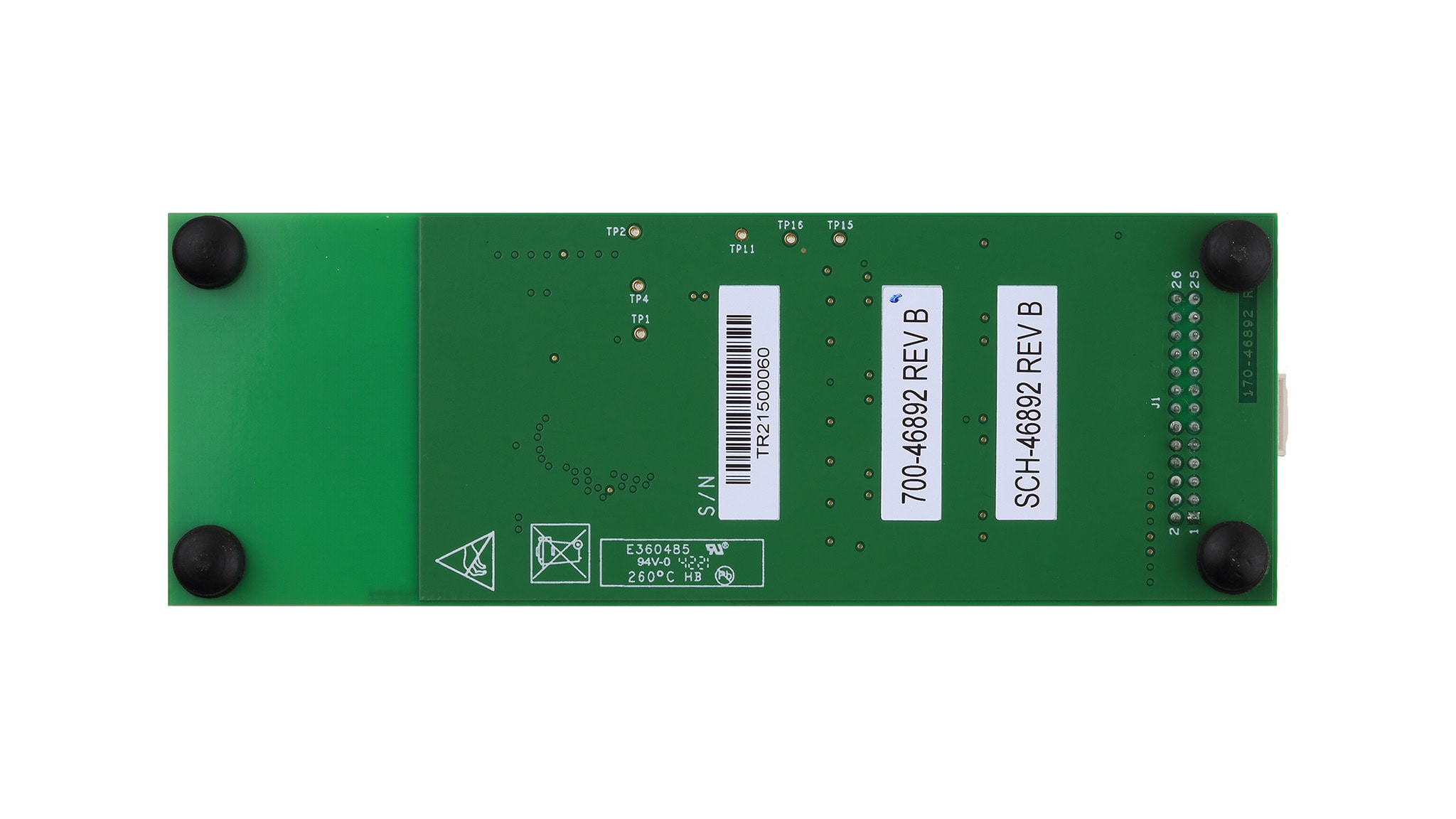

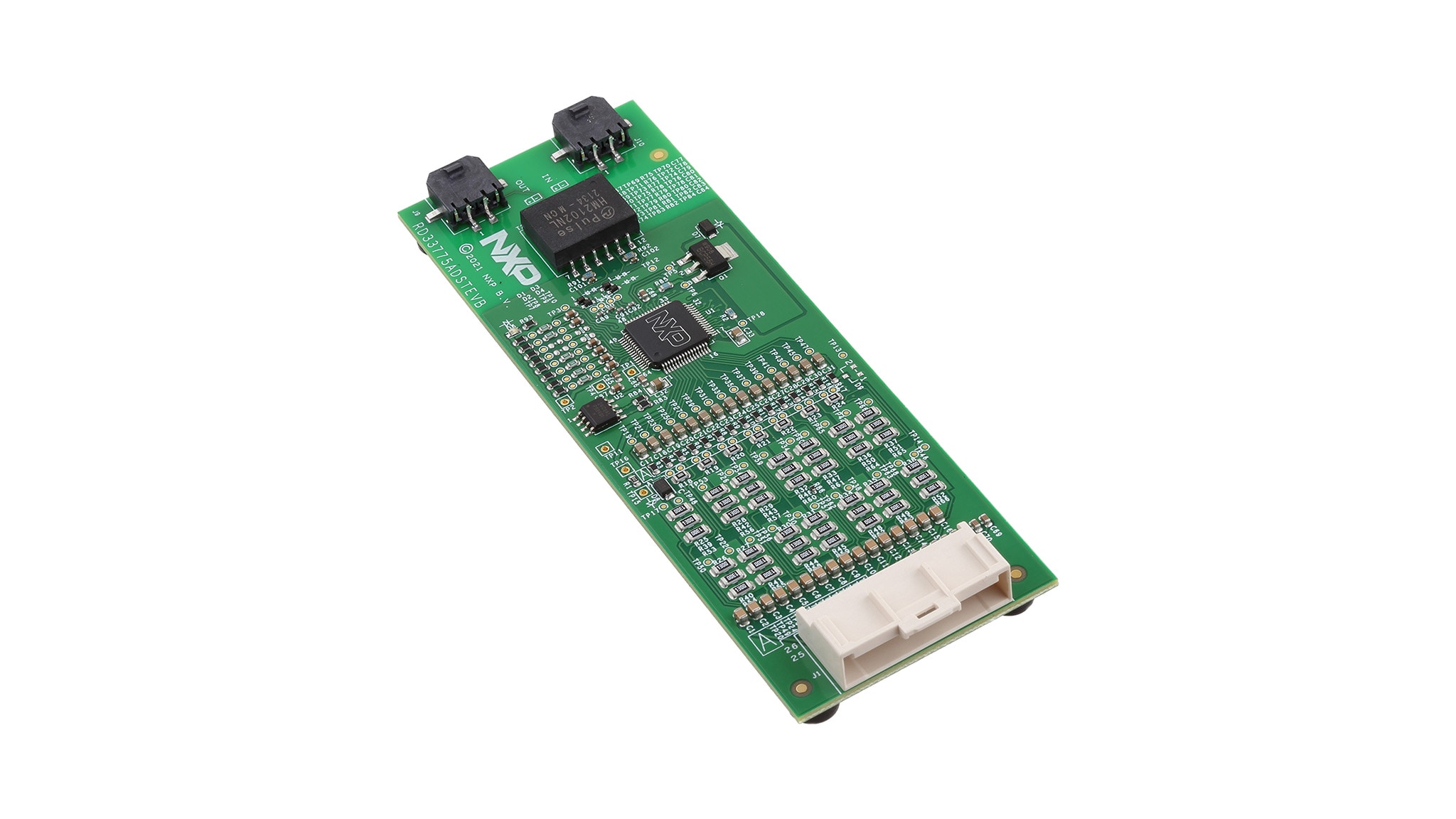

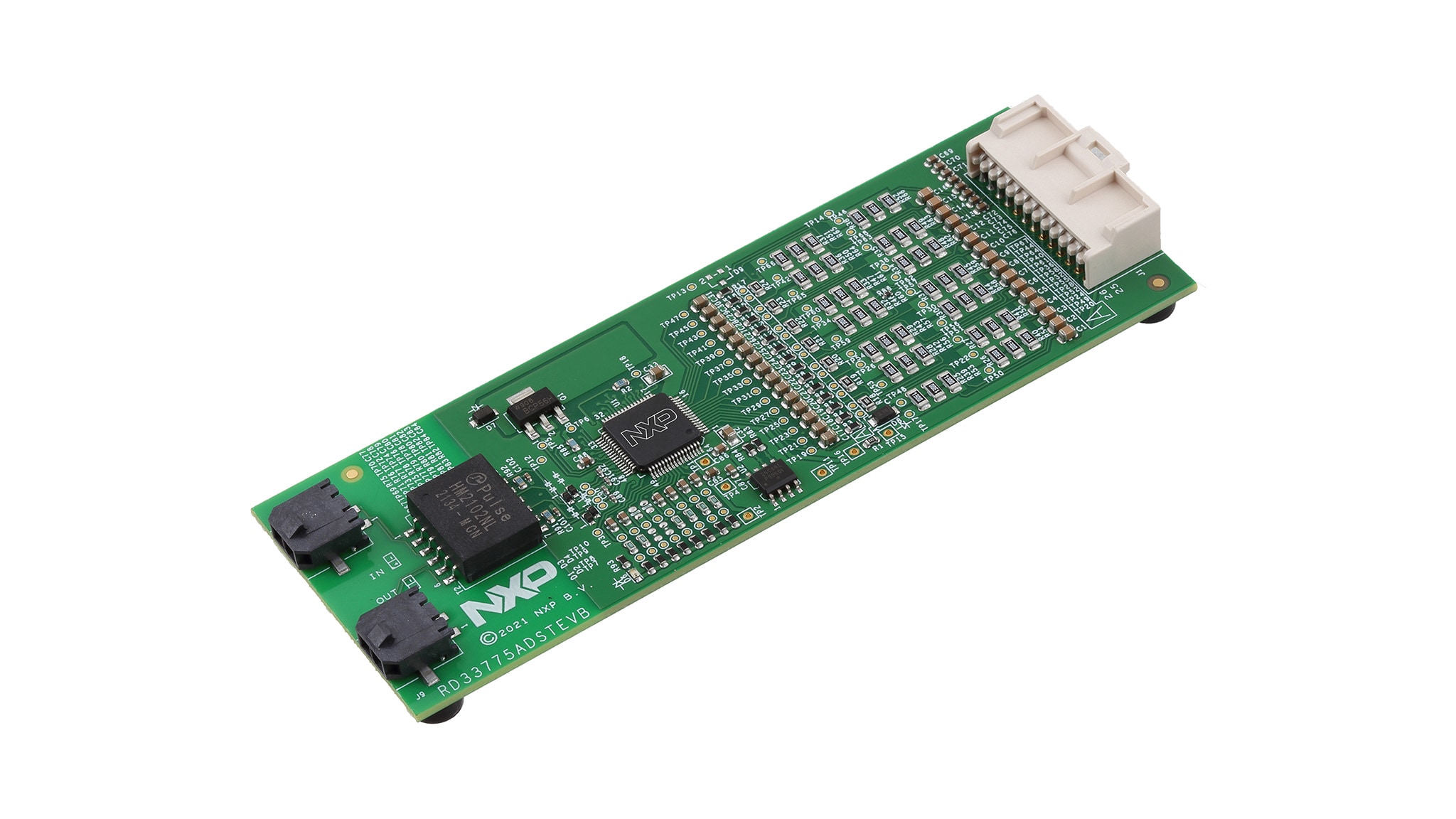

RD33775ADSTEVB評価ボード (EVB) は、車載用およびインダストリアル用のリチウムイオン・バッテリー・アプリケーション向けの14チャネル・バッテリー・セルコントローラであるMC33775Aを搭載しています。お客様の開発と評価をサポートするために設計された、リファレンス・セル・モニタリング・ユニット (CMU) です。

このボードは、NXP 14セル・バッテリ・エミュレータ、または4～14セルが直列接続されたリチウムイオン・バッテリ・モジュールに接続できます。セル電圧の測定、パッシブ型セル・バランシング、GPIOをサポートします。

ブロック図

絶縁ETPLデイジー・チェーン通信機能を備えたMC33775A評価ボード

Evaluation Board for MC33775A with Isolated ETPL Daisy Chain Communication
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33775: 14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

特長

電圧測定

  • 最大14セルに対応する1個のMC33775Aバッテリー・セルコントローラ (BCC)、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

  • 高度なフィルタリング機能を備えた8個のアナログ入力（温度センサを含む）またはGPIO

セル・バランシング

  • 最大300 mA（デフォルト設定は100 mA）の温度制御セル・バランシング機能を内蔵

通信

  • CMUとBMU間の絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信

コスト削減

  • オンボードとオフボードの容量性絶縁を使用して最適化されたBOM（オプション）

購入オプション

RD33775ADSTEVB-Image

クリックして展開

  • RD33775ADSTEVB
    アクティブ

  • MC33775A Evaluation Board with Isolated Daisy Chain Communication.

  • キットの内容：

    • RD33775DSTEVBボード x 1
    • 電源ケーブル x 1
    • ETPLケーブル x 1
  • $135.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 17
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 15
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
