14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応
MC33775Aは、14セルのリチウムイオン・バッテリー・セル・コントローラICで、ハイブリッドおよび電気自動車 (HEV/EV) などの車載用アプリケーション、およびエネルギー蓄積システム (ESS) などの産業用アプリケーション向けに設計されています。

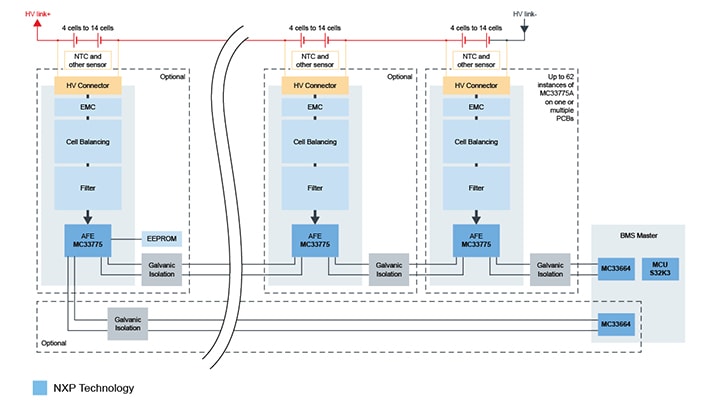

このデバイスは、高精度の差動セル電圧と温度を測定します。セルの電圧、モジュールの電圧および温度の測定にASIL Dをサポートしています。さらに、このデバイスは、バッテリー・スタック全体の個々のセル電圧を均等化するための広範なパッシブ・セル電圧バランシング機能を提供します。ホストMCUとの通信には、シリアル・ペリフェラル・インターフェース (SPI) および絶縁型デイジー・チェーン・インターフェースを使用できます。
製品詳細
特長
一般的な機能
- デバイスあたり4～14個のセル
- セルの電圧、モジュールの電圧および温度の測定にISO 26262 ASIL Dをサポート
- 外部温度および補助電圧の測定
- モジュール電圧測定
- オンボードのパッシブ・セル・バランシング
- 最大300 mAのバランシングMOSFETと診断機能
- 同時バランシング
- タイマ、電圧、温度、PWM制御バランシング
- 絶縁型デイジー・チェーンまたはSPI通信
- 診断、機能安全、堅牢性
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。MC33775は15年間のプログラムの対象です
比較表
| パラメータ | MC33771B | MC33771C | MC33775 |
| 電圧チャネル | 7～14 | 7～14 | 4～14 |
| 電源電圧範囲（最大） | 9.6 V～61.6 V (75 V) | 9.6 V～61.6 V (75 V) | 9.6 V～65 V (75 V) |
| セル入力電圧範囲 | -0.3 V～5 V | -0.3 V～5 V | -5 V～5 V |
| 測定誤差 | ± 0.8 mV (Vcell = 3.3 V、Ta = 25°c) | ± 0.8 mV (Vcell = 3.3 V、Ta = 25°c) | |
| 合計測定誤差 （エージング後：MLS3および1000h HTOL） |
± 3.9 mV | ± 3.9 mV | ± 3.9 mV |
| Vpwr = 9.6 V～61.6 V、 Vcell = 1.5 V～4.3 V、-40°C～85°C |
Vpwr = 9.6 V～61.6 V、 Vcell = 1.5 V～4.3 V、-40°C～85°C |
Vpwr = 9.6 V～65 V、 Vcell = 1.5 V～4.5 V、-40°C～115°C |
|
| 測定値の平均化 | なし | 設定可能な平均化 | 動的 平均化 サンプル |
| 機能安全 | ASIL C ASIL D準拠 |
ASIL C ASIL D準拠 |
冗長 アーキテクチャ、 シングルチップ・セル 電圧および温度 ASIL D |
| 絶縁通信速度 | 2 Mbps | 2 Mbps | 2 Mbps |
| 通信絶縁 | 誘導性 | 誘導性、容量性 | 誘導性、容量性 |
| デイジー・チェーンあたりの最大ノード数 | 15 | 63 | 62 |
| CRCビット | 8 | 8 | 16 |
| 通信ビット | 40 | 48 | 64～1112 |
| 内蔵バランシング | 300 mA未満、タイマ | 300 mA未満、タイマ | 300 mA未満、タイマ |
| バランシング・スリープ・モード | あり | あり | あり |
| GPIO/アナログ測定入力 | 7 | 7 | 8 |
| I²Cコントローラ | EEPROMのみ | EEPROMのみ | フルI²Cリーダー |
| 電流チャネル | 1 | 1 | なし |
| クーロン・カウンタ | 1 | 1 | なし |
| パッケージ | 64ピンLQFP-EP | 64ピンLQFP-EP | 64ピンLQFP-EP |
購入/パラメータ
1 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | パッケージタイプ | パッケージ端子数 | Cell OV/UV | Cell Balancing | Coulomb Count | Isolated Daisy Chain Communication (TPL) | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 1K @ US$4.75 | HLQFP64 | 64 | yes | yes | no | yes | -40 to 125 |
3 ドキュメント
コンパクトリスト
アプリケーション・ノート (1)
データ・シート (1)
ホワイト・ペーパ (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 7 ハードウェア提供
-
完全なソリューションETPLを使用したHVBMSリファレンス・デザイン・バンドル
-
評価・開発ボードHVBMSセル・モニタリング・ユニット (CMU)
-
-

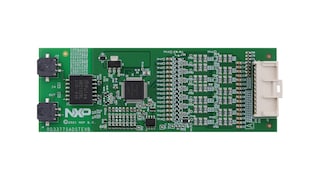

リファレンス・デザイン絶縁デイジー・チェーン通信機能を備えたMC33775A評価ボード
-
