BESS1500バッテリー・ジャンクション・ボックス (BJB)

RDBESS772BJBEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

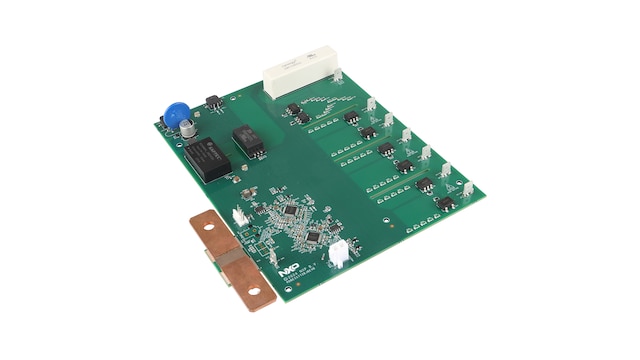

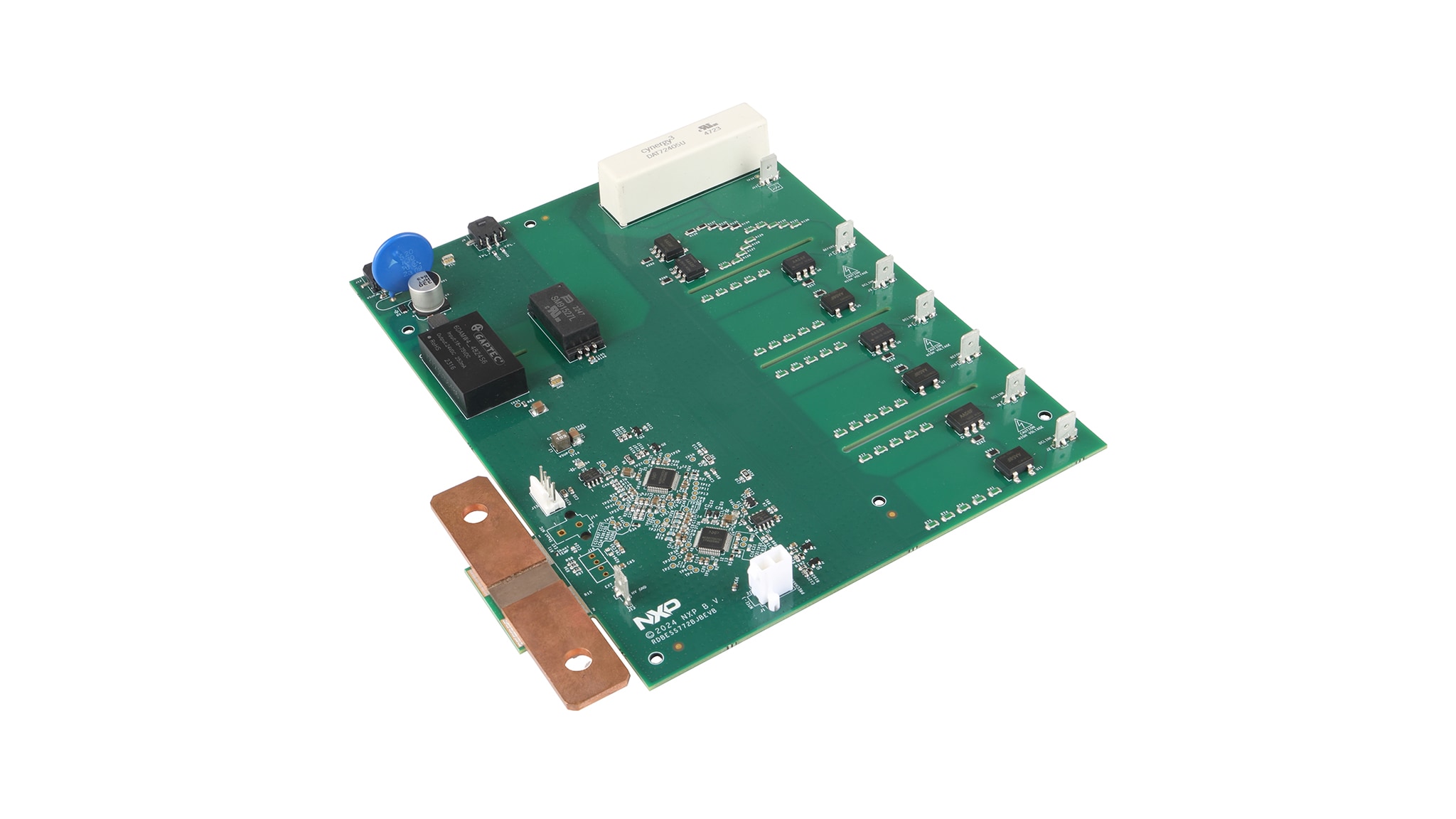

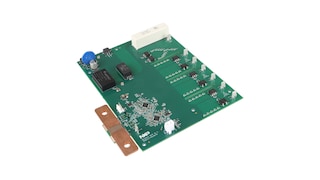

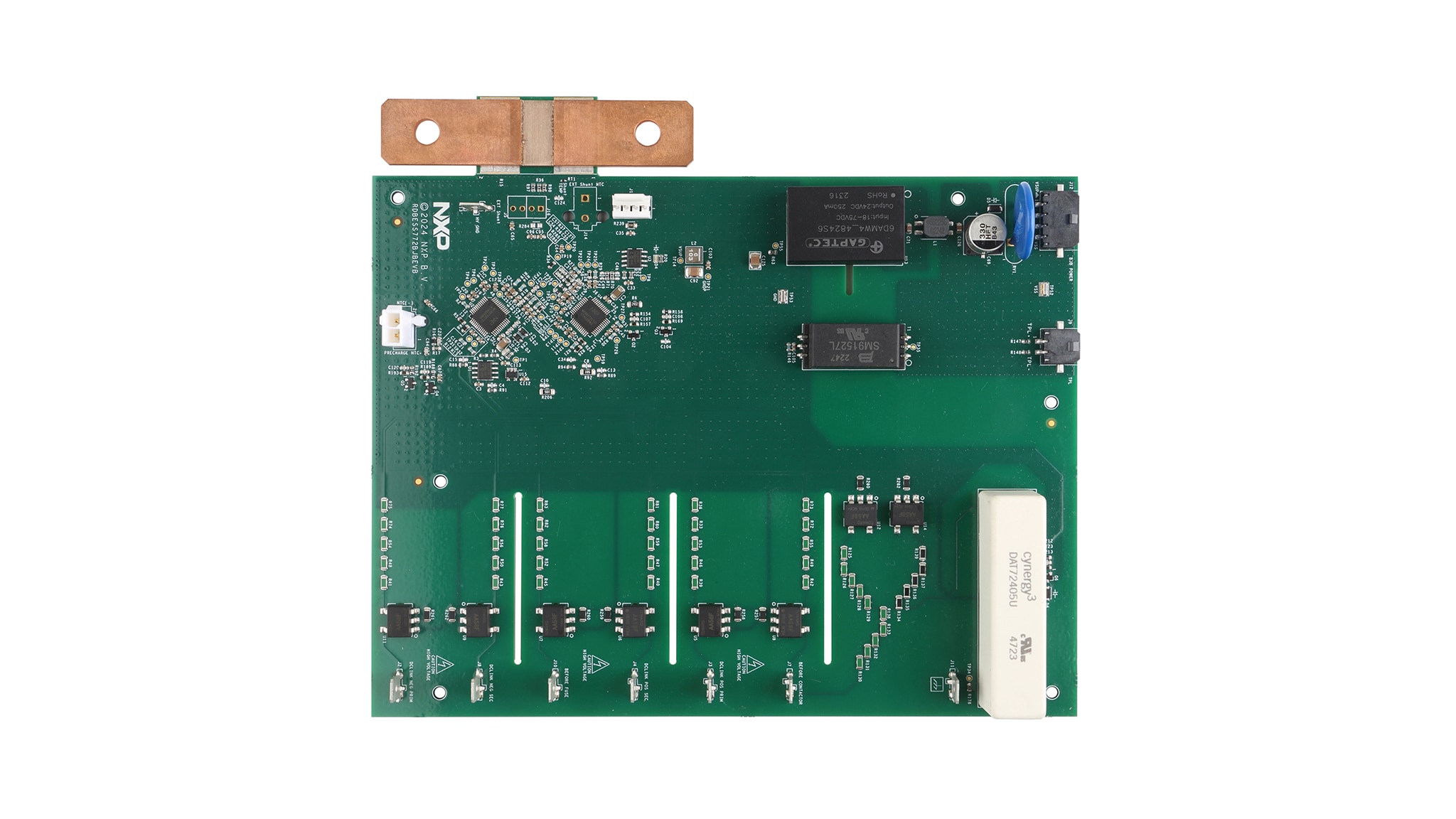

BJB - RDBESS772BJBEVBは、エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信に対応するバッテリー・ジャンクション・ボックス (BJB) のリファレンス・デザインです。このボードは高電圧および大電流の冗長測定用に2個のMC33772バッテリー・センサを内蔵し、絶縁測定を行います。

このボードは電流測定用のシャント抵抗を備えており、ホール・センサの接続も可能です。プログラマブル・ゲイン・アンプにより、数アンペア～500アンペアの範囲内で0.5%の測定精度を維持できます。このボードは、RD-BESS1500BUNリファレンス・デザイン・バンドルの一部です。

ブロック図

RDBESS772BJBEVB

RDBESS772BJBEVB Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC

特長

電圧測定

  • 6種類の高精度高電圧測定

電流測定

  • +/-500 Aまでの完全に冗長な電流測定
  • 0.5%の測定誤差（ICレベルのみ）

温度測定

  • 電流測定補正のためのシャント温度測定
  • プリチャージ抵抗温度測定

絶縁

  • 高電圧領域と低電圧領域の間の絶縁抵抗測定

通信

  • BJBとBMU間の絶縁ETPL通信

購入オプション

RDBESS772BJBEVB-Image

クリックして展開

  • RDBESS772BJBEVB
    アクティブ

  • BESS1500 Battery Junction Box (BJB).

  • キットの内容：

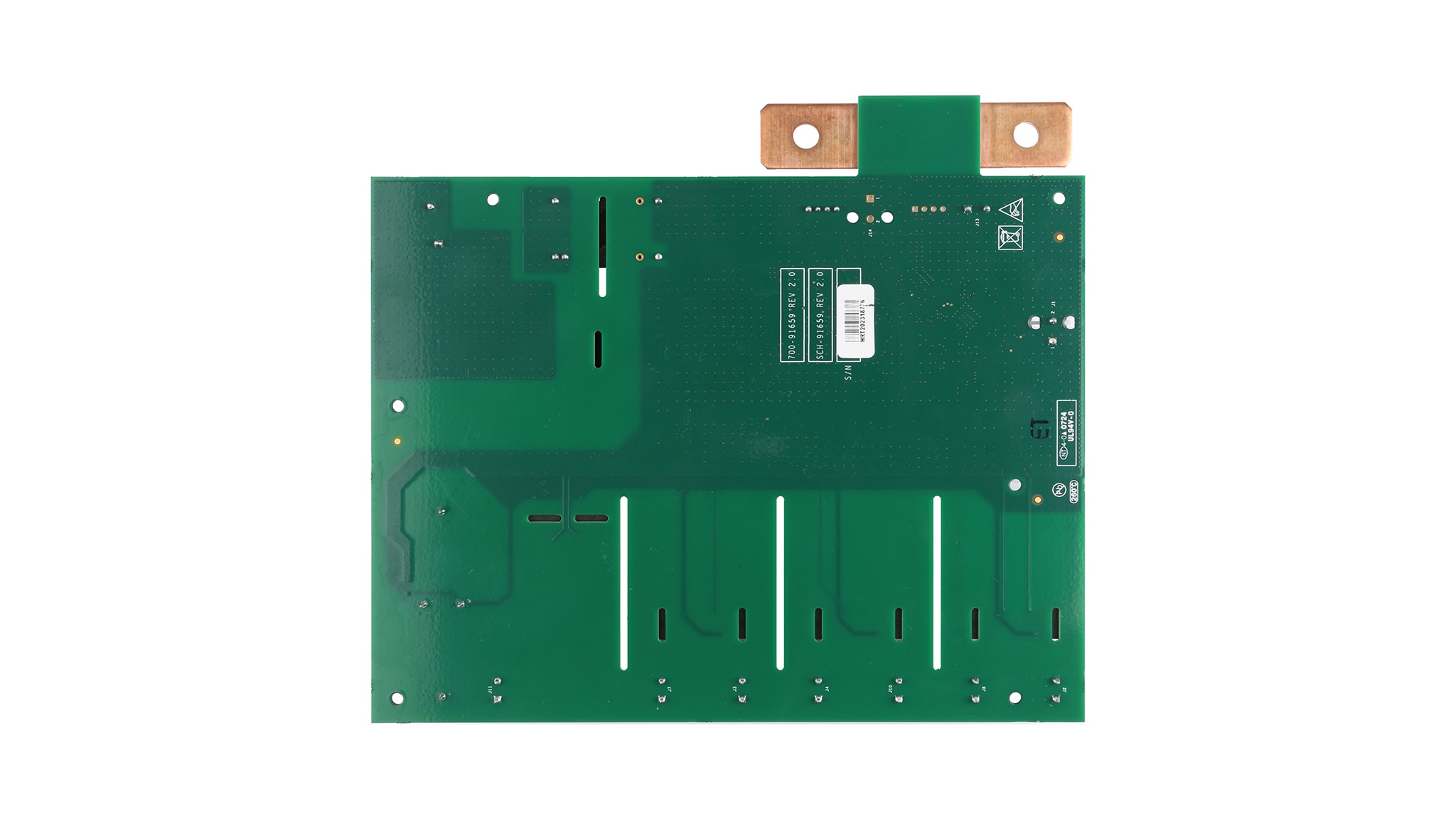

    • RDBESS772BJBEVBボード x 1

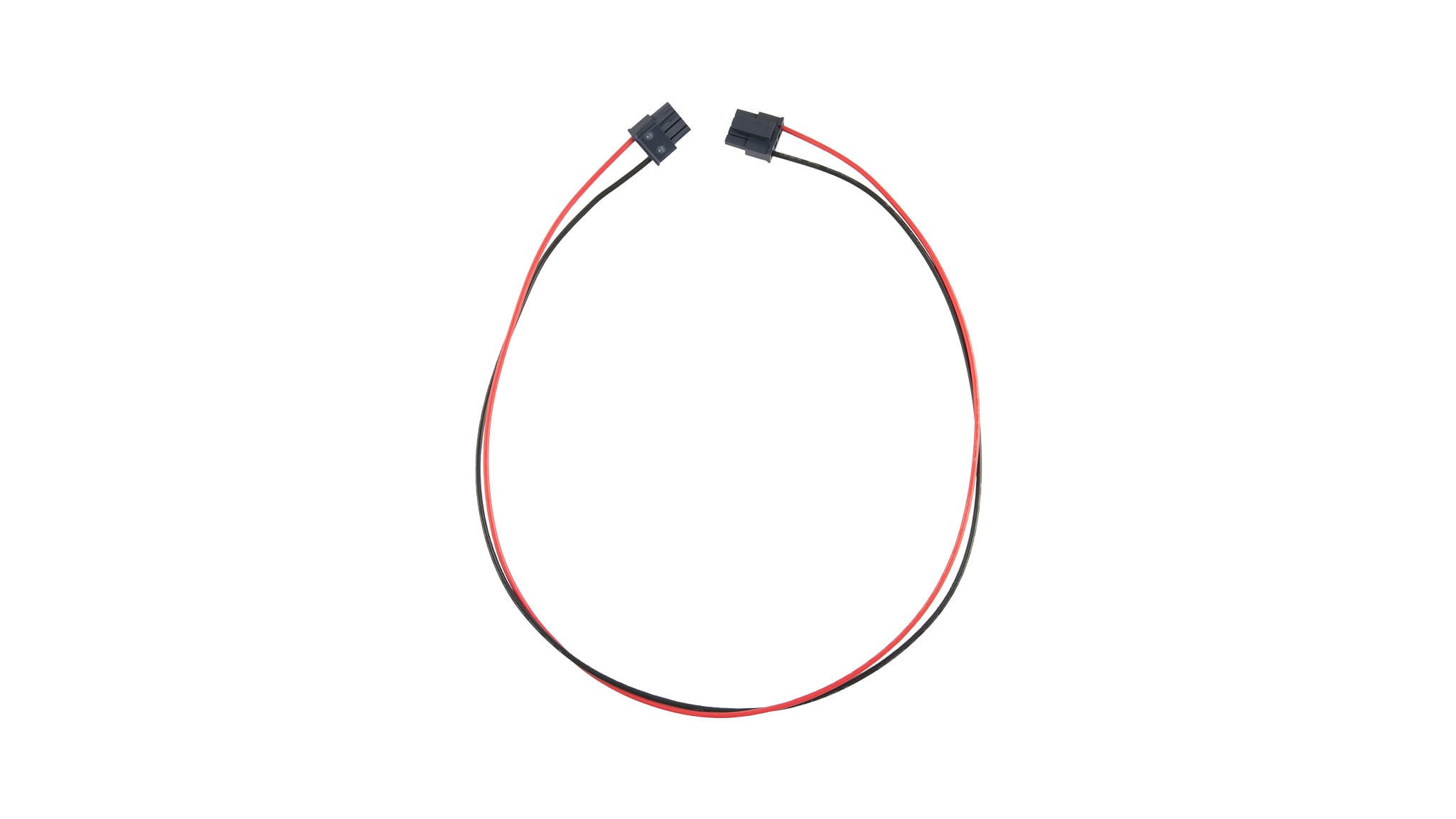

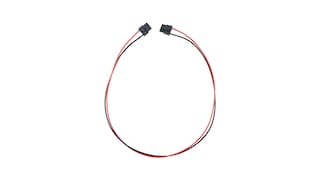

    • 電源コード x 1

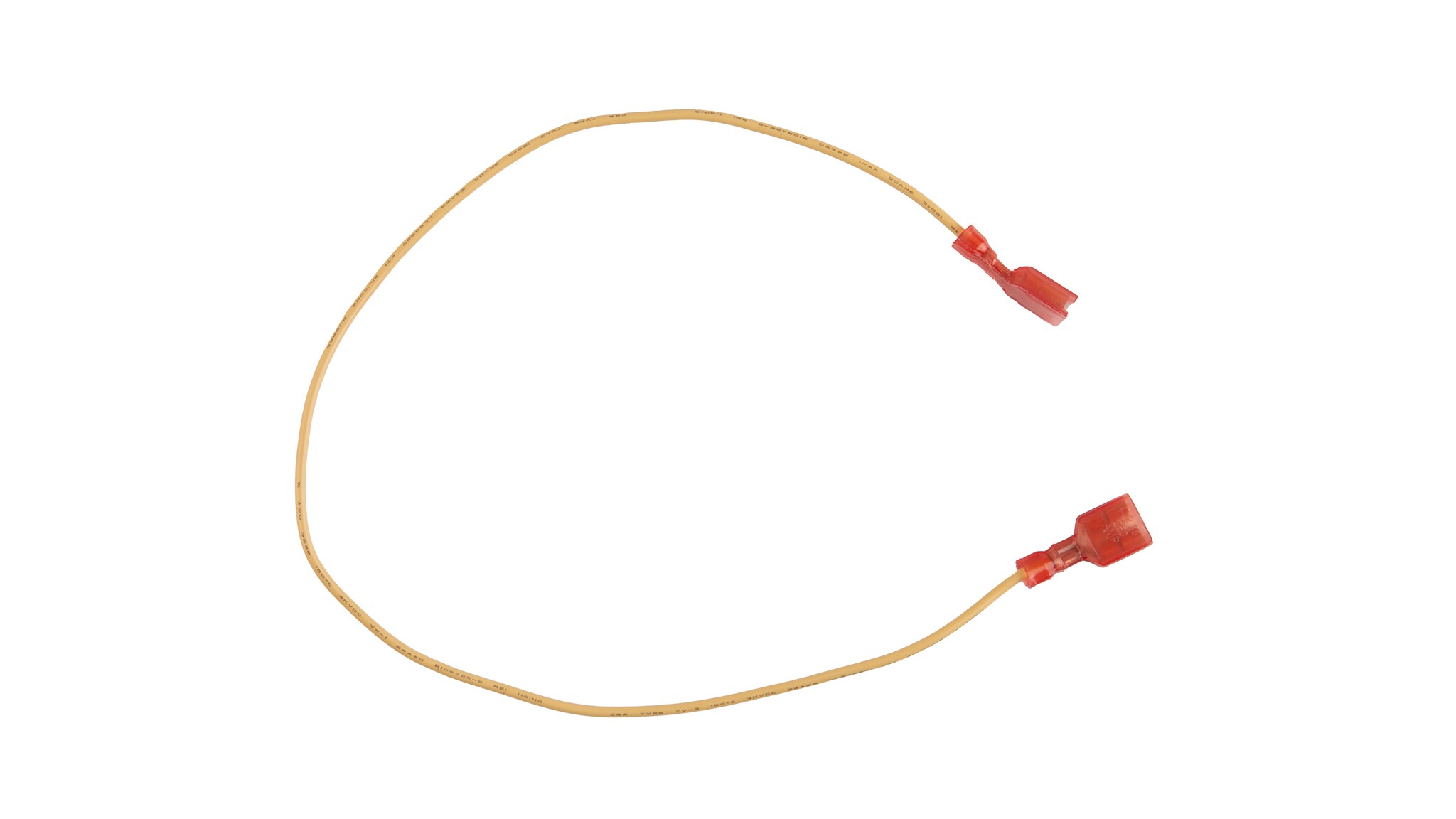

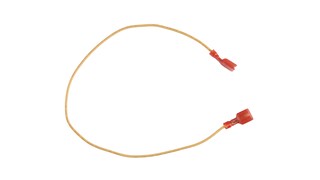

    • 高電圧測定ケーブル x 6

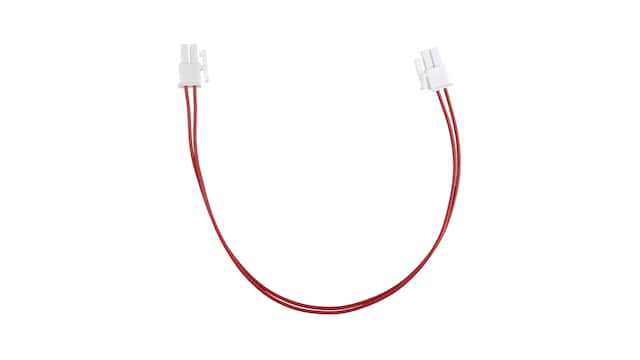

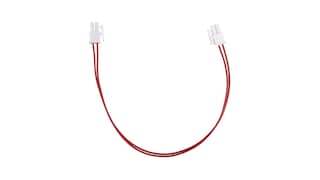

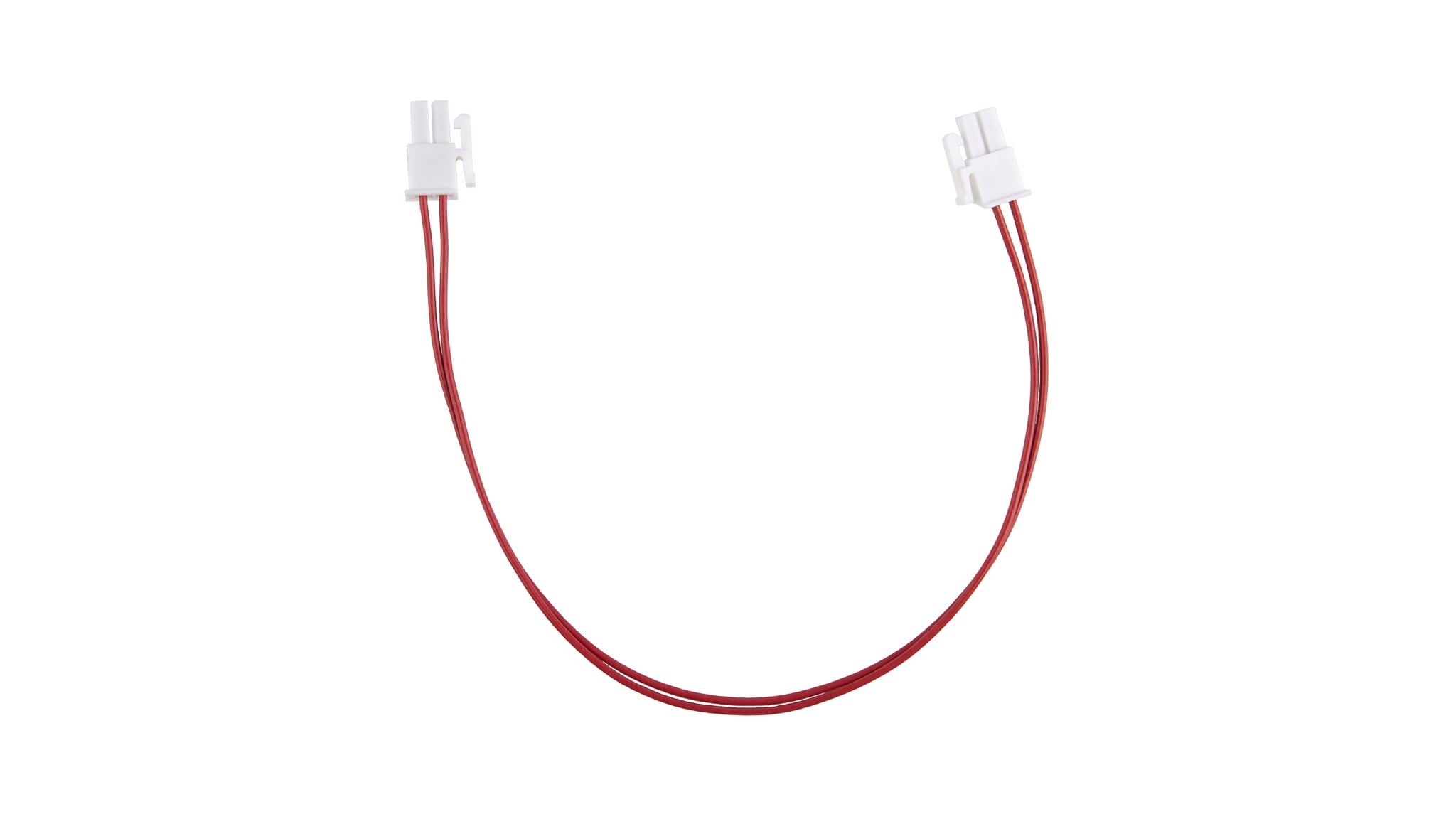

    • サーマル・センサ・ケーブル x 2

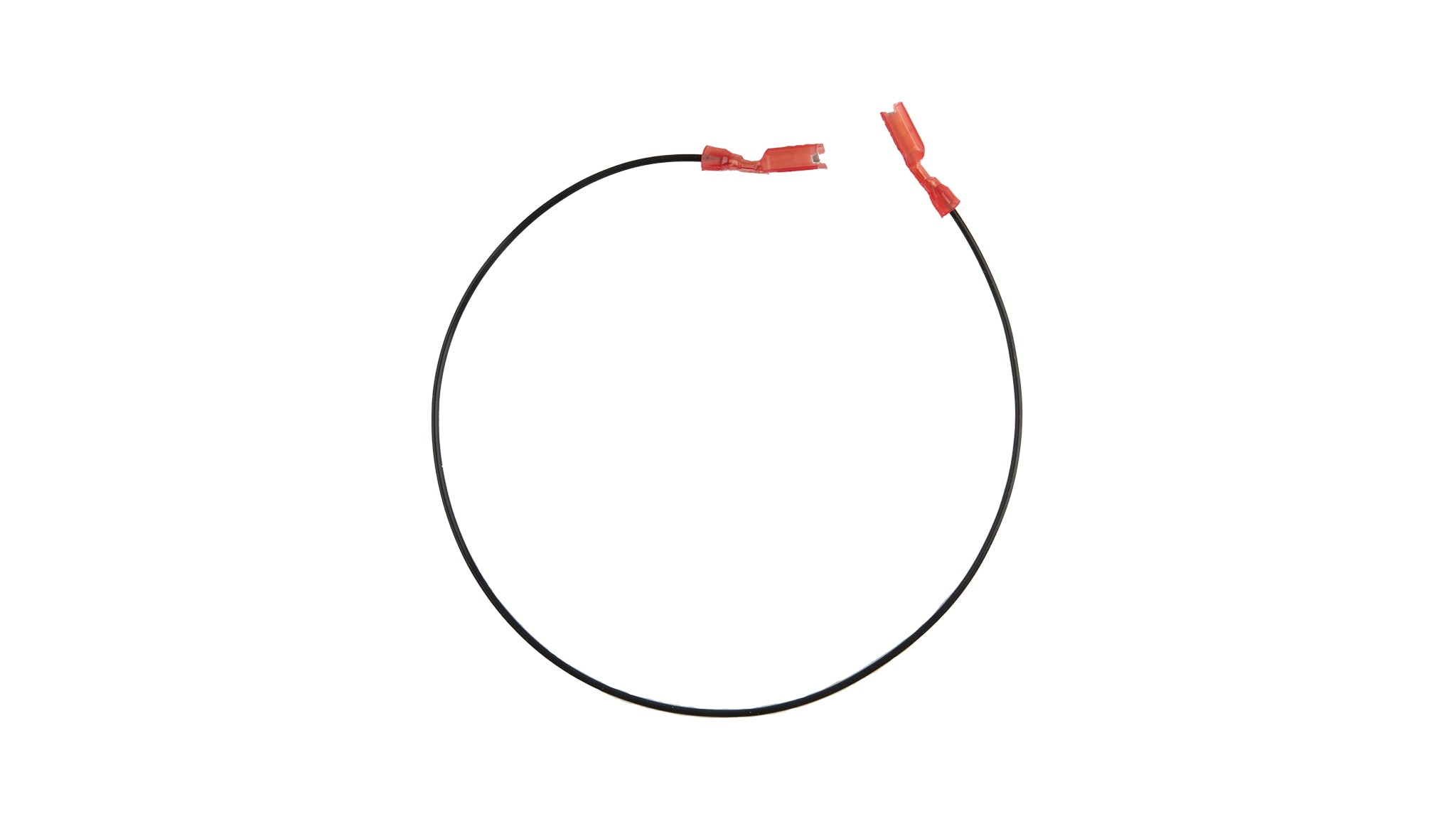

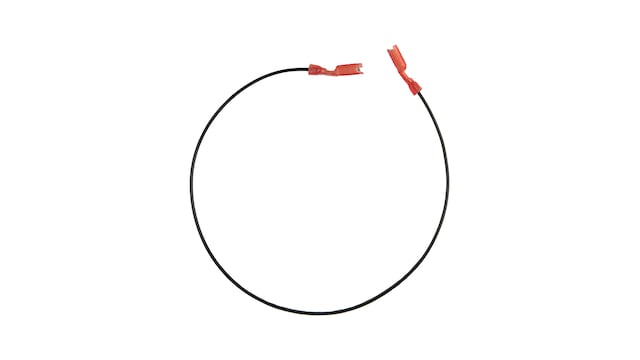

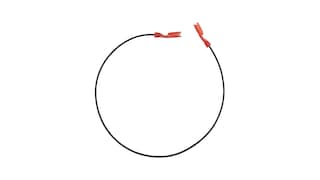

    • シャーシ・ケーブル x 1
    • グランド・ケーブル x 1

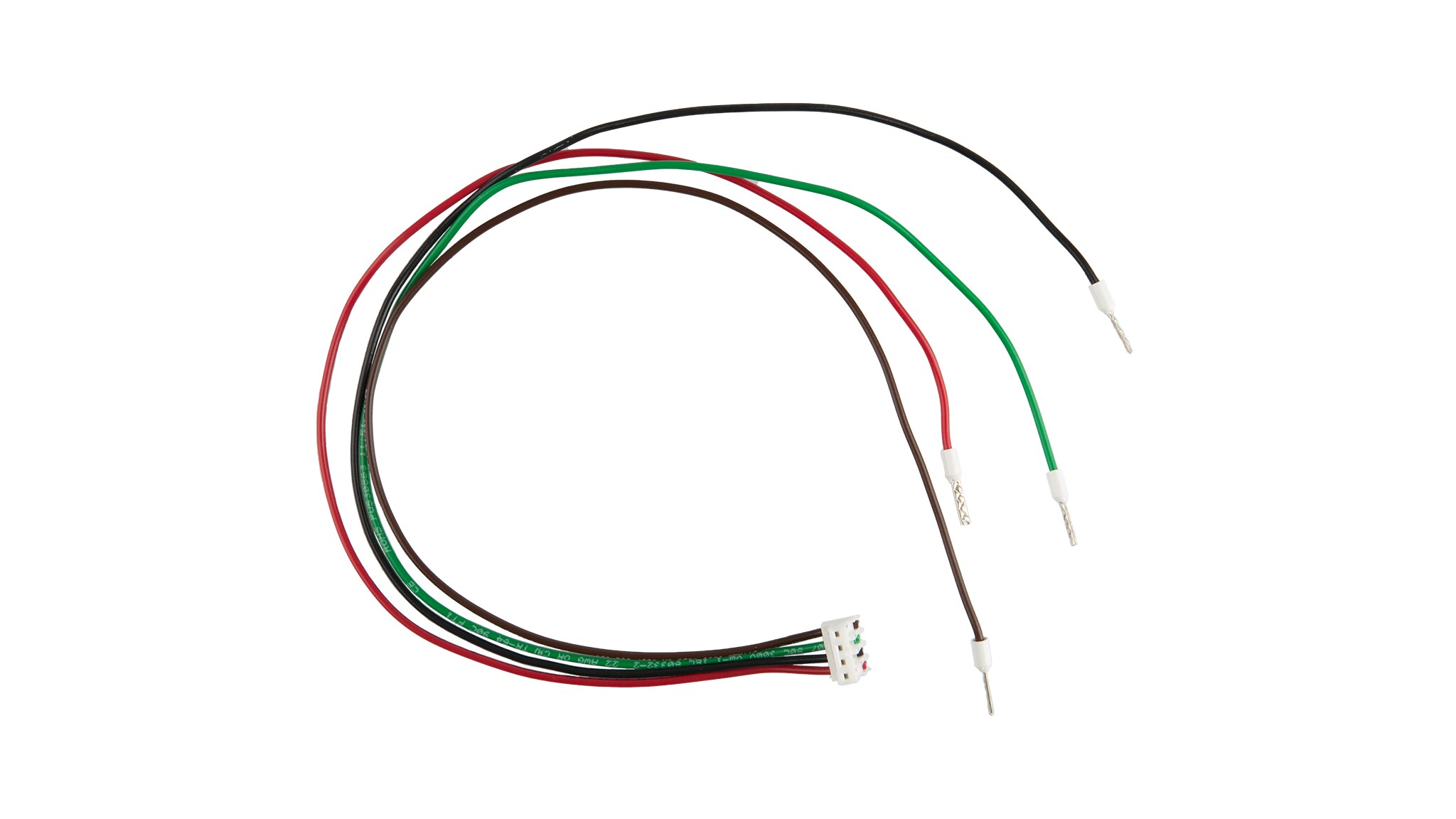

    • ホール・センサ・ケーブル x 2
    • エレクトリカル・トランスポート・プロトコル・リンク (ETPL) ケーブル x 1
    • アクリル樹脂カバー x 1
  • $1060.21 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
