BESS1500セル・モニタリング・ユニット (CMU)、3 x 18セル対応

RDBESS774A3EVB アクティブ

画像にカーソルを合わせると拡大表示されます。

CMU3 - RDBESS774A1EVBは、BMUへのエレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信インターフェースを備えたバッテリー・セル・モニタリング・ユニット (CMU) のリファレンス・デザインです。高電圧バッテリー・エネルギー蓄積システム (BESS) のハードウェアとソフトウェアの迅速なプロトタイプ作成に最適です。このボードは、デイジー・チェーン構成の3個のMC33774Aアナログ・フロント・エンド (AFE) を搭載しています。

このボードは最大54セルのバッテリー・モジュールの監視に使用できます。

温度などの計測用に、合計27個のGPIO/アナログ測定入力を備えています。

このボードは、RD-BESS1500BUNリファレンス・デザイン・バンドルの一部です。

ブロック図

CMU3 - RDBESS774A3EVB

RDBESS774A3EVB Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33774: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

電源スイッチ内蔵AC-DCコントローラ

  • TEA1721AT: HV Start-Up Flyback Controller with Integrated MOSFET for 5 W Applications, F~burst = 430 Hz

センサ

LPGおよびCNGガス（20～550 kPa）

  • FXPS7xx0A4: アナログ絶対圧センサ（20～550 kPa）

特長

電圧測定

  • 最大54セルに対応する3 x 18チャネルBCC、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

  • 3 x 9のアナログ入力（温度センサを含む）またはGPIO（高度なフィルタリング機能を搭載）

セル・バランシング

  • 最大300 mA（デフォルト設定）の温度制御機能を内蔵したセル・バランシング

圧力センシング

  • 熱暴走検出用のオンボード圧力センサ

通信

  • CMUとBMU間の絶縁ETPL通信

購入オプション

RDBESS774A3EVB-Image

クリックして展開

  • RDBESS774A3EVB
    アクティブ

  • 1500 V Battery Energy Storage Reference Design.

  • キットの内容：

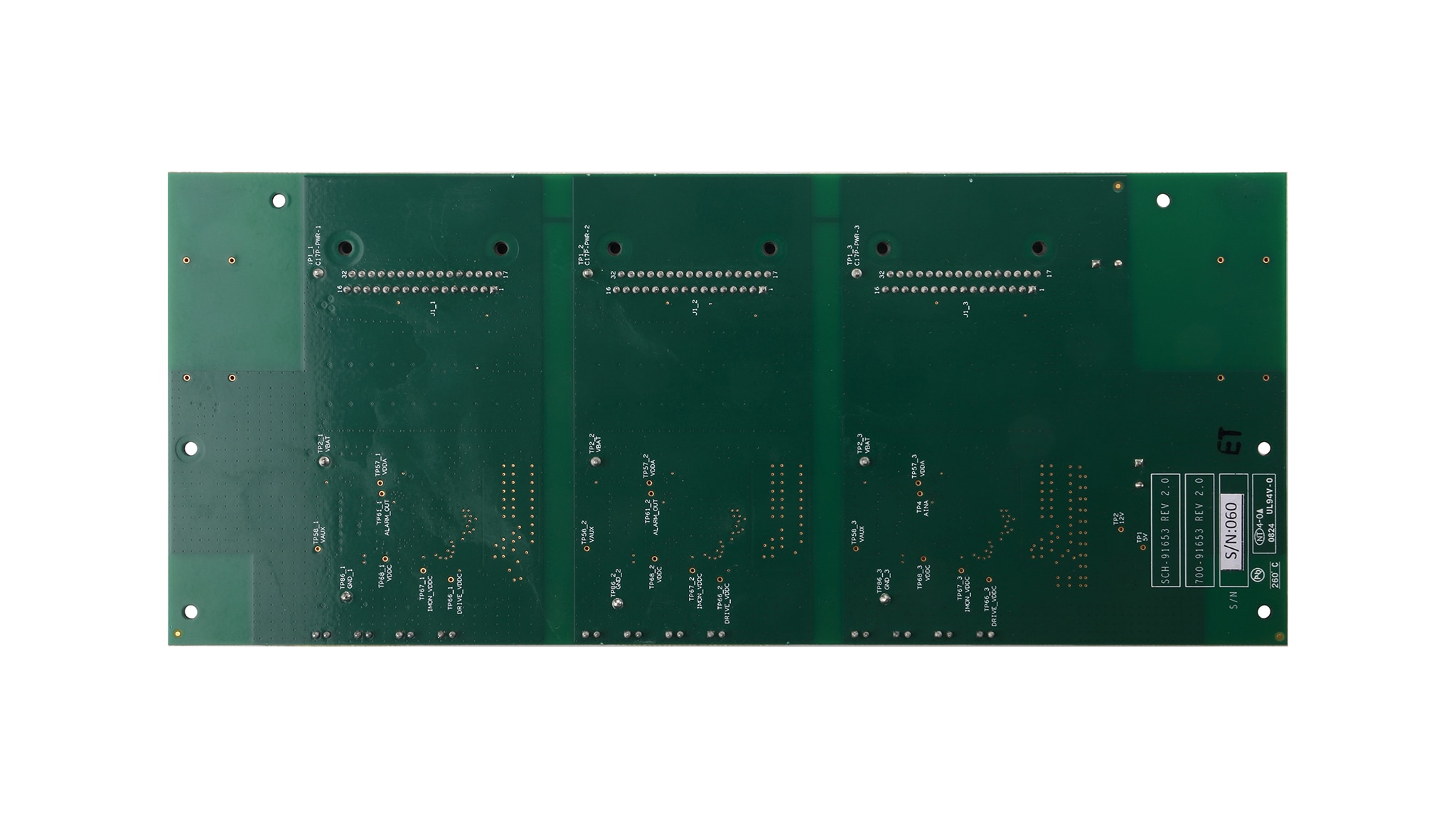

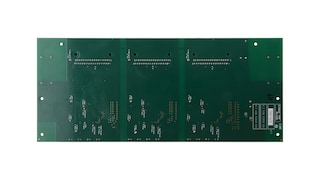

    • 組立ておよびテスト済み評価ボード/モジュール（静電気防止バッグ入り）x 1

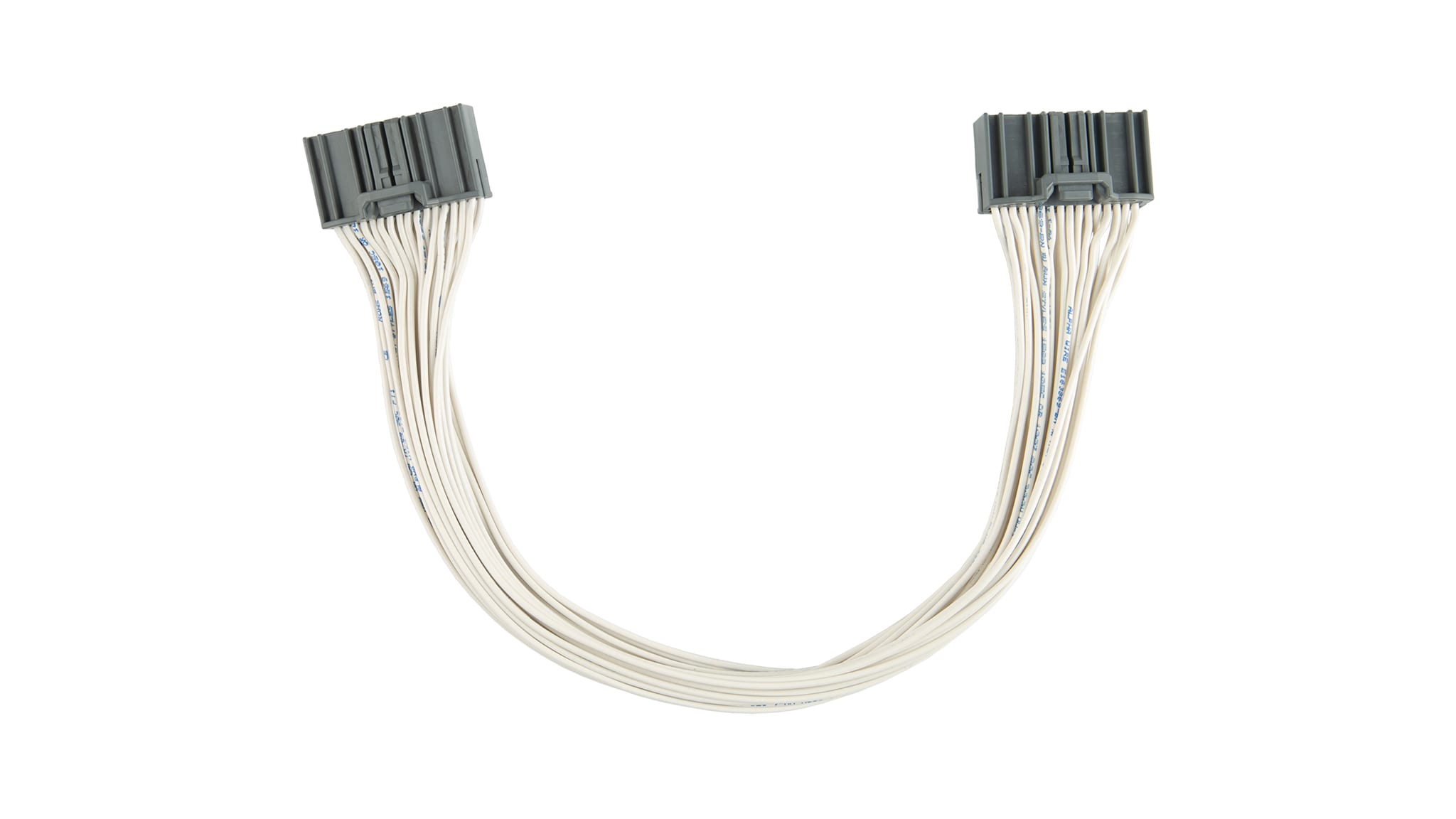

    • セル端子ケーブル x 3

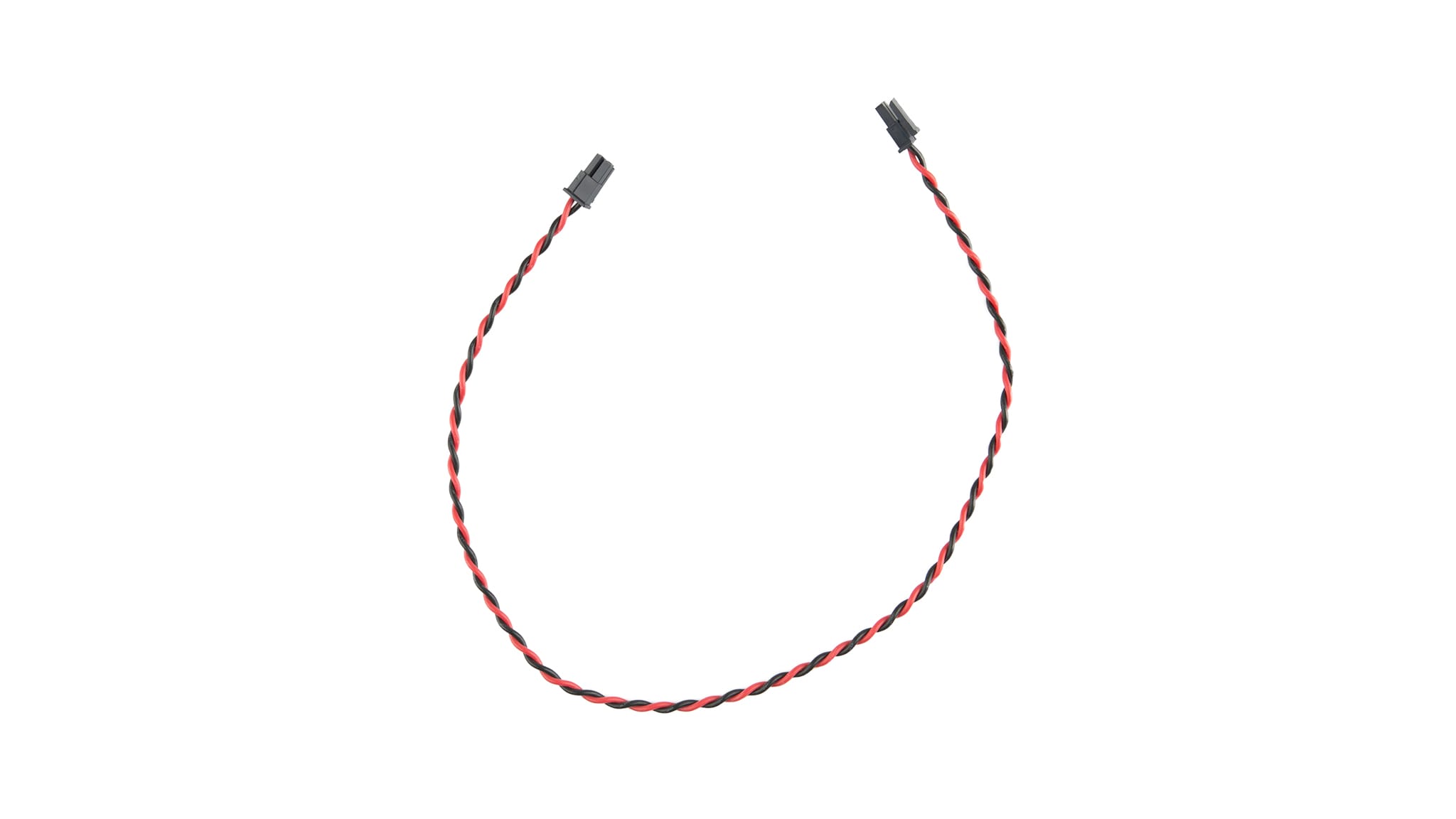

    • トランス物理層 (TPL) ケーブル x 1
  • JP¥ 63,235
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
