S32K358 高電圧バッテリー・エネルギー蓄積システム用バッテリー・マネジメント・ユニット (BMU)

RD-BESSK358BMU アクティブ

画像にカーソルを合わせると拡大表示されます。

BMU - RD-BESSK358BMUは、1500VBESSリファレンス・デザイン、またはカスタム・デザイン開発用のスタンドアロン・ボードに搭載されるバッテリー・マネジメント・ユニット (BMU) です。高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアの迅速なプロトタイプ作成に最適です。

このボードの複数のインターフェース（イーサネット、CAN FD、RS485）を使用して、家庭用、商用、産業用のコンテナ型またはモジュール型蓄電機器のエネルギー・マネジメント・システムと通信できます。

バッテリー・モジュールとの絶縁型シリアル通信のために、バッテリー・マネジメント通信ゲートウェイとトランシーバETPL（エレクトリカル・トランスポート・プロトコル・リンク）が装備されています。

このボードには、インターロックの監視、コンタクタの制御、サイバー・セキュリティのためのあらゆるコントロールおよびインターフェースが搭載されています。

ブロック図

S32K358 BMU

RD-BESSK358BMU Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

ハイサイド・スイッチ

  • XS2410: Quad 100 mΩ / Dual 50 mΩ, 3.0 V to 60 V High-Side Switch

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

BLDC、Hブリッジ、ステッパ

  • HB2000: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver

バッテリー通信用IC

  • MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCF2131: 水晶振動子搭載のナノパワー高精度RTC

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

インターフェース

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ

セキュリティ＆認証

セキュア・カーアクセス

  • NCJ37x: Automotive Secure Element with Passive NFC, I2C and SPI Interfaces

もっと見る

特長

インターフェース

  • CAN FDインターフェース x 1、TPLインターフェース（絶縁型2 Mbpsシリアル通信）x 4
  • RS-485インターフェース x 1
  • ギガビット・イーサネット・インターフェース x 1
  • コンタクタ・ドライバ x 2（PWM節約機能および電流モニタリング付き）
  • バッテリー・ジャンクション・ボックスおよびDC-Linkバス用の過電流および逆極性保護出力 x 2
  • プリチャージ・コンタクタおよびDC-Linkバス・プリチャージ・コンタクタ

高度な機能

  • PWMベースのインターロック・パイロット・ループ
  • スリープ・モード時の低消費電流
  • 健全性計算のためのセル電圧とバッテリー電流測定の同期
  • サイバー・セキュリティおよびバッテリー・パスポート用のセキュア・エレメント (NCJ37) を搭載
  • MODBUSプロトコルにより、インダストリアル・ネットワークやエネルギー・マネジメント・システムへ容易に接続可能
  • CAN SICインターフェースにより、コンテナ型アーキテクチャのラック数を拡張可能
  • S32K358 MCUは、機能安全用のロックステップ・コアと通信およびユーザー・アプリケーション用のQMコアを搭載

購入オプション

RD-BESSK358BMU-Image

クリックして展開

  • RD-BESSK358BMU
    アクティブ

  • 1500 V Battery Energy Storage Reference Design.

  • キットの内容：

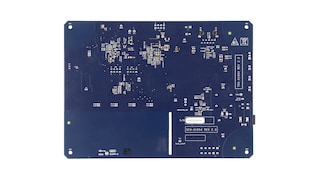

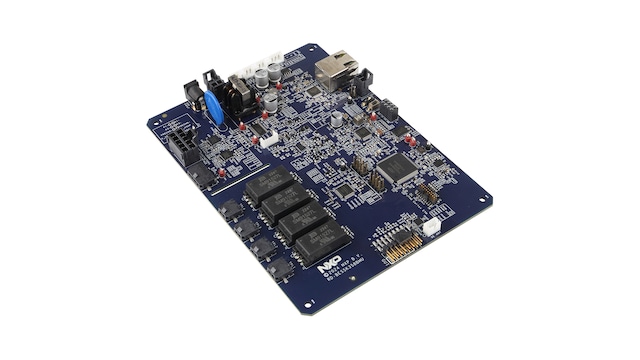

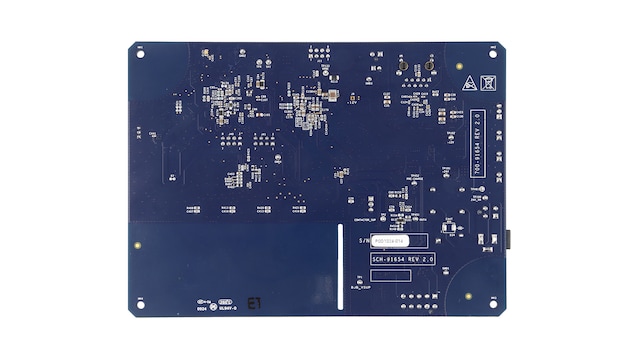

    • RD-BESSK358BMUボード x 1

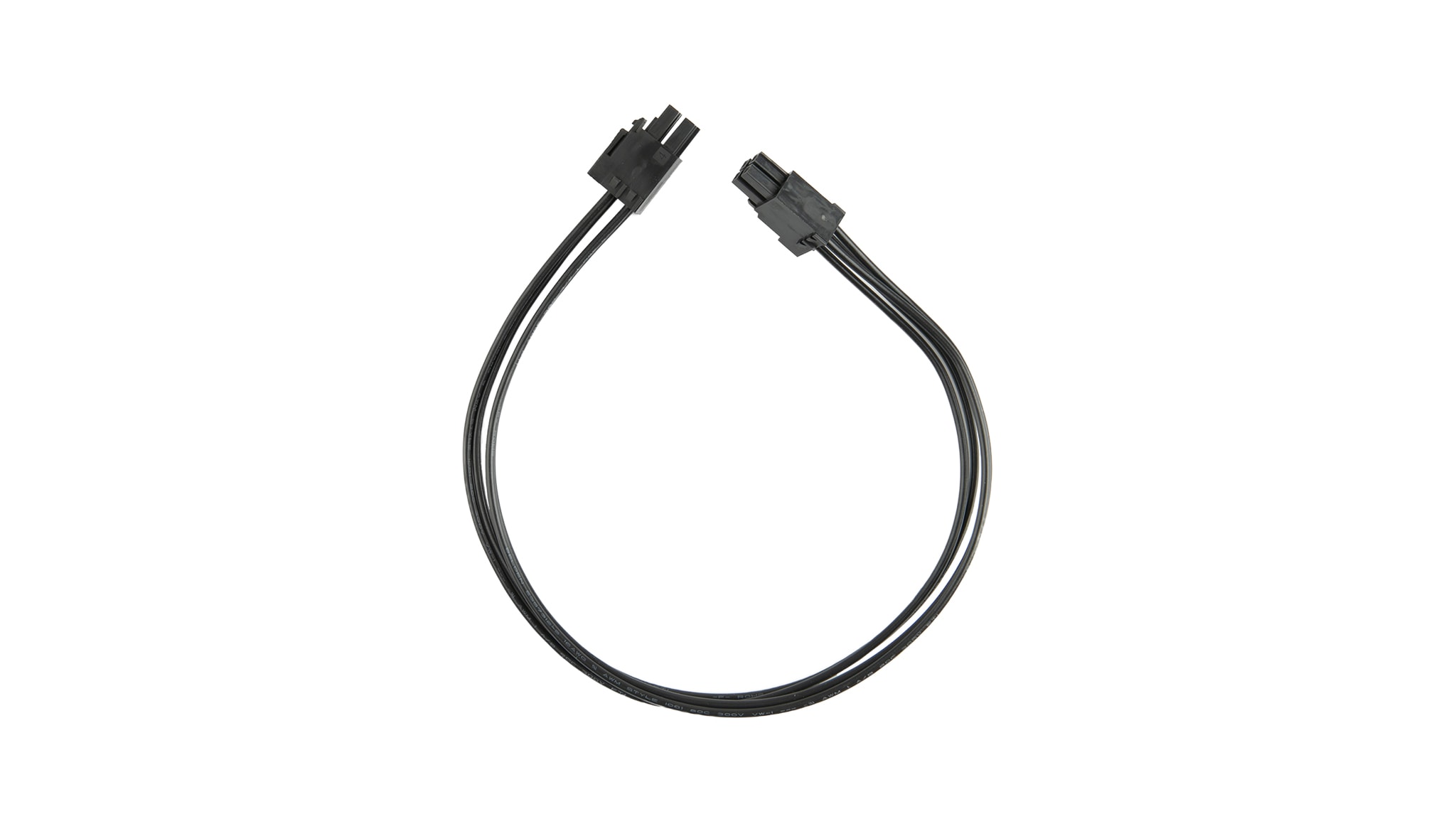

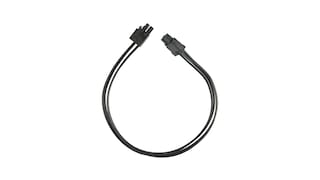

    • 電源（24 V DC、3.75 A）x 1
    • 電源コード x 1
    • ETPLケーブル x 1

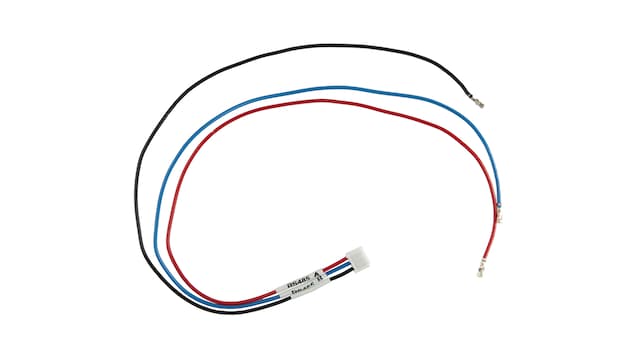

    • RS-485ケーブル x 1
    • イーサネット・ケーブル x 1

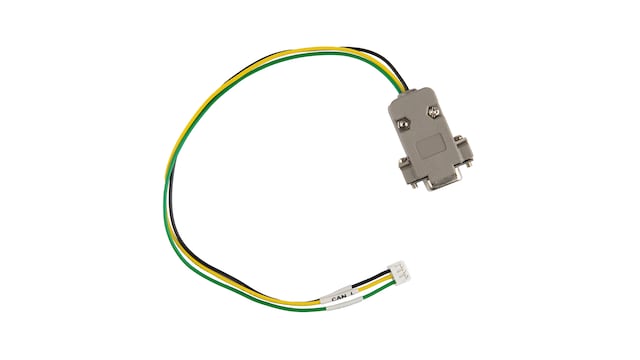

    • コントローラ・エリア・ネットワーク (CAN) ケーブル x 1

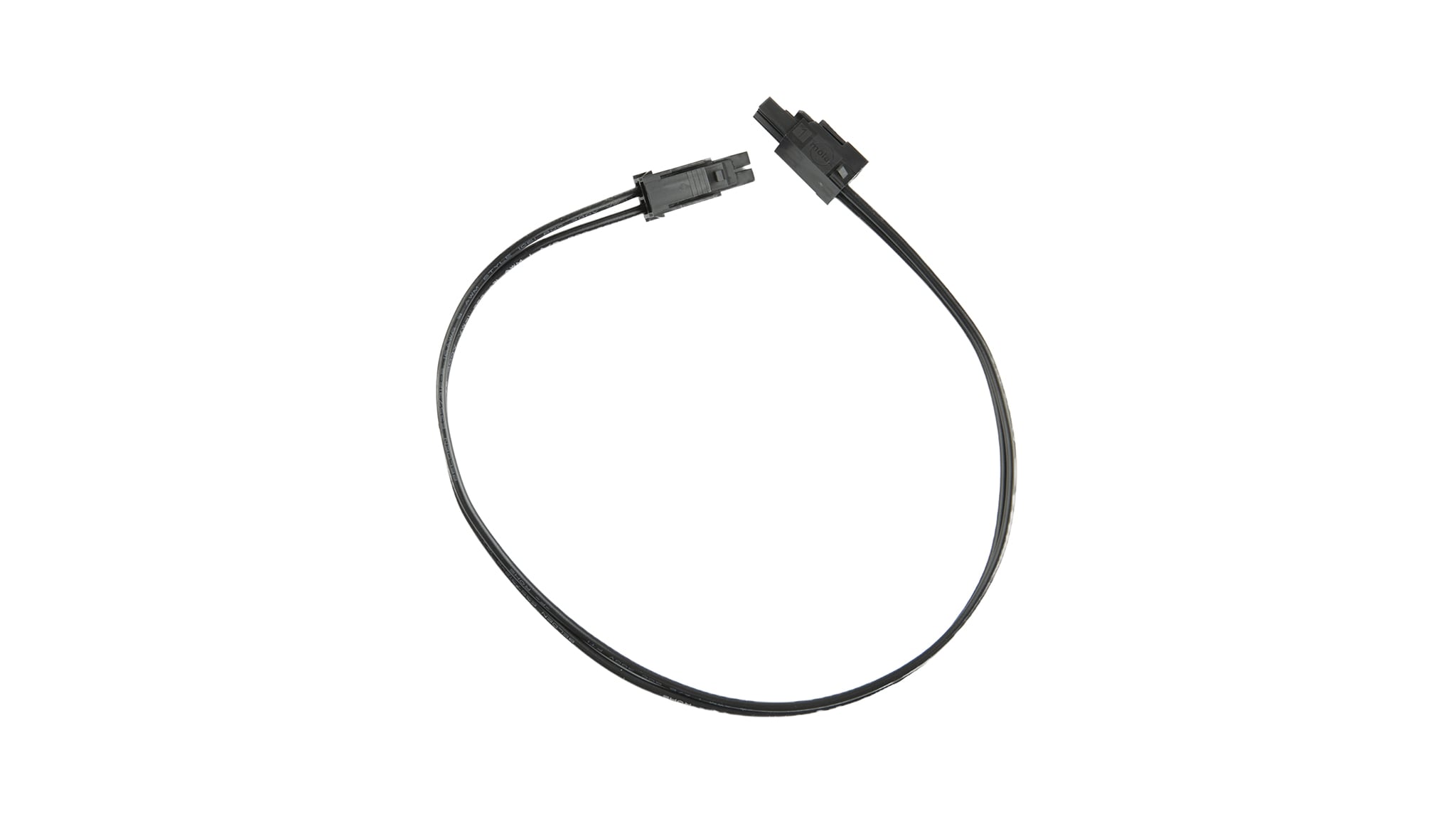

    • インターロック・ケーブル x 1

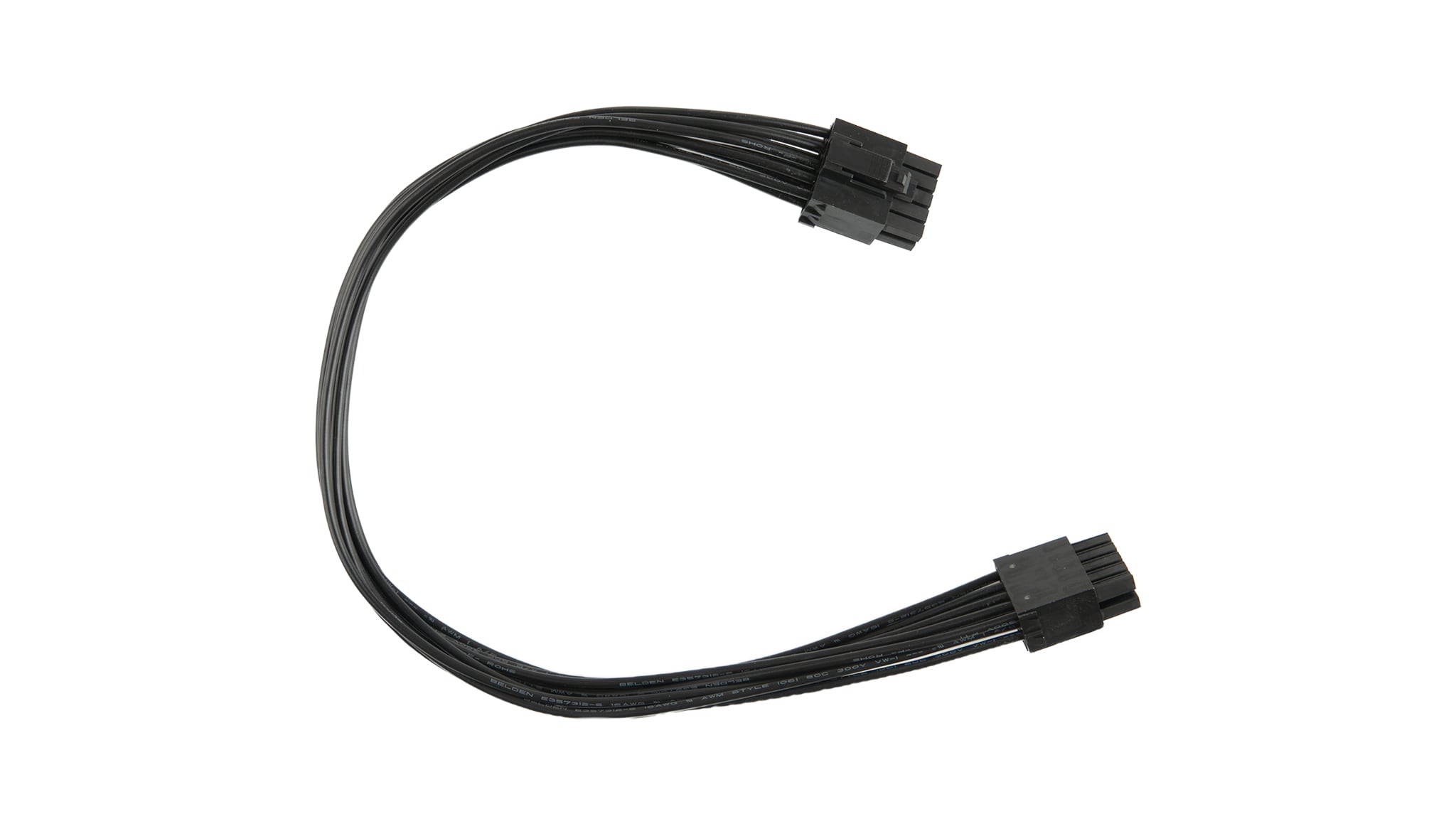

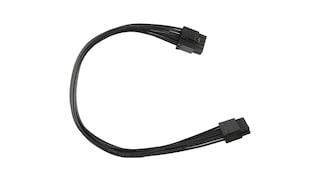

    • コンタクタ・ケーブル x 1
    • セキュア・エレメント・アンテナ x 1
    • USB-RS-485コンバータ
  • $504.70 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
