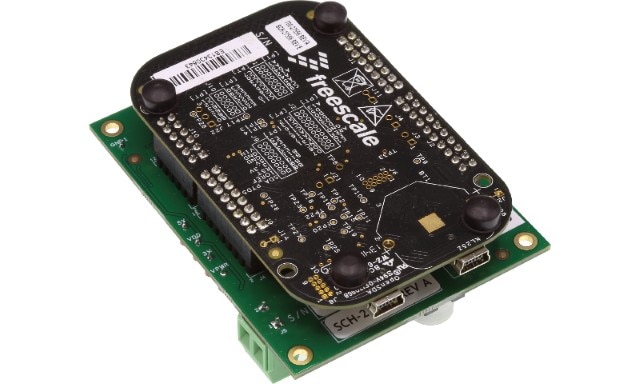

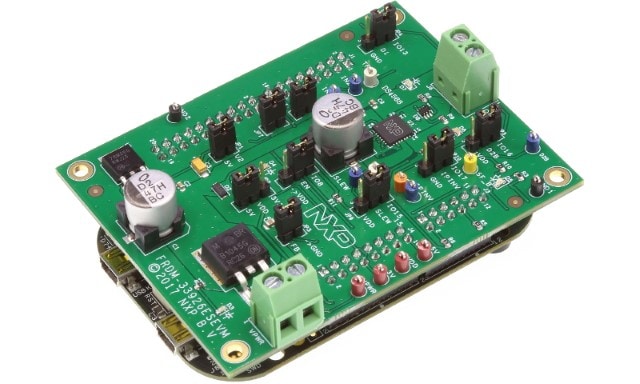

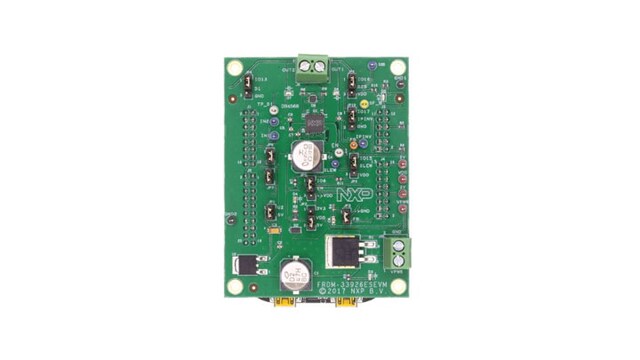

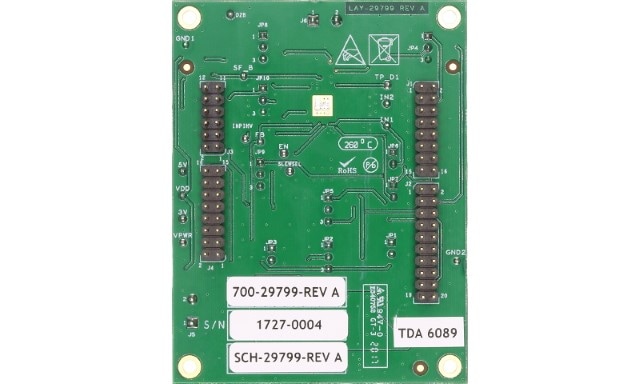

Freedom Kit for MC33926 H-Bridge, Brushed DC Motor Driver

FRDM-33926ESEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

The Evaluation Kit features the 33926, which is a monolithic H-Bridge Power IC designed primarily for automotive electronic throttle control, but applies to any low-voltage DC servo motor control application within the current and voltage limits stated in this specification.

The 33926 can control inductive loads with currents up to 5.0 A peak. RMS current capability is subject to the degree of heat-sinking provided to the device package. Internal peak-current limiting (regulation) is activated at load currents above 6.5 A ± 1.5 A output loads can be pulse-width modulated (PWM’ed) at frequencies up to 20 kHz supported with FRDM-KL25Z

製品詳細

対応製品

パワーマネージメント

BLDC、Hブリッジ、ステッパ

  • MC33926: H-Bridge, Brushed DC Motor Driver, 5-28 V, 5 A, 20 kHz

Features

Power Management

  • 8.0 V to 28 V Continuous Operation (Transient Operation from 5.0 V to 40 V)
  • 3.0 V and 5.0 V TTL / CMOS Logic Compatible Inputs
  • 225 mΩ maximum RDS(ON) @ 150°C (each H-Bridge MOSFET)

General Specifications

  • Overcurrent Limiting (Regulation) via Internal Constant-Off-Time PWM
  • Output Short Circuit Protection (Short to VPWR or Ground)
  • Temperature-Dependant Current-Limit Threshold Reduction
  • All Inputs have an Internal Source/Sink to Define the Default (Floating Input) States
  • Sleep mode with Current Draw < 50 µA (with Inputs Floating or Set to Match Default Logic States)

Software

  • SPIGen provides a PC-based interface allowing you to easily exercise FRDM-33926ESEVM functions to control a DC Brushed Motor. SPIGen runs on any Windows 7 or Windows 10 system and supports a maximum PWM frequency of 40 kHz.

購入オプション

KIT33926ESEVM-Image

クリックして展開

  • KIT33926ESEVM
    アクティブ

  • Freedom Kit for MC33926 H-Bridge, Brushed DC Motor Driver.

    • Assembled and tested FRDM-33926ESEVM in an anti-static bag
    • Warranty card
    • FRDM-KL25Z MCU board
  • $54.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
FRDM-33926ESEVM-Image

クリックして展開

  • FRDM-33926ESEVM
    アクティブ

  • Freedom Kit for MC33926 H-Bridge, Brushed DC Motor Driver.

      • Assembled and tested FRDM-33926ESEVM in an anti-static bag
      • Warranty card
  • $18.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
N true 0 TSPFRDM-33926ESEVMja 2 データ・シート Data Sheet t520 1 ユーザ・ガイド User Guide t792 1 ja ja 1 1 2.0 English 1512591061273740248718 TSP 12.9 MB None None documents Y None 1512591061273740248718 /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf 12949255 /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf KTFRDM33926ESEVMUG N N 2017-12-06 FRDM-33926ESEVM Evaluation Board User Guide /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf User Guide N 132339537837198660 2022-12-07 pdf N en Dec 6, 2017 User Guide t792 ユーザ・ガイド User Guide N FRDM-33926ESEVM Evaluation Board User Guide false ja データ・シート Data Sheet 1 2 16.0 English The 33926 is a monolithic H-Bridge Power IC designed primarily for automotive electronic throttle control, but is applicable to any low-voltage DC servo motor control application within the current and voltage limits stated in this specification. 1099331234380722331664 TSP 745.2 KB None None documents None 1099331234380722331664 /docs/en/data-sheet/MC33926.pdf 745223 /docs/en/data-sheet/MC33926.pdf MC33926 documents N N 2017-10-31 MC33926, 5.0 A Throttle Control H-Bridge - Data Sheet /docs/en/data-sheet/MC33926.pdf /docs/en/data-sheet/MC33926.pdf Data Sheet N 980000996212993340 2022-12-07 pdf N en Feb 19, 2020 980000996212993340 Data Sheet Y N MC33926, 5.0 A Throttle Control H-Bridge - Data Sheet false 0 FRDM-33926ESEVM downloads ja true 0 Y TSP データ・シート 1 /docs/en/data-sheet/MC33926.pdf 2017-10-31 1099331234380722331664 TSP 2 Feb 19, 2020 Data Sheet The 33926 is a monolithic H-Bridge Power IC designed primarily for automotive electronic throttle control, but is applicable to any low-voltage DC servo motor control application within the current and voltage limits stated in this specification. None /docs/en/data-sheet/MC33926.pdf English documents 745223 None 980000996212993340 2022-12-07 N /docs/en/data-sheet/MC33926.pdf MC33926, 5.0 A Throttle Control H-Bridge - Data Sheet /docs/en/data-sheet/MC33926.pdf documents 980000996212993340 Data Sheet N en None Y pdf 16.0 N N MC33926, 5.0 A Throttle Control H-Bridge - Data Sheet 745.2 KB MC33926 N 1099331234380722331664 ユーザ・ガイド 1 /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf 2017-12-06 1512591061273740248718 TSP 1 Dec 6, 2017 User Guide ユーザ・ガイド Y None /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf English 12949255 None User Guide 2022-12-07 N /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf FRDM-33926ESEVM Evaluation Board User Guide /docs/en/user-guide/KTFRDM33926ESEVMUG.pdf documents 132339537837198660 User Guide N en None t792 pdf 2.0 N N FRDM-33926ESEVM Evaluation Board User Guide 12.9 MB KTFRDM33926ESEVMUG N 1512591061273740248718 true Y Tools
