KITFS23SKTEVM
アクティブ -
FS23 Safety SBC Programming Socket Board.
キットの内容：
- 組立ておよびテスト済み評価ボードとプログラム済みS32K144マイクロコントローラ（静電気防止バッグ入り）
- 2ポジションおよび3ポジション対応のPhoenixコネクタ
- USB-STD A to USB-micro Bケーブル
- アナログ・ツールボックス
- KITFS23SKTEVM

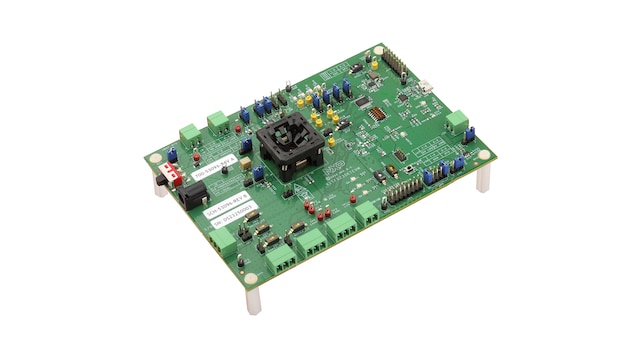

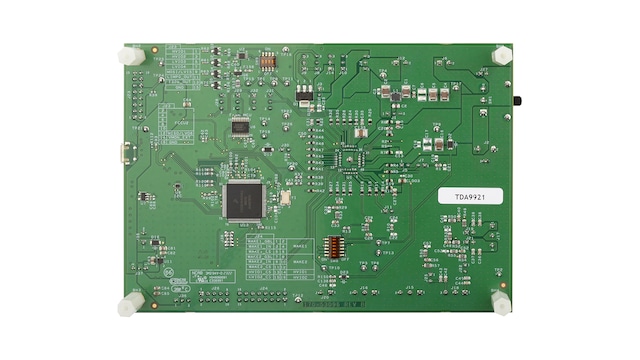

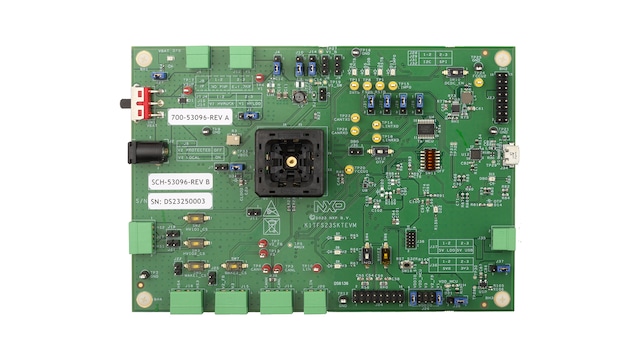

FS23セーフティSBCプログラミング・ソケット・ボード
KITFS23SKTEVMは、デバイスのすべての機能を実行し、アプリケーションの主要な部分の計測を行える柔軟性を備えており、またQFN48ソケットを搭載しているため、お客様はFS23デバイス・ファミリを容易に構成できます。すべてのレギュレータ、ハイサイド・ドライバ、CAN/LINバスにコネクタを介してアクセス可能です。オンボードのS32K144とFS23 NXP GUIソフトウェアを組み合わせることで、12 Vの車載アプリケーションを対象としたFS23 SBCの完全な設定と制御が可能になります。
デバイスをソケットに簡単に配置するだけで、ワンタイム・プログラミング (OTP) エミュレーション、機能テスト、またはOTPヒューズのプログラミングを実行できます。FS23のOTPを行うために追加のツールは必要ありません。
製品詳細
特長
マイクロコントローラ (MCU)
- 32ビットArm® Cortex®-M4FベースのS32K144を搭載し、GUIに簡単に接続してレジスタ・アクセス、OTPエミュレーション、ヒューズの操作などを行えます。
USB
- USB micro-Bコネクタ搭載USBインターフェース
ソフトウェア・サポート
- MCUにファームウェアを事前に書き込み済み
- アプリケーション開発に適したGUI（SPIまたはI²Cバス、I/O、CAN、LIN、セーフティ出力、デバッグ、AMUX、レギュレータへのアクセス）
電源
- JackまたはPhoenixコネクタを介した外部12 V電源
パワー・マネジメント
- BUCK、3.3 Vまたは5.0 V、最大400 mA、またはHVLDO1、3.3 Vまたは5.0 V、最大250 mA
- HVLDO2、3.3 Vまたは5.0 V、最大100 mA
- HVLDO3、3.3 Vまたは5.0 V、最大150 mA
外部セーフティ・ピン
- FS0B、LIMP0
サポート
- デバッグ・モード・アクセス
- OTPヒューズの手動または自動プログラミング
- コネクタによりデジタル信号への容易なアクセスが可能
状態
- LEDが信号とレギュレータの状態を表示
- 外部VMONをテストするためのアナログ可変抵抗
- 複数のデバイスの機能テストとプログラミングを可能にする、はんだ付けされていないQFN48ソケット
購入オプション
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
KITFS23SKTEVM Schematics
-
Design Tool
KITFS23SKTEVM Design Files
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
シミュレーションとモデリング・ツール
NXP GUI for Automotive PMIC Families
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
