長期製品供給
対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。

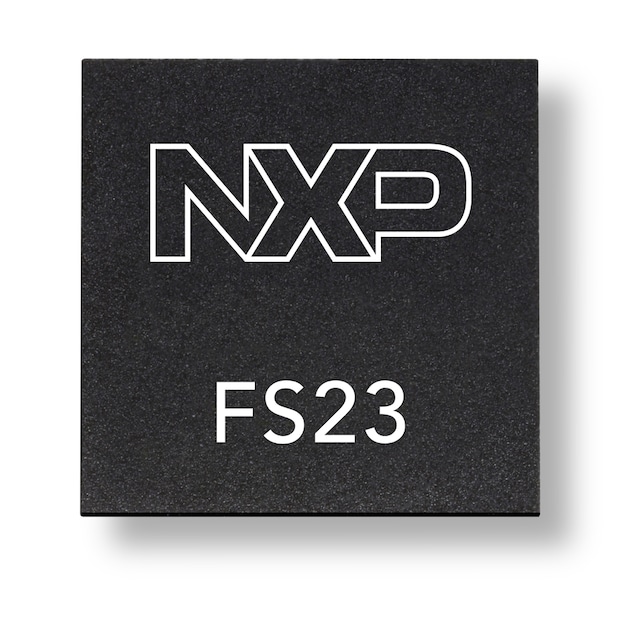

パワー・マネジメント、CAN、LINの機能を備えたセーフティ・システムベーシス・チップ (SBC) ファミリ
FS23システムベーシス・チップ (SBC) は、ピン互換性とソフトウェア互換性を備えた拡張可能なデバイス・ファミリです。LDOバージョンからDC-DCバージョンまで、およびQMからASIL Bまでの拡張性を持つFS23 SBCは、CANおよびLINトランシーバに加え、最新世代の車載電子制御ユニット (ECU) でよく使用される多くのシステム機能を備えています。
FS23 SBCはシステムに付加価値を提供し、高度な統合によってボディ＆コンフォート市場の部品表 (BOM) コストを最適化します。
このデバイスは、高いレベルの柔軟性により、S32Kプロセッサ・ベースのアプリケーションやマルチベンダー・プロセッサに適しています。
FS23および関連ツール（ドキュメント、ソフトウェア、およびボード）は、限られたお客様のみご利用いただけます（NDAが必要です）。詳細については、NXPの営業担当者までお問い合わせください。
製品詳細
特長
パワー・マネジメント
- ツリー式の電源レールによるマイクロコントローラとセンサへの電源供給
- ピン互換性を備えた拡張可能なファミリで、100 mAから最小400 mAまでのソリューションに対応
- 設定可能な電圧および電源投入/切断シーケンス
- 3つの電源モード（実行、低消費電力ON、低消費電力OFF）で、低いシステム静止電流と高速のウェイクアップを管理
システム・ソリューション
- 最大5 Mbit/sのCANフレキシブル・データ・レート（FD）トランシーバとLINトランシーバ
- 周期的センスまたはウェイクアップ・ソースを備えたハイサイド・ドライバ
- システム・センシング用アナログ・マルチプレクサ
- 独立したカウンタを備えた最長194日間の長時間タイマ
- ボード上の外部電圧監視
- 設定可能なGPIO（高電圧および低電圧）
- ウェイクアップ・ソース
- 高度な「リンプ・ホーム」機能
機能安全
- 設計およびプロセス（ISO 26262）によるスケーラブルな安全コンセプト（QMおよびASIL B）
- 高度なウォッチドッグを含むフェイルセーフ機能をサポート
- 潜在的な障害の監視用にABISTオンデマンドを実装
- FCCUに依存しないMCU HW監視機能を備え、複数のタイプのアプリケーションに対応
構成とイネーブルメント

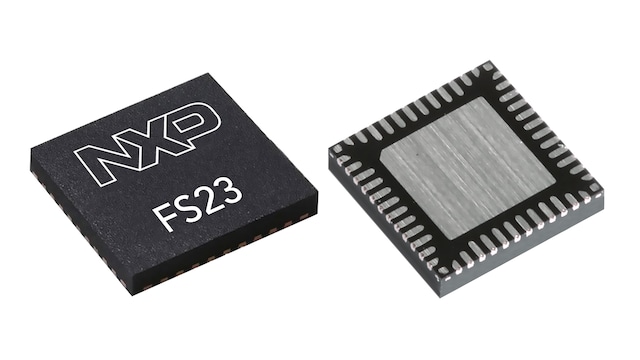

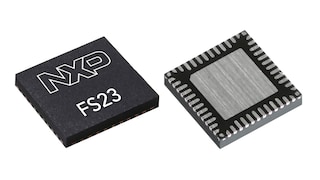

- 熱管理を最適化するエクスポーズド・パッド付きQFN48
- ワンタイム・プログラミング (OTP) ヒューズ・メモリによる、デバイスの永久的カスタマイズ
- システム開発および評価用の一時的なOTPエミュレーション・モード
比較表
| 品番 | 説明 | OTPファイルとレポート | 主な特徴 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| CAN | LIN | LDT | V1レギュレータ・タイプ | V1電圧 | V2電圧 | V3電圧 | 安全グレード | |||
| MFS2323BMBA1EP | HVBUCKバージョンのスーパーセット、ASIL B | BA1レポート、プログラミングおよび設定ファイル | あり | あり | あり | HVBUCK | 5 V | 3.3 V | 5 V | ASIL B |
| MFS2323BMMA2EP | HVBUCKバージョンのスーパーセット、QM | MA2レポート、プログラミングおよび設定ファイル | あり | あり | あり | HVBUCK | 5 V | 3.3 V | 5 V | QM |
| MFS2303BMBA3EP | HVLDOバージョンのスーパーセット、ASIL B - FS23 + S32K1xx | BA3レポート、プログラミングおよび設定ファイル | あり | あり | あり | HVLDO | 5 V | 3.3 V | 5 V | ASIL B |
| MFS2303BMMA4EP | HVLDOバージョンのスーパーセット、QM | MA4レポート、プログラミングおよび設定ファイル | あり | あり | あり | HVLDO | 5 V | 3.3 V | 5 V | QM |
| MFS2323BMBA5EP | S32K311 + FS23評価ボード、S32K31X-Q100 | BA5レポート、プログラミングおよび設定ファイル | あり | あり | あり | HVBUCK | 5 V | 3.3 V | 5 V | ASIL B |
| MFS2303BMMA9EP | ドア制御ユニットの例 – 外部PNP使用のHVLDO | MA9レポート、プログラミングおよび設定ファイル | あり | あり | あり | HVLDO + 外部PNP | 3.3 V | 3.3 V | 5 V | QM |
| MFS2301BMBACEP | パーク・ロック・アクチュエータ (PLA) の例 | BACレポート、プログラミングおよび設定ファイル | あり | あり | なし | HVLDO | 5 V | 5 V | 5 V | ASIL B |
| MFS2320BMBB1EP | 内部分電箱 (IDB) の例：FS23 + S32K312 | BB1レポート、プログラミングおよび設定ファイル | あり | なし | なし | HVBUCK | 5 V | 5 V | 5 V | ASIL B |
| MFS2321BMBB2EP | ボディ制御モジュール (BCM) の例：FS23 + S32K324 | BB2レポート、プログラミングおよび設定ファイル | あり | あり | なし | HVBUCK | 5 V | 5 V | 5 V | ASIL B |
| MFS2323BMBBFEP | バッテリー・マネジメント・システム (BMS) の例 | BBFレポート、プログラミングおよび設定ファイル | あり | あり | あり | HVBUCK | 5 V | 5 V | 5 V | ASIL B |
製品プログラム
購入/パラメータ
5 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 電源電圧 [最小] (V) | 電源電圧 [最大] (V) | 出力電流 (A) | リニア/LDOレギュレータ数 | Number of Buck Regulators | Number of LDO | Regulators-Buck Switching | Switching Frequency HV Buck (KHz) | チャネル数 | IQ (μA) | バッテリ・チャージャ | CAN PHY | LIN PHY | Safety Level | Voltage Monitoring | 対応MCU | 標準価格 | 製品機能 | 診断機能 | インターフェースと入力制御 | その他の機能 - アナログ | AEC-Q100 Temperature Range | Ambient Operating Temperature (Min to Max) (℃) | Junction Temperature (Min to Max) (℃) | パッケージタイプ | 開発ツール | Product Application |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 5.5 | 40 | 0.5 | 3 | — | 3 | — | — | 3 | 30, 40 | No battery charger | 1 | — | up to ASIL B | 1 | S32K1 | 1K @ US$2.10 | system basis chip | ABIST | I2C, SPI | AMUX, High-side drivers, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23LDOEVM, KITFS23SKTEVM | Body | |||
アクティブ | 5.5 | 40 | 0.1 | 3 | — | 3 | — | — | 3 | 30, 40 | No battery charger | 1 | 1 | up to ASIL B | 1 | S32K1 | 1K @ US$2.60 | system basis chip | ABIST, FCCU, Watchdog | SPI | 2 I/Os, 2 Wake-up inputs, 4 High-side drivers, AMUX, LDT | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23LDOEVM, KITFS23SKTEVM | Body and comfort, End nodes | |||
アクティブ | 5.5 | 40 | 0.7 | 2 | 1 | 2 | 1 HV buck output 3.3V to 5V | 450, 2200 | 3 | 20, 30 | No battery charger | 1 | — | up to ASIL B | 1 | S32K1, S32K3 | 1K @ US$2.35 | system basis chip | ABIST | I2C, SPI | AMUX, High-side drivers, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23LDOEVM, KITFS23SKTEVM | Body | |||
アクティブ | 5.5 | 40 | 0.4 | 3 | 1 | 2 | 1 HV buck output 3.3V to 5V | 2200 | 3 | 20, 30 | No battery charger | 1 | — | up to ASIL B | 1 | Aurix TC2xx/TC3xx, RH850F1L, S32K1, S32K3, Traveo II series | 1K @ US$2.35 | system basis chip | ABIST, FCCU, Watchdog | SPI | 2 I/Os, 2 Wake-up inputs, 4 High-side drivers, AMUX | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23SKTEVM | Body and comfort, End nodes | |||
アクティブ | 5.5 | 40 | 0.4 | 3 | 1 | 2 | 1 HV buck output 3.3V to 5V | 450 | 3 | 20, 30 | No battery charger | 1 | 1 | up to ASIL B | 1 | Aurix TC2xx/TC3xx, RH850F1L, S32K1, S32K3, Traveo II series | 1K @ US$2.86 | system basis chip | ABIST, FCCU, Watchdog | SPI | 2 I/Os, 2 Wake-up inputs, 4 High-side drivers, AMUX, LDT | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23SKTEVM | Body and comfort, End nodes |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
7 ドキュメント
コンパクトリスト
アプリケーション・ノート (5)
-
AN14128 - FS23 Hardware Guidelines[AN14128]
カタログ (1)
-
車載用セーフティ・システム・ベーシス・チップ – パンフレット[SBCAUTOBRA4]
データ・シート (1)
7 ドキュメント
コンパクトリスト
アプリケーション・ノート (5)
-
AN14128 - FS23 Hardware Guidelines[AN14128]
カタログ (1)
-
車載用セーフティ・システム・ベーシス・チップ – パンフレット[SBCAUTOBRA4]
データ・シート (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
4 ハードウェア提供
-
評価・開発ボードFS23セーフティSBCプログラミング・ソケット・ボード
-
評価・開発ボードFS23セーフティSBC評価ボード、BUCKはんだ付け済みバージョン
-
評価・開発ボードS32K31XEVB-Q100 車載向け汎用評価ボード
アクティブ -
評価・開発ボードFS23セーフティSBC評価ボード、LDOはんだ付け済みバージョン
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
5 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
NXP GUI for Automotive PMIC Families
-
BSPとデバイスドライバ
Automotive SW - SBC/PMIC - Real-Time Drivers
-
シミュレーションとモデリング・ツール
FS23 Package Collateral
-
シミュレーションとモデリング・ツール
FS2320 FS2400 HVBUCK Simplis Model
-
シミュレーションとモデリング・ツール
NXP GUI for Automotive PMIC Families
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
