MM9Z1_638 - 4-Cell Lithium Battery

RD9Z1-638-4Li

画像にカーソルを合わせると拡大表示されます。

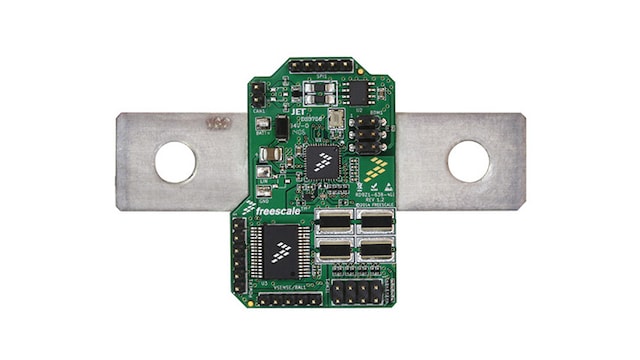

The NXP ® RD9Z1-638-4Li reference design is a battery management system (BMS) for 4-Cell Li-Ion battery applications and features the NXP MM9Z1_638 Battery Sensor Module. It demonstrates the product capabilities where high EMC performance is required. It also features an 8-pin standalone CAN transceiver to interface with other modules.

ブロック図

Cell Lithium Battery

MM9Z1_638 4-Cell Lithium Battery Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S12 MagniVミックスド・シグナルMCU

  • S12ZVC: S12ZVC Mixed-Signal MCU for Automotive and Industrial CAN Applications

パワーマネージメント

コンフィギュラブル・スイッチ

  • MC33879: Configurable Octal Serial Switch

バッテリー・センサ

  • MM9Z1_638: CAN/LIN対応バッテリー・センサ

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1044: 高速CANトランシーバ、スタンバイ・モード搭載 - Mantisファミリ

Features

Functionality

  • Embedded 16-bit S12Z MCU
  • Embedded power management
  • Four voltage sensing inputs (VSENSE3 to VSENSE0)
  • Internal temperature sensing
  • Battery current sensing via mounted shunt (ISENSE)

Interfaces

  • High-Speed CAN interface
  • LIN 2.2/2.1/2.0 interface

Debugging

  • BDM interface for programming and debugging

購入オプション

RD9Z1-638-4LI-Image

クリックして展開

  • RD9Z1-638-4LI
    アクティブ

  • Reference design - Xtrinsic MM9Z1_638, 4 Cell Lithium-Ion application with CAN and LIN interface.

  • Kit contains:

    • Assembled and tested 100 µΩ shunt board in an anti-static bag
    • Warranty card
  • の数量に対して 1
