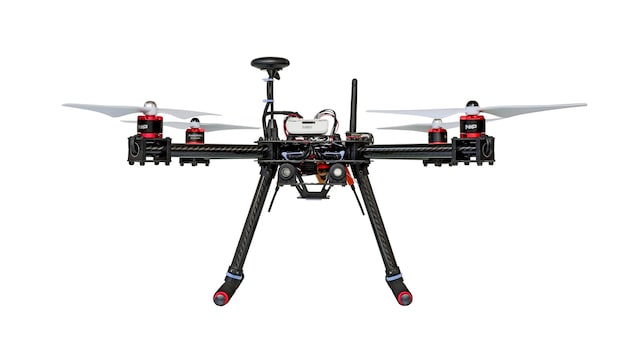

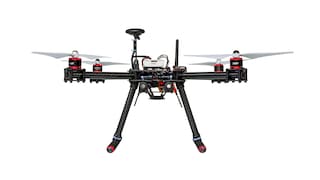

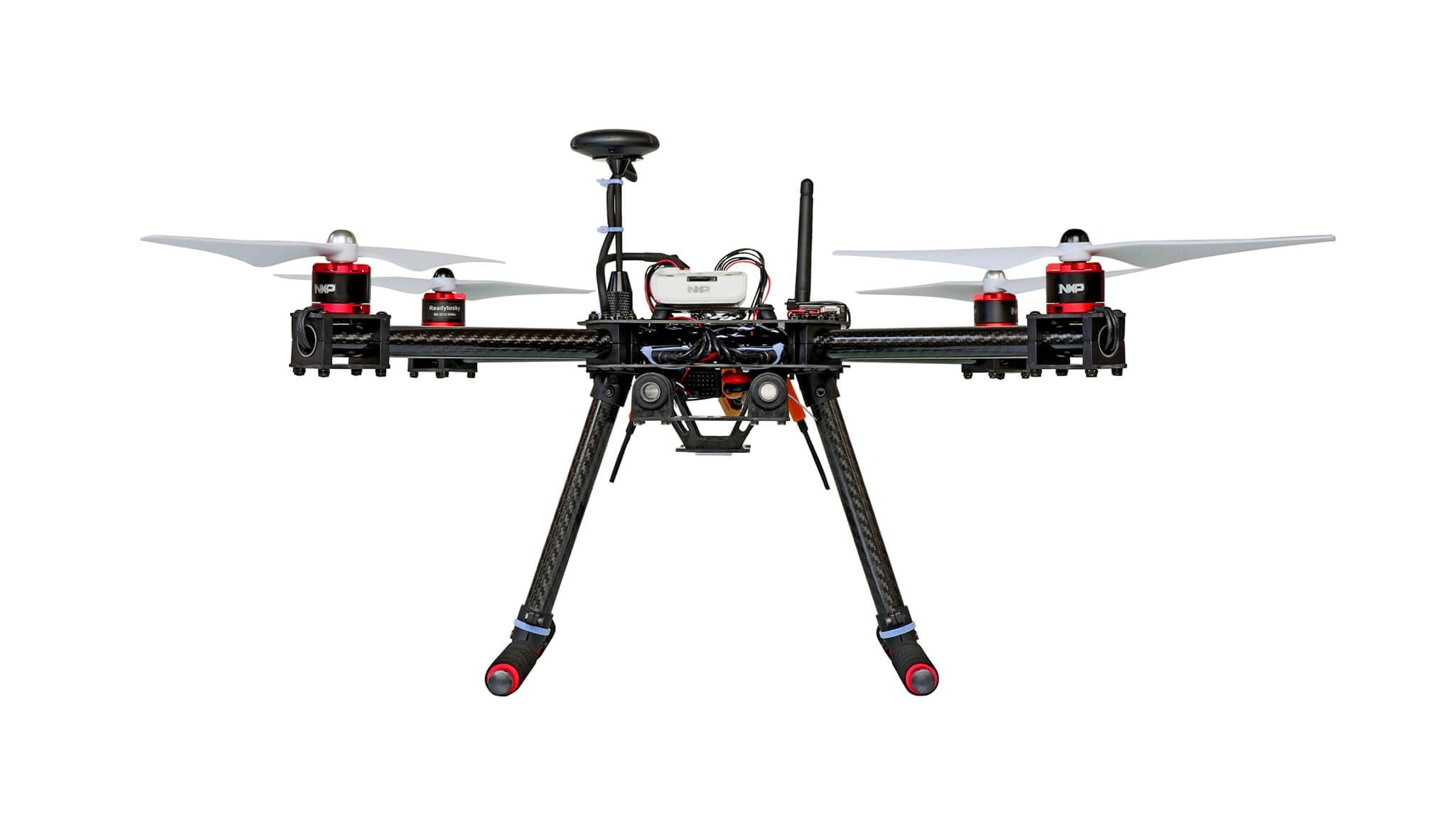

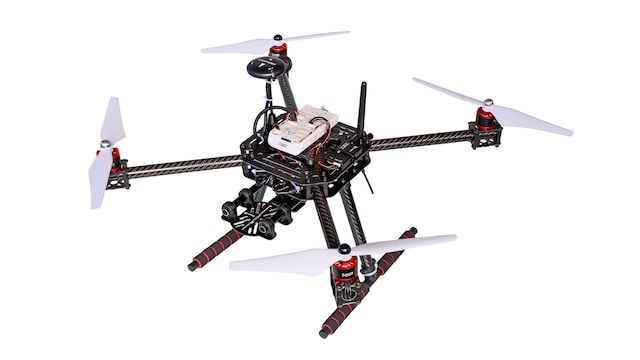

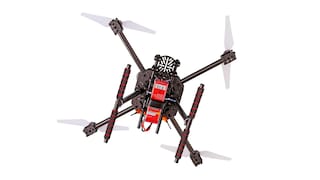

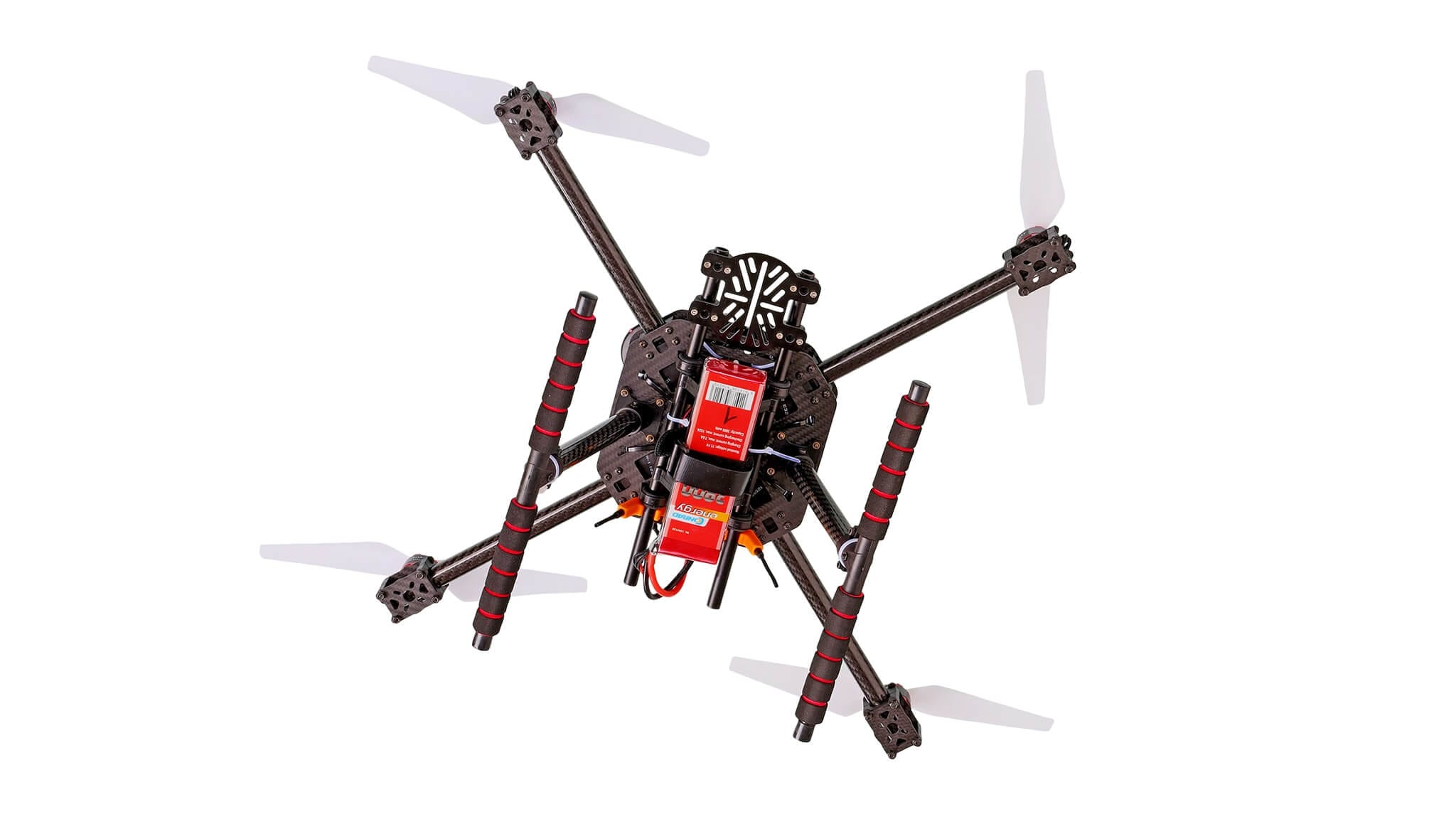

NXP HoverGames Drone Kit Including Flight Controller and Peripherals

KIT-HGDRONEK66 アクティブ

画像にカーソルを合わせると拡大表示されます。

The KIT-HGDRONEK66 kit provides the mechanical and other components needed to evaluate the RDDRONE-FMUK66 and adds BLDC motor control capabilities and a mechanical platform, which it can be mounted on. This developer kit may be used as part of, and contains the components needed for the HoverGames coding challenges. It should be noted that this is a professional developer kit, not a complete functional system and includes no software. The flight management unit (FMU) is supported by the business-friendly open source PX4.org flight stack. In addition, a separate suitable hobby-type LiPo battery and country-specific telemetry radio will be required.

When assembled the frame has appropriate additional space in order to mount other components such as an adapter for Rapid IoT, NXP Freedom boards, or a companion computer such as i.MX 8M Mini to be used as a vision processor running Linux and ROS. The HoverGames drone and rover development platform is very flexible, fully open for development of robotics, control algorithms, security networking and communications protocols, and can include another add-on component, companion computer, software, or associated solutions.

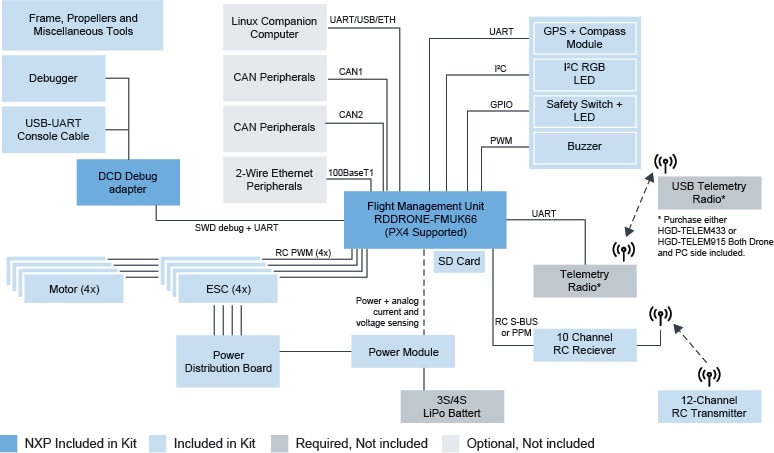

ブロック図

HoverGames drone kit Block Diagram

HoverGames Kit Block Diagram
図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1042: 高速CANトランシーバ、スタンバイ・モード搭載

車載用イーサネットPHY

  • TJA1100: TJA1100、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

プロセッサ＆マイクロコントローラ

K6xイーサネット

  • K66_180: Kinetis® K66-180 MHz, Dual High-Speed and Full-speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

センサ

気圧 15 ～ 150 kPa

  • MPL3115A2: 絶対デジタル圧力センサ（20～110 kPa）

アナログとミックスド・シグナル

電圧レベル変換器

  • NTB0104: Dual-Supply Translating Transceiver (Auto-Direction Sensing, Three-State)

Features

General Features

  • This is a DIY professional development kit and detailed assembly is required
  • May be used to participate in HoverGames.com, or as a robotics development platform

Size

  • Carbon fiber mechanical frame approx. 500 mm diagonal size
  • 150 mm x 150 mm large top and bottom plate for mounting electronics
  • Dual 10mm diameter rod x 60mm rail mounting system

Support and Software

  • No software is provided by NXP. Supported by the open source project PX4
  • Supports expansion using a Linux companion computer for Vision, ROS, Artificial Intelligence
  • Supports connection to Rapid IoT with add-on adapter board

Additional Components

  • Order separately, telemetry radios available as HGD-TELEM433 (EUR) or HGDTELEM-915 (USA) depending on your country regulations

購入オプション

KIT-HGDRONEK66-Image

クリックして展開

  • KIT-HGDRONEK66
    アクティブ

  • NXP HoverGames Drone Kit Including Flight Controller and Peripherals.

  • Kit Contains

    HoverGames drone development kit components include:

    • Flight Management Unit: RDDRONE-FMUK66FMU
      • DC-to-DC power module
      • GPS: GPS NEO-M8N module with mount, Safety switch, Buzzer, and bright RGB status LED
      • Debugger: SEGGER J-Link EDU Mini / FTDi USB-TTL-3V3 cable / Debug breakout board with cable
      • Plastic enclosure and sticker
    • BLDC brushless motors 2212 920 kV
    • ESCs motor controllers 40 A OPTO
    • Propellers 9450 self-locking
    • RC remote control: Touchscreen FS-i6S transmitter and FS-iA6B 10 channel RC receiver with IBUS
    • Miscellanous cables, screws, and tools
    • Not included
      • Telemetry radio purchased separately and is dependent on your country regulations, HGD-TELEM433 (EU), or HGD-TELEM915 (USA)
      • Battery and Charger not included, 3S 3500-5000mAh XT60 LiPo
  • の数量に対して 1
代理店からの注文
HGD-TELEM433-Image

クリックして展開

  • HGD-TELEM433
    アクティブ

  • Telemetry Radio for HoverGames Drone, 433Mhz (EU) .

  • $78.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
HGD-TELEM915-Image

クリックして展開

  • HGD-TELEM915
    アクティブ

  • Telemetry Radio for HoverGames Drone, 915Mhz (US).

  • $78.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
MR-HGK-RT-Image

クリックして展開

  • MR-HGK-RT
    アクティブ

  • NXP HoverGames Drone Kit Including Flight Controller and Peripherals.

  • HoverGames drone development kit components include:​

    • Flight Management Unit: MR-FMU-RT1176​
      • DC-to-DC power module​
      • GPS: GPS NEO-M8N module with mount, Safety switch, Buzzer, and bright RGB status LED​
      • Debugger: SEGGER J-Link EDU Mini / FTDi USB-TTL-3V3 cable / Debug breakout board with cable​
    • BLDC brushless motors 2212 920 kV​
    • ESCs motor controllers 40 A OPTO​
    • Propellers 9450 self-locking
    • RC remote control: Touchscreen FS-i6S transmitter and FS-iA6B 10 channel RC receiver with IBUS​
    • Miscellanous cables, screws, and tools​

    Not included​

    • Telemetry radio purchased separately and is dependent on your country regulations, HGD-TELEM433 (EU), or HGD-TELEM915 (USA)​
    • Battery and Charger not included, 3S 3500-5000mAh XT60 LiPo​
  • $895.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
