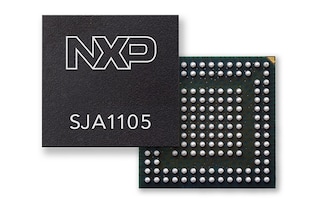

SJA1105EL: Five- Ports AVB Automotive Ethernet Switch

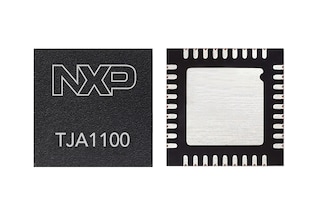

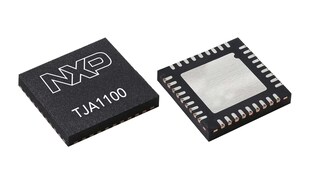

TJA1100、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。
TJA1100はIEEE 100BASE-T1に準拠しています。このシングル・ポートのイーサネットPHYトランシーバは、車載アプリケーション向けに設計され、完全に認定されています。この製品は、最長15 m以上のシールドなしツイスト・ペア (UTP) ケーブルで100 Mbit/sの送受信をサポートします。TJA1100は、システム・コストを最小限に抑えながら、次世代の電子制御ユニット (ECU) やADAS（先進運転者支援システム）向けセンサの面積や発熱に対する厳しい要求を満たします。TJA1100はAEC-Q100グレード1に準拠し、パッケージの小型化、外部部品オーバヘッドの最小化、および低消費電力の実現を意図した設計となっています。
製品詳細
特長
専用のPHY有効化/無効化モードおよび低消費電力スリープ・モード
- エネルギー効率に優れたシステム設計
- アプリケーションによる低消費電力モードの柔軟なオン・ザ・フライ制御
IEEE 100BASE-T1準拠のPHYトランシーバ
- あらゆる互換PHYとの将来にわたる相互運用性
- シールドなしツイスト・ペア・ケーブルとの容量結合用に最適化
高度なPAM-3パルス整形テクノロジと適応型受信イコライザ
- 車両内で最長15 m以上のケーブル長をサポート
- OEM規格に従ってRFエミッション・レベルを最適化
堅牢なローカルおよびリモート・ウェイクアップ機能
- レジスタの設定またはデータ・ライン経由でのリモート・ノードによるトリガ
関連製品
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
BSPとデバイスドライバ
TJA110x Linux driver for IEEE 802.3 Clause 22 managed PHYs
