Three-Phase Power Meter Reference Design

THREE-PHASE-POWER-METER

画像にカーソルを合わせると拡大表示されます。

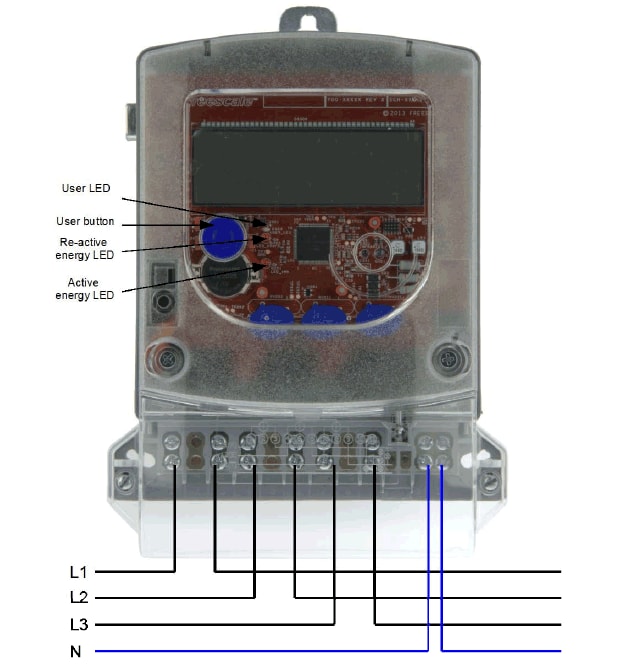

The three-phase power meter reference design is used for measurement and registration of active and reactive energy in three-phase networks for direct connection. It is precertified according to European EN50470- 1, EN50470-3, class B and C, as well as to IEC 62053-21 and IEC 62052-11 international standards for electronic meters of active energy classes 2 and 1.

ブロック図

Three Phase Meter

Three Phase Power Meter Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Multiprotocol MCUs

  • KW41Z: Kinetis® KW41Z-2.4 GHz Dual Mode: Bluetooth® Low Energy and 802.15.4 Wireless Radio Microcontroller (MCU) based on Arm® Cortex®-M0+ Core

センサ

加速度センサ

  • FXOS8700CQ: デジタル・モーション・センサ - 3D加速度センサ (±2g/±4g/±8g) + 3D磁気センサ

プロセッサ＆マイクロコントローラ

KMシリーズCortex-M0+

  • KM3x: 50–75 MHz Precision Metrology MCUs with Segment LCDs Based on Arm® Cortex®-M0+

Features

Connectors

  • Internal connector supporting Arduino® shield (Wi-Fi, Bluetooth) expansion boards

Interfaces

  • 4 x 40 segment LCD, including charge pump (values shown on LCD: V, A, W, Var, VA, kWh, kVarh, cos F, Hz, time, date
  • Isolated (4 kV) RS-232 port for monitoring, parameterization and firmware upgrade
  • Integrated wireless 15W transmitter supports fast charging for Samsung® and Apple® devices
  • Digital control buck-boost converter
  • One control IC controls buck-boost converter, charge, Qualcomm algorithm, PD communication and wireless power management

Design Features

  • Low-power design with operation in low-power modes and the use of built-in RTC (Li-battery backup)
  • 100 A current range, 85 to 264 V, 50/60 Hz voltage range

EMC

  • EMC proven design (EN61000-4-2, EN610004-4)

Accuracy

  • Accuracy class: C (active energy EN50470-3) and three or two percent (reactive energy EN62053-23)

Communications Infrastructure

購入オプション

FRDM-KW41Z-Image

クリックして展開

  • FRDM-KW41Z

  • Part Description: Freedom Development Boards for Kinetis KW21Z, KW31Z and KW41Z MCUs. 2 boards per order..

  • Kit contains:

    • 2 FRDM-KW41Z Freedom Development Boards
    • Quick Reference Card
    • 2 USB cables
  • JP¥ 21,341
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
TWR-KM34Z75M-Image

クリックして展開

  • TWR-KM34Z75M

  • Tower System Development Board for Kinetis KM14, KM33 and KM34 (50 MHz) MCUs.

  • Kit contains:

    • TWR-KM34Z75M Tower System module
    • Quick Start Guide
    • USB Cable
  • JP¥ 38,545
  • の数量に対して 1
代理店からの注文
