50 MHz, Mainstream Precision Metrology Microcontrollers based on Arm® Cortex®-M0+
50–75 MHz Precision Metrology MCUs with Segment LCDs Based on Arm® Cortex®-M0+

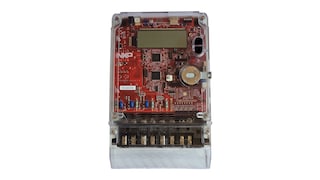

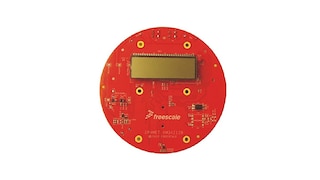

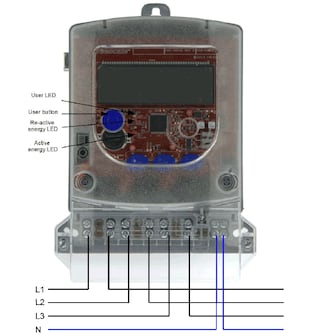

The KM3x MCU family enables single-chip one-, two- and three-phase electricity meters, as well as flow meters and other precision measurement applications. This family of MCUs:
- Provides security with active and passive tamper detection with time stamping
- Supports high-precision internal voltage reference with low temperature drift
- Features a comprehensive enablement suite including reference designs
製品詳細
Features
General Features
- High-performance Arm® Cortex®-M0 core, up to 75 MHz of core clock frequency
- 512 KB/256 KB/64 KB single array flash
- Supports v6-M Instruction Set Architecture (ISA) including all 16-bit v7-M instructions plus a number of 32-bit thumb-2 instructions
- PLL to generate clocks for AFE
- Input range: 31.25 kHz to 39.0625 kHz
- Output range: 11.72 MHz to 14.65 MHz
- FLL to generate core, system and flash clocks
- Input range: 31.25 kHz to 39.0625 kHz
- Output Range: 20 MHz to 50 MHz
- Flexible modes of operation
- Two internal trimmable clock references
- 32 kHz
- 4 MHz
Analog Front End
- 24-bit sigma delta ADC with 94 dB SNR
- Programmable gain amplifier with gains from 1 to 32 with low temperature drift
- High precision internal voltage reference with low temperature drift
Security
- Tamper detection with time stamping
- Random number generator, memory protection unit
- Memory Mapped Cryptographic Acceleration Unit (MMCAU) for AES Encryption
- Cyclic Redundancy Check (CRC)
Interfaces
- Voltage range 1.71 volts - 3.6 volts (without AFE)
- Voltage range 2.7 volts - 3.6 volts (with AFE)
- Temperature range -40°C to 105°C
関連製品
Kinetis® KL3x-48 MHz, Segment LCD Ultra-Low-Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core
Arm® Cortex® M0+搭載MCX C14x/24x/44x MCU、USB、セグメントLCD、従来のペリフェラルを備えたエントリレベルMCU
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 16 ハードウェア提供
-

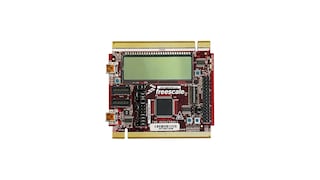

評価・開発ボードKM Series Tower System Module for KM35 MCUs注目
-
