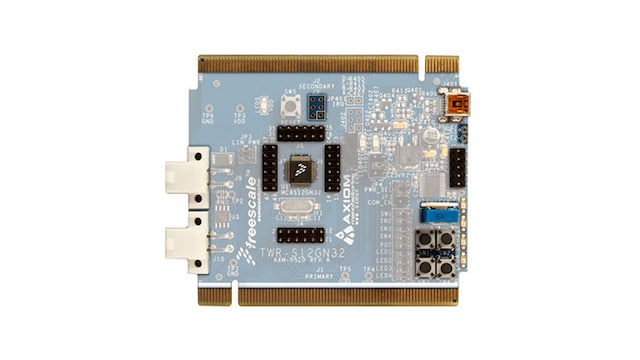

MC9S12GN32 Ultra Reliable 16-bit Tower System Module Demonstration Board
The TWR-S12GN32 is a demonstration board for the NXP® MC9S12GN32 automotive 16-bit MCUs.
- The integrated open-source BDM, software tools, and examples provided with the development board make application development and debug quick and easy
- All MCU signals are available on one or both edge connectors
- An IO ring around the MCU also provides easy access to all signals
- The TWR-S12GN32 operates as a standalone debug tool and can also be combined and used as part of the modular Tower® System development platform
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
16ビットS12/S12Xマイクロコントローラ
- S12G: Ultra-Reliable S12G General Purpose Automotive and Industrial Microcontrollers
Features
Microcontroller
- 48 LQFP
- 32 kB flash
- 1024B EEPROM
- 2048B RAM
- 25 MHz Bus Frequency>
- Internal oscillator>
- SCI, SPI>
MC9S12GN32
Memory
Connectivity
- 2x3 BDM_PORT connector for external BDM cable
- USB mini-AB connector for OSBDM
- 2x5, 0.1” CTR, RS-232 header
Power input Selection Jumpers
- Power input from integrated OSBDM
- Power input from onboard regulator
- Power input from LIN connectors
- Power input from Tower® System edge connector
Peripherals
- 5 push-button switches, 4 user, 1 reset
- 7 LED indicators, 4 user, 2 OSBDM, 1 Power 5K ohm POT w /LP filter
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
BSPとデバイスドライバ
LIN2.x and SAE J2602 Stack
