デジタル絶対圧センサ（20～550 kPa）
FXPS7xxxDI4ST1およびFXPS7xxxDS4ST1は、FXPS7xxxDI4T1およびFXPS7xxxDS4T1の販売終了に伴い、新しい設計に推奨されるデバイスです。

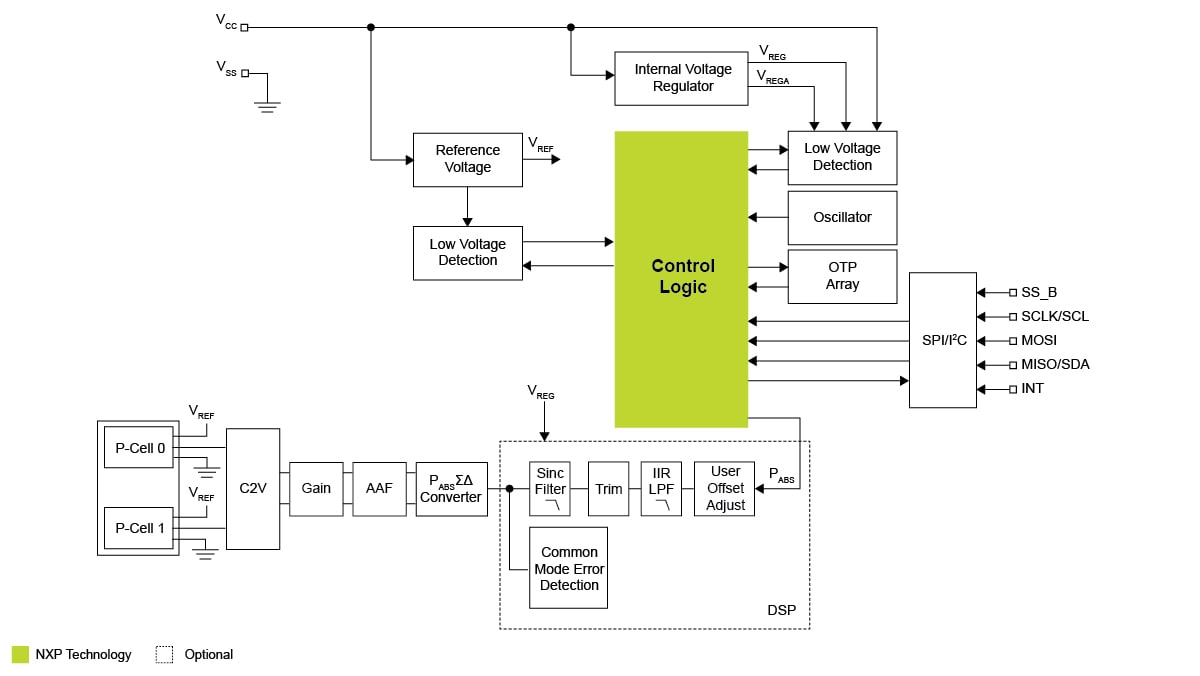

高性能、高精度の絶対気圧 (BAP) センサであるFXPS7xx0D4は、コンパクトな静電容量式マイクロマシン・システム (MEMS) デバイスにデジタル集積回路 (IC) を組み合わせ、完全に較正されたデジタル出力を生成します。
センサは、NXPの高精度静電容量式圧力セル・テクノロジをベースとしています。このアーキテクチャは、品質強化対策として冗長圧力トランスデューサを備えています。このセンサは、シリアル・ペリフェラル・インターフェース (SPI) またはI2C (Inter-Integrated Circuit) インターフェースを介して高精度の圧力および温度測定値を提供します。
FXPS7xx0D4は、3.3 Vまたは5.0 Vの電源を使用します。また、デジタルICとMEMSトランスデューサに対してオンデマンドのデジタル・セルフテストを搭載しています。
製品詳細
特長
主な特長
- 絶対圧範囲：20～550 kPa
- 動作温度範囲：–40°C～130°C
- 圧力トランスデューサおよびデジタル信号プロセッサ (DSP)
- デジタル・セルフテスト
- I2C互換シリアル・インターフェース
- フォロワ・モード動作
- 標準モード、ファスト・モード、およびファストモード・プラスのサポート
- 32ビットSPI互換シリアル・インターフェース
- センサ・データ送信コマンド
- 12ビットの絶対圧データ
- 8ビットの温度データ
- 2ビットの基本ステータスおよび2ビットの詳細ステータス・フィールド
- 3、4、または8ビットの設定可能なCRC
- アンチエイリアシング・フィルタ付きの容量電圧変換器
- シグマ・デルタADC + SINCフィルタ
- 絶対圧用800 Hzまたは1000 Hzローパス・フィルタ
- 鉛フリー、16ピンHQFN、4 mm x 4 mm x 1.98 mmパッケージ
