アナログ絶対圧センサ（20～550 kPa）
FXPS7250A4ST1、FXPS7400A4ST1、およびFXPS7550A4ST1は、FXPS7250A4T1、FXPS7400A4T1、およびFXPS7550A4T1の販売終了に伴い、新しい設計に推奨されるデバイスです。

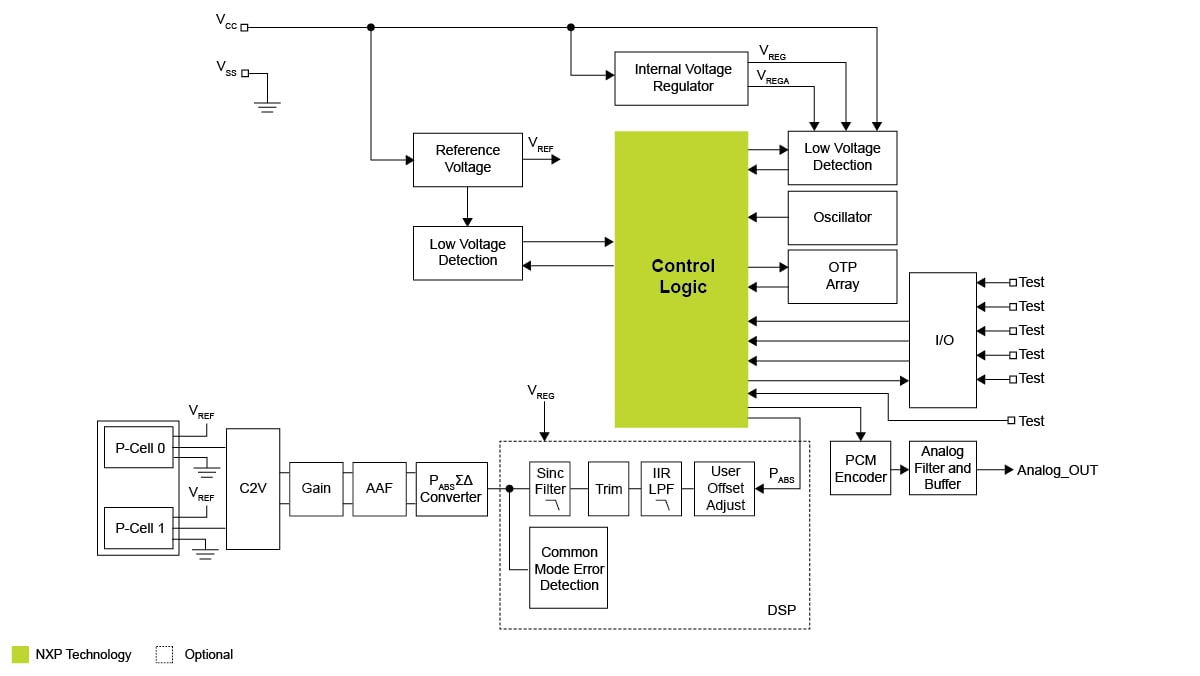

高性能、高精度の絶対圧センサ・ファミリであるFXPS7250/FXPS7400/FXPS7550は、コンパクトな静電容量式マイクロマシン・システム (MEMS) デバイスにデジタル集積回路 (IC) を組み合わせ、完全に較正されたアナログ出力を生成します。
このFXPS7センサ・ファミリは、吸気圧力 (MAP)、コンフォート・シートなどの多くの車載アプリケーションや、最大550 kPaの動作絶対圧範囲を必要とするその他のアプリケーションに最適です。
センシング素子は、NXPの高精度静電容量式圧力セル・テクノロジをベースとしています。このアーキテクチャは、品質強化対策として冗長圧力トランスデューサを備えています。3.3 Vまたは5.0 Vの電源で動作しながら、絶対圧のレシオメトリックなアナログ測定値を高精度で提供します。
製品詳細
特長
主な特長
- 絶対圧範囲：20～550 kPa
- 動作温度範囲：–40°C～130°C
- 絶対圧信号の監視用アナログ出力
- 圧力トランスデューサおよびデジタル信号プロセッサ (DSP) – 内部セルフテスト
- アンチエイリアシング・フィルタ付きの容量電圧変換器
- シグマ・デルタADC + SINCフィルタ
- 絶対圧用800 Hzまたは1000 Hzローパス・フィルタ
- 鉛フリー、16ピンHQFN、4 mm x 4 mm x 1.98 mmパッケージ
- AEC-Q100に準拠し、高精度で、性能の信頼性に優れ、高い媒体耐性を備えているため、車載用、産業用、および民生用アプリケーションでの使用に最適です
製品プログラム
購入/パラメータ
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
8 ドキュメント
コンパクトリスト
アプリケーション・ノート (1)
セレクタ・ガイド (1)
-
Sensor Product Selector Guide[SENSSELECT]
データ・シート (6)
8 ドキュメント
コンパクトリスト
アプリケーション・ノート (1)
セレクタ・ガイド (1)
-
Sensor Product Selector Guide[SENSSELECT]
データ・シート (6)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
5 ハードウェア提供
-
-
-
リファレンス・デザイン1500 Vバッテリー・エネルギー蓄積システム・リファレンス・デザイン
-

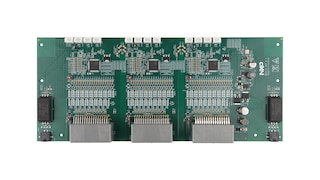

リファレンス・デザインBESS1500セル・モニタリング・ユニット (CMU)、3 x 18セル対応
-

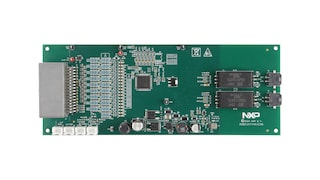

リファレンス・デザインBESS1500セル・モニタリング・ユニット (CMU)、18セル対応
