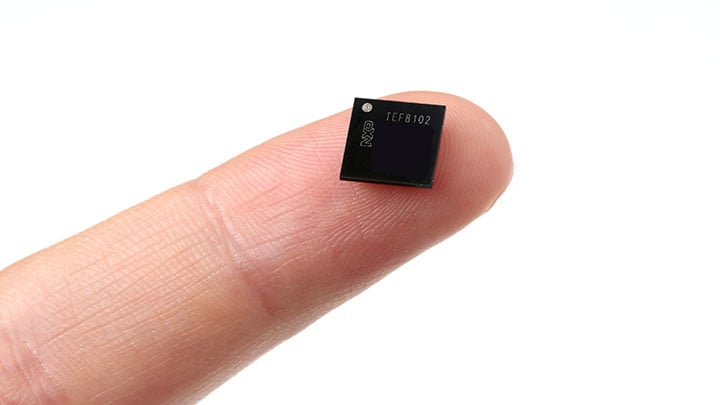

TEF810x完全統合型77 GHzレーダー・トランシーバ

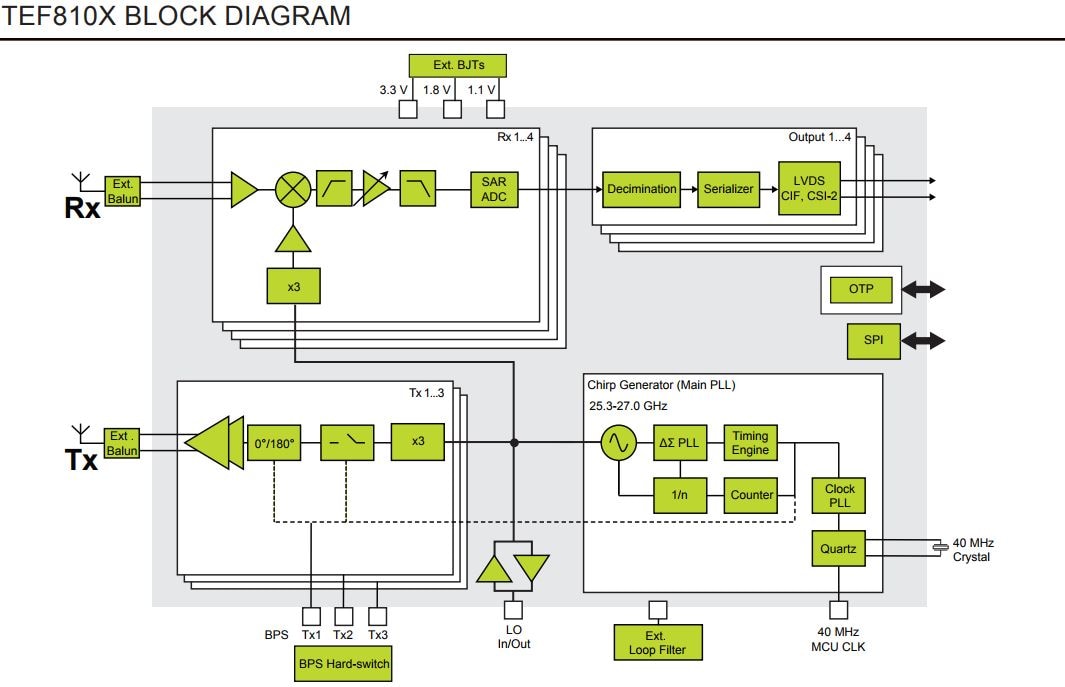

TEF810Xは、完全統合型シングルチップRFCMOS 77 GHz車載FMCWレーダー・トランシーバです。このデバイスは、76 GHz～81 GHzの車載レーダーの全周波数帯をカバーする、短、中、長距離レーダー・アプリケーションでの使用を想定しています。TEF810Xレーダー・トランシーバは、3つのトランスミッタ、4つのレシーバ、ADコンバータ、および低位相ノイズ電圧制御発振器 (VCO) を統合した低消費電力レーダー・トランシーバです。
この車載レーダー・デバイスは、以下のような運転支援およびセーフティ・アプリケーションを可能にします。
- 自動緊急ブレーキ (AEB)
- 適応走行制御 (ACC)
- 死角検知/監視 (BSD/BSM)
- 後方クロス・トラフィック・アラート (RCTA)
- 前方クロス・トラフィック・アラート (FCTA)
- 後方衝突回避 (RCA)
- 駐車支援 (PA)
- 後部乗員検知/警告 (ROD/ROA)
- コクーン・レーダー
- イメージング・レーダー
製品詳細
特長
システムの特長
- 76～81 GHz対応の完全統合型RFCMOSレーダー・トランシーバ
- 3 TX（BPSK方式）、4 RXチャネル
- 高速チャープ変調向けに最適化
- 2 GHzの帯域幅、チャープ・スティッチングにより4 GHzをサポート
- 車載接合部温度範囲：–40°C～135°C
- イメージング・レーダー向けTEF810Xデバイスのカスケード接続をサポート
- CSI-2、CIF、およびLVDSインターフェース
- ISO 26262のSEoOC手法に準拠して開発。ASIL Bのアプリケーションをサポート
- 機能安全監視回路を内蔵
- 消費電力を1.2 W未満に低減
- コンパクトなフットプリント：15 x 15サイズのボール・グリッド・アレイ (BGA) による7.5mm x 7.5mmのeWLBパッケージ
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。
