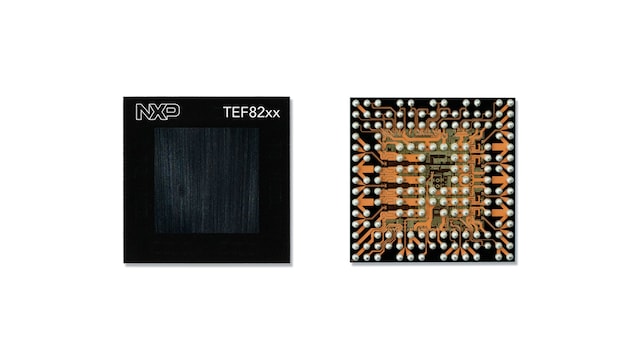

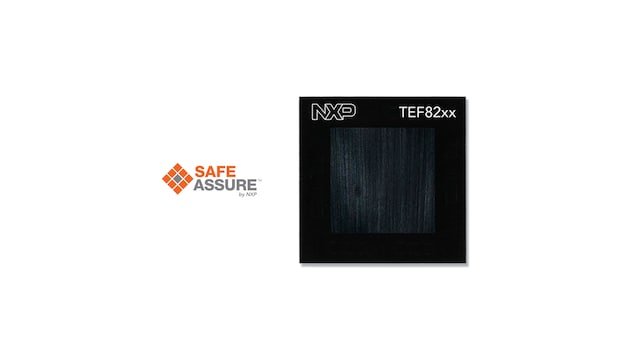

完全統合型77 GHz RFCMOS車載レーダー・トランシーバ
TEF82xx RFCMOS車載レーダー・トランシーバは、76 GHz～81 GHzの車載レーダー周波数帯を完全にカバーする、高性能で低消費電力のシングルチップ車載FMCWレーダー・トランシーバです。この第2世代のスケーラブルなトランシーバは、カスケード接続の高分解能イメージング・レーダーをはじめ、短、中、長距離のレーダー・アプリケーションをサポートしており、自動運転L2+以上のセンサまでのエントリNCAPセンサに対応しています。この完全に統合されたRFCMOSチップは、3つのトランスミッタ、4つのレシーバ、ADコンバータ (ADC)、位相回転子、低位相ノイズ電圧制御発振器 (VCO) を内蔵しています。
TEF82xxは、ASILレベルBをターゲットとするISO 26262準拠のデバイスで、高速チャープ変調向けに最適化されており、NXP S32R29x、S32R41x、S32R45xレーダー・マイクロコントローラおよびプロセッサと完全に互換性があります。
製品詳細
特長
高集積トランシーバ
- 最大3つの送信チャネルと4つの受信チャネルを統合
- VCO、PLL、ADCを統合
- BPSKおよびQPSKをサポート
- 6ビット位相回転子
- MIMOレーダーの動作をサポート
- FMCWレーダー・アプリケーションをサポート
- 高速チャープ変調向けに最適化
広周波数帯域
- 76 GHz～81 GHz帯で動作
広帯域幅
- 最大5 GHzの柔軟性の高いチャープ帯域幅
- 最大4 GHzの有効帯域幅
高性能
- 出力13.5 dBmの強化されたRF性能
- 低雑音指数： 11.5 dB
- 低位相ノイズ：–95 dBc/Hz（1 MHz時）
超低消費電力
- 50%デューティ・サイクルでの2Txチャネル動作で1.5 Wの電力消費
スケーラブルなアプリケーション

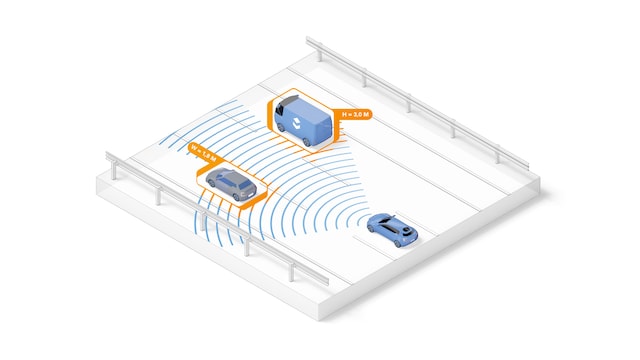

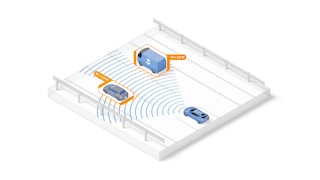

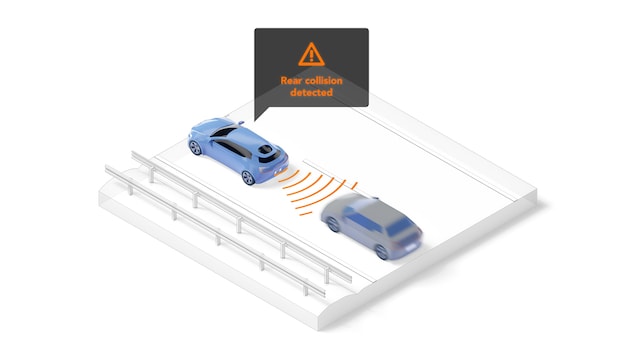

- 短距離から長距離までのアプリケーションをサポート
- カスケード接続イメージング・レーダーをサポート
小型パッケージ
- 温度性能に優れたe-WLBエクスポーズド・ダイ・パッケージ

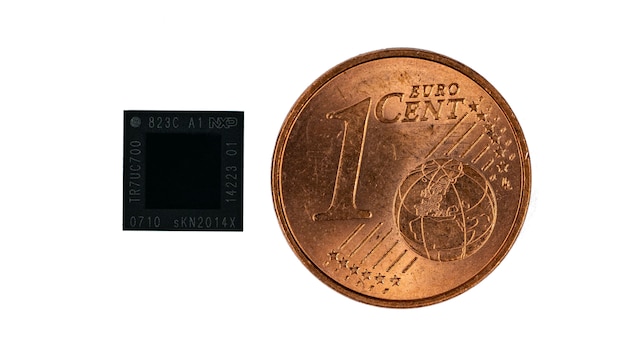

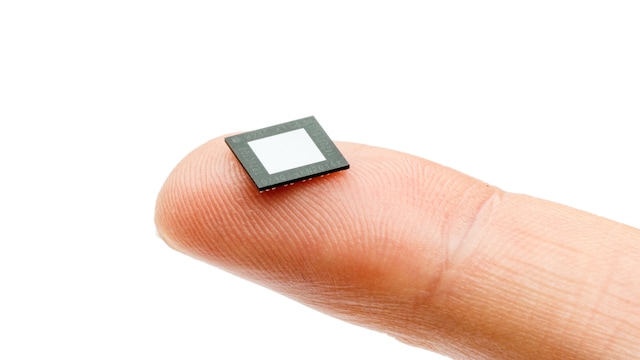

- 7.5 mm x 7.5 mmのコンパクトなフットプリント
柔軟性の高いホスト・インターフェース
- データ転送用のCSI-2-DPHYおよびLVDS MCUインターフェース
- 制御および監視用の全二重SPI
ASIL Bの機能安全
- ISO26262のSEoOC手法に準拠して開発。ASIL Bのアプリケーションをサポート
- 機能安全監視回路を内蔵
車載品質
- AEC-Q100
広い車両温度範囲
- 接合温度-40～135 °C
クロックの共有
- 40 MHzの水晶を使用
- レーダーMCUとのクロックの共有が可能
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。
ソフトウェアの活用
| TEF82xxデモ・ソフトウェアおよび開発コード | S32R45レーダー・ソフトウェア開発キット (SDK) | S32R41レーダーSDK | S32R294レーダーSDK |
|---|---|---|---|
| 自己開発用EVK対応ソフトウェアおよびローレベル・ドライバ | NXP S32R45 MPUおよびTEF82XXレーダー・トランシーバのソフトウェア対応 | NXP S32R41 MPUおよびTEF82XXレーダー・トランシーバのソフトウェア対応 | NXP S32R294 MCUおよびTEF82XXレーダー・トランシーバのソフトウェア対応 |
| ソフトウェアはこちらからダウンロード可能です：下のソフトウェアのダウンロードをリクエストする | ソフトウェアはこちらからダウンロード可能です：www.nxp.com/S32R45 | ソフトウェアはこちらからダウンロード可能です：www.nxp.com/S32R41 | ソフトウェアはこちらからダウンロード可能です：www.nxp.com/S32R294 |
SafeAssure
購入/パラメータ
2 結果
マッチしていない 2 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | パッケージタイプ | Package Dimensions (LxWxZ (mm)) | Package Pitch (mm) | インタフェース | Number of Tx | Active Tx channels | Number of Rx | Active Rx channels | Chirp bandwidth (GHz) | Frequency (Min-Max) (GHz) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 1K @ US$18.00 | WFBGA165 | 7.5 x 7.5 x 0.62 | 0.5 | LVDS | 3 | All | 4 | All | 4 | 76 to 81 | |||
アクティブ | 1K @ US$18.00 | WFBGA165 | 7.5 x 7.5 x 0.62 | 0.5 | CSI-2 | 3 | All | 4 | All | 4 | 76 to 81 |
