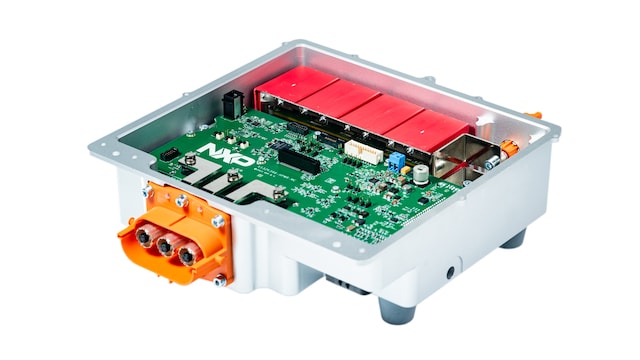

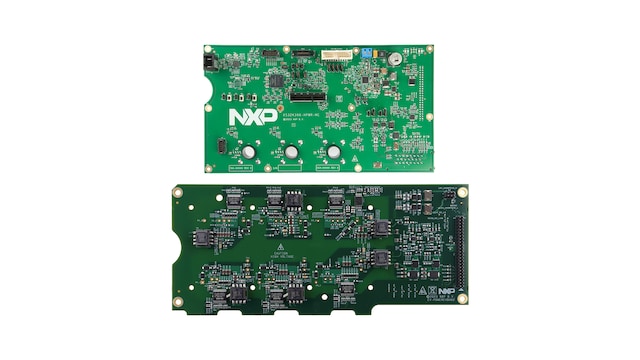

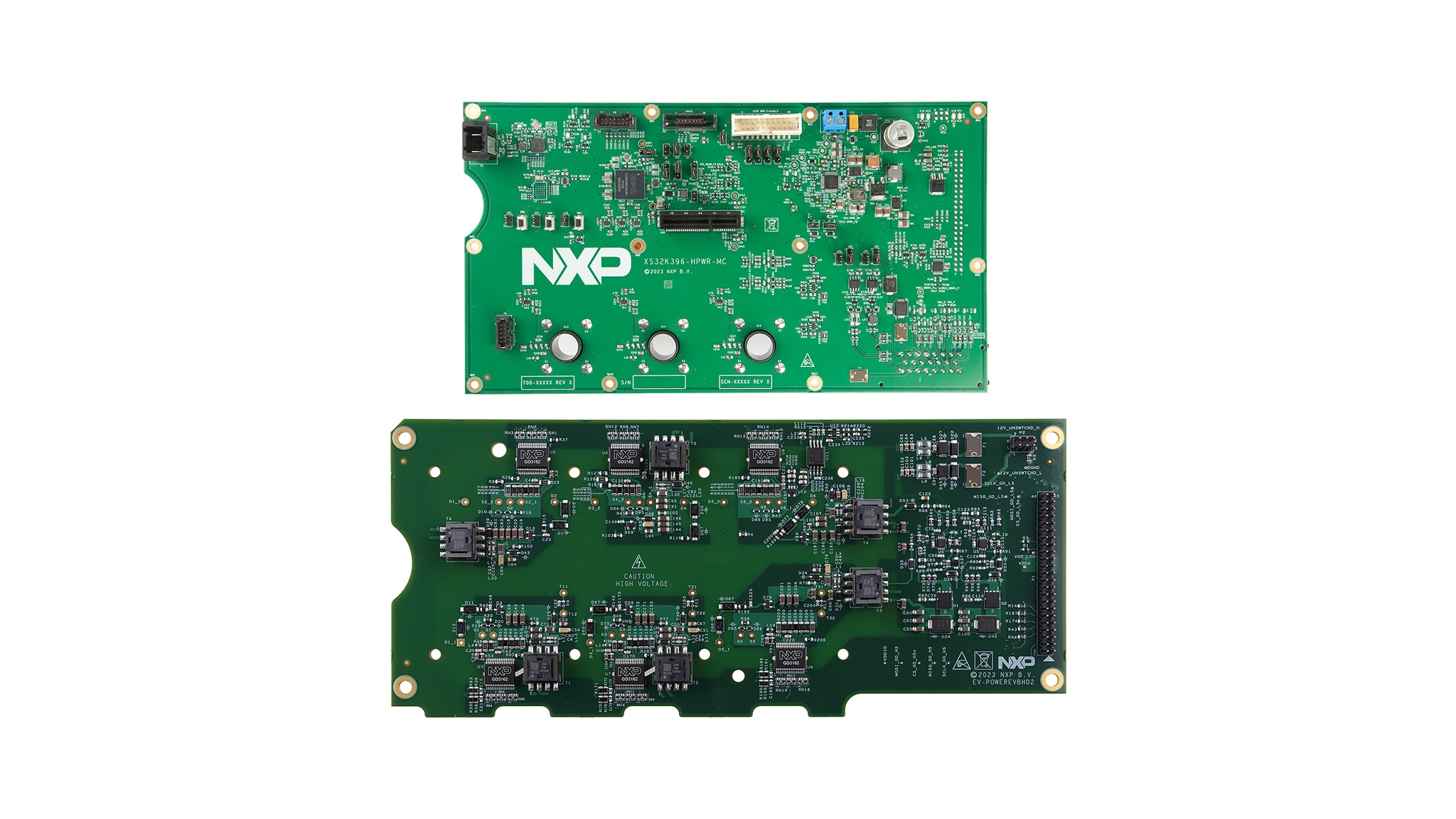

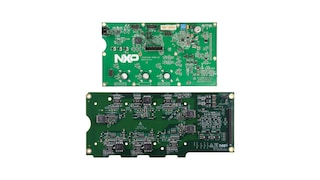

EVトラクション・インバーター制御リファレンス・デザインGen 3

EV-INVERTERGEN3 製造開始前

画像にカーソルを合わせると拡大表示されます。

この第3世代の車載グレードEVパワー・インバーター制御のリファレンス・デザインは、炭化ケイ素 (SiC) ベースの800 Vトラクション・インバーターに対応するASIL Dアーキテクチャです。以下の点が変更されています。

  • MPC5775E MCUから処理性能の高いS32K39 MCUに移行したことで、低レイテンシの制御ループが可能に
  • FS65 SBCからFS26 SBCに移行：最新世代の低消費電力ASIL Dセーフティ・システムベーシス・チップ
  • GD3160ゲート・ドライバから動的ゲート強度のGD3162に移行したことで、SiC MOSFETの効率が向上。さらに、パワー・デバイス健全性監視機能やDCリンク放電機能などの新しいシステム機能を搭載
  • CANシグナル改善機能 (SIC) を備えたTJA146Xトランシーバへの移行により、ネットワーク上の信号リンギングを低減し、5～8 Mbpsのネットワーク速度を実現
  • IEEE 802.3bw準拠の100BASE-T1イーサネット・インターフェースTJA1103 PHYを追加

タイム・トゥ・マーケットの短縮：このリファレンス・デザインの目的は、最適化されたハードウェア、充実した対応ソフトウェア、広範なドキュメント（システム全体のアプリケーション・ノートなど）といったシステム・ソリューション資料を提供することによって、お客様がスピーディに設計を進め、リスクを減らし、設計を効率化できるようにすることです。

安全を考慮した設計：広範な安全ドキュメントにはコンテキストに応じたASIL Dセーフティ・アプリケーションが含まれ、NXPの豊富なノウハウに加え、ハードウェア・コンポーネントとソフトウェア・コンポーネントが備えているすべての安全機能が活用されています。

ブロック図

EVトラクション・インバーターのアーキテクチャ

EV-POWEREVBHD2 Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

パワートレイン＆エンジン制御

  • GD3162: 動的ゲート強度制御を備えた高度な高電圧絶縁ゲート・ドライバ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K39-37-36: 電動化アプリケーション向けS32K39/37/36マイクロコントローラ

インターフェース

車載用イーサネットPHY

  • TJA1103: TJA1103、ASIL B準拠車載イーサネット100BASE-T1 PHYトランシーバ

CANパーシャル・ネットワーキング

  • TJA1465: パーシャル・ネットワーキング機能を備えたCAN SICトランシーバ、CAN FDデータ・レート最大8 Mbit/s
  • TJA1466: パーシャル・ネットワーキング機能と高度なシステム・モニタリングを備えたCAN SICトランシーバ、CAN FDデータ・レート最大8 Mbit/s
