16ビットI²CバスおよびSMBus I/Oポート(割込み対応)

製品詳細

ブロック図

図を選択する。:

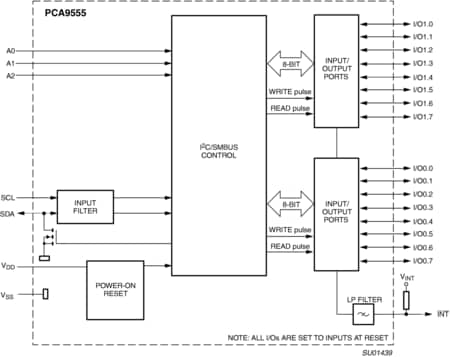

PCA9555のブロック図

PCA9555 Block Diagram

ブロック図:PCA9555BS、PCA9555D、PCA9555DB、PCA9555HF、PCA9555N、PCA9555PW

特長

システムの特長

  • 動作電源電圧範囲:2.3 V~5.5 V
  • 5 VトレラントI/O
  • 極性反転レジスタ
  • アクティブLowの割込み出力
  • 低スタンバイ電流
  • SCL/SDA入力のノイズ・フィルタ
  • 電源投入時のグリッチなし
  • 内蔵パワーオン・リセット
  • 16本のI/Oピン、デフォルトでは16入力
  • クロック周波数:0 Hz~400 kHz
  • JESD22-A114準拠の2000 V HBM、JESD22-A115準拠の200 V MM、JESD22-C101準拠の1000 V CDMを上回るESD保護
  • 100 mAを超えるJEDEC規格JESD78に対してラッチアップ試験を実施
  • 5種類のパッケージで提供:SO24、SSOP24、TSSOP24、HVQFN24、HWQFN24
