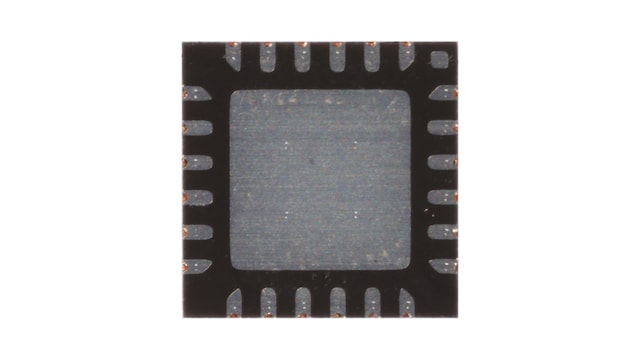

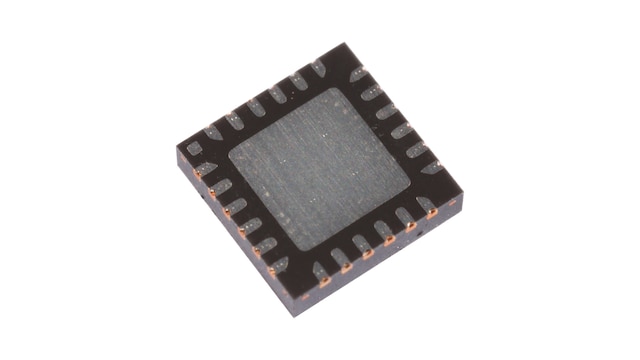

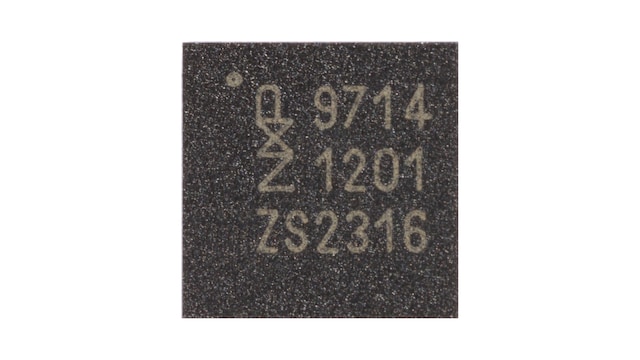

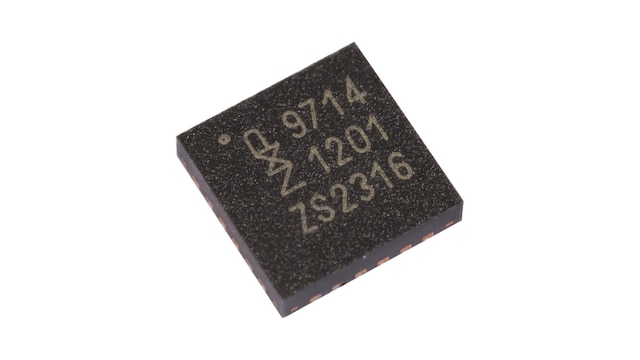

アジャイルI/O機能搭載14ビットSPI I/Oエキスパンダ
PCAL9714は、SPIインターフェースを搭載した超低電圧14ビットI/Oエキスパンダ/トランスレータです。既存のマイクロコントローラの入出力の拡張を必要とする幅広いアプリケーションに最適であり、設計サイクルの短期化に役立ちます。さらに、統合されたアジャイルI/O機能により柔軟な設定に対応する設計が可能で、プッシュプル出力またはオープン・ドレイン出力、割込みステータス・レジスタ、4つの異なる出力ドライブ強度、プルアップ/プルダウン抵抗のイネーブルと選択、割込みマスク・オプションに対応します。
製品詳細
特長
チャネル数の拡充
- 14ビット汎用I/O（SPI付き）
設定の柔軟性に優れたアジャイルI/O
- プッシュプルまたはオープン・ドレイン出力
- 割込みステータス・レジスタ
- 4つの異なる出力ドライブ強度
- プルアップ/プルダウン抵抗のイネーブルおよび抵抗セレクタ
- 割込みマスク・オプション
その他の特長
- シュミット・トリガ・アクションによる緩やかな入力遷移と優れたスイッチング・ノイズ耐性
- 5.5 VトレラントI/OポートおよびSPIバス・ピン
- SPI入力のノイズ・フィルタ
- JESD 78クラスIIに準拠した100 mAを超えるラッチアップ性能
- JESD 22を超えるESD保護
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。PCAL9714HN/Q900は15年間のプログラムの対象です。
