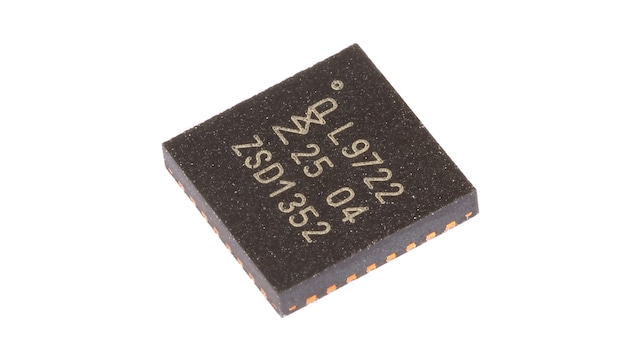

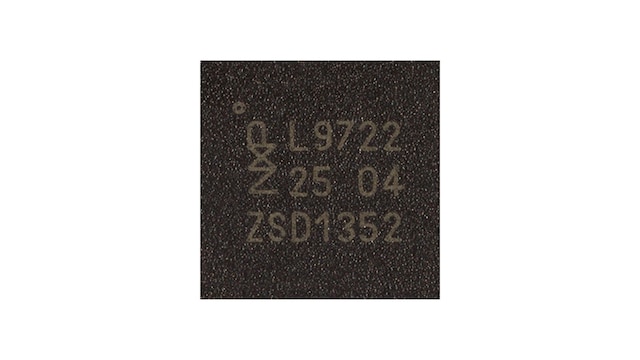

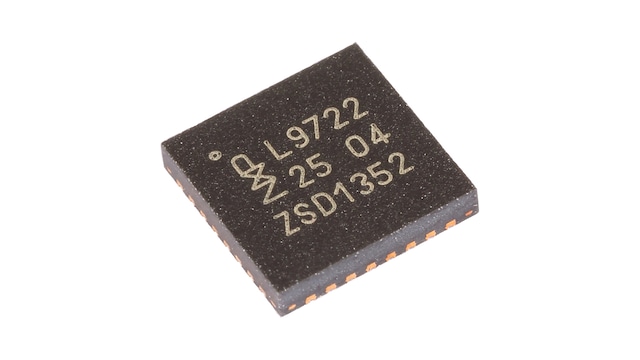

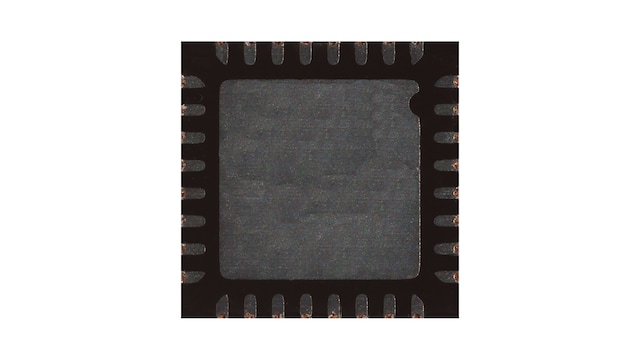

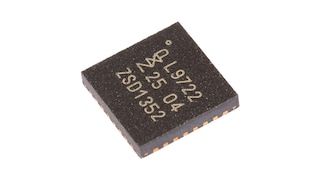

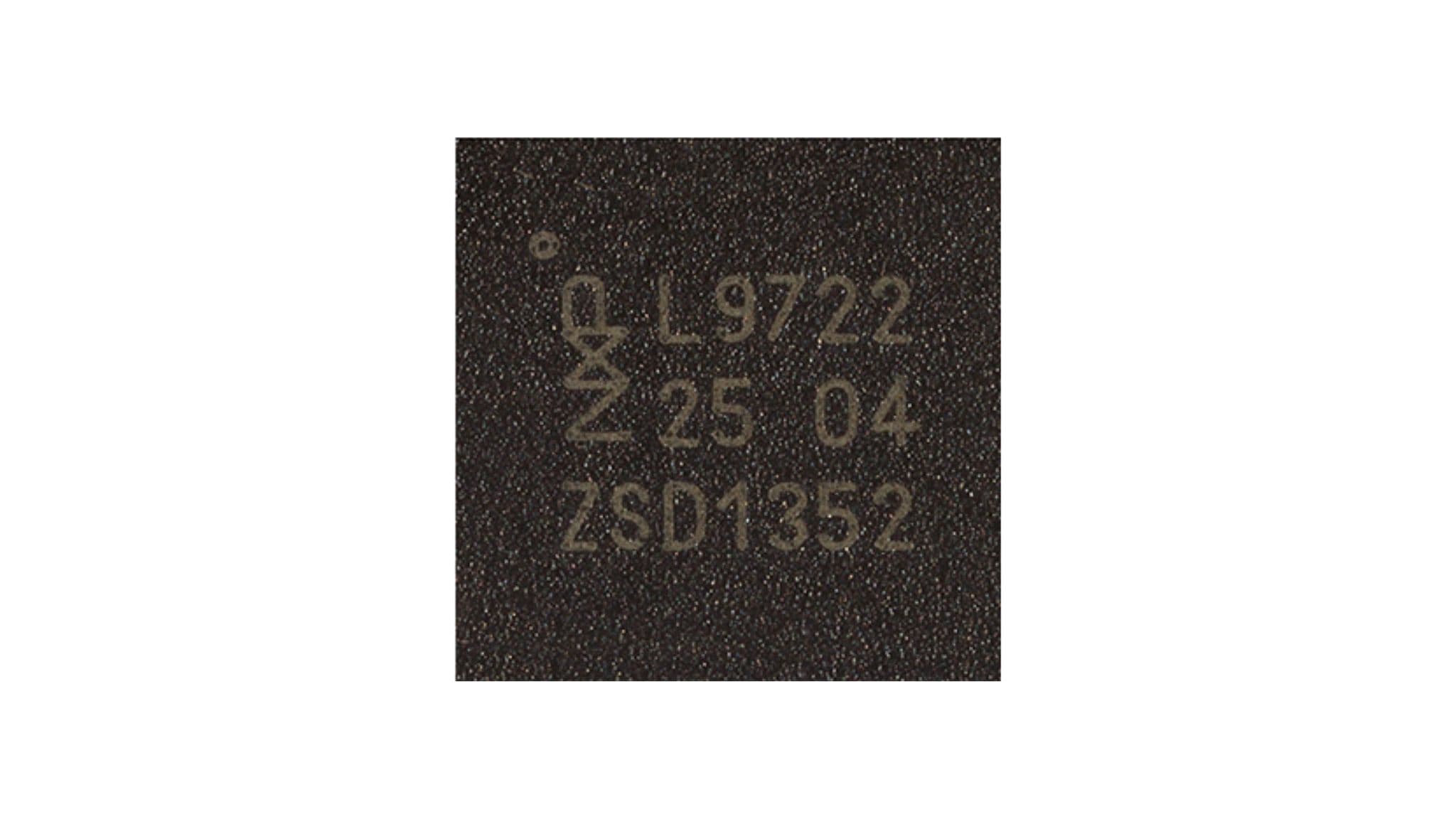

Agile I/O機能搭載22ビットSPI I/Oエクスパンダ
PCAL9722は、SPIインターフェースを搭載した超低電圧22ビットI/Oエキスパンダ/トランスレータです。既存のマイクロコントローラの入出力の拡張を必要とする幅広いアプリケーションに最適であり、設計サイクルの短期化に役立ちます。さらに、統合されたAgile I/O機能により柔軟な設定に対応する設計が可能で、プッシュプル出力またはオープン・ドレイン出力、割込みステータス・レジスタ、4つの異なる出力ドライブ強度、プルアップ/プルダウン抵抗のイネーブルと選択、割込みマスク・オプションに対応します。
製品詳細
特長
チャネル数の拡充
- 業界初のSPI対応22ビットGPIO
設定の柔軟性に優れたAgile I/O機能
- プッシュプルまたはオープン・ドレイン出力
- 割込みステータス・レジスタ
- 4つの異なる出力ドライブ強度
- プルアップ/プルダウン抵抗のイネーブルおよび抵抗セレクタ
- 割り込みマスク・オプション
堅牢な機能
- シュミット・トリガ・アクションによる緩やかな入力遷移と優れたスイッチング・ノイズ耐性
- 5.5 VトレラントI/OポートおよびSPIバス・ピン
- SPI入力のノイズ・フィルタ
- JESD 78クラスIIに準拠した100 mAを超えるラッチアップ性能
- JESD 22を超えるESD保護
製品プログラム
関連製品

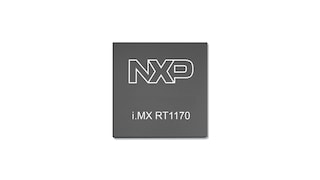

i.MX RT1170：Arm® Cortex®コア搭載1 GHzクロスオーバーMCU
i.MX RT600 Arm® Cortex®-M33およびDSPコア搭載クロスオーバーMCU

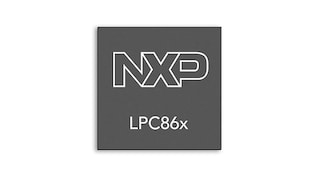

Arm® Cortex®-M0+コア・ベースの低価格マイクロコントローラ (MCU)
