PCA9546A

PCA9546Aは、I²Cバスによって制御されるクアッド双方向変換スイッチです。SCL/SDAの上流ペアが4つの下流ペア（チャネル）にファン・アウトされます。プログラマブル・コントロール・レジスタの内容を設定することで、任意のSCx/SDxチャネルを個別にまたは組み合わせて選択できます。

PCA9546Aは、アクティブLOWのリセット入力により、下流のI²Cバスの1つがLOW状態でスタックした場合に復旧させることができます。RESETピンをLOWにすると、I²Cバスのステート・マシンがリセットされ、内部のパワーオン・リセット (POR) 機能と同様にすべてのチャネルの選択が解除されます。

スイッチのパス・ゲートは、V_DDピンを使用して、PCA9546Aが出力する最大電圧を制限できるよう構成されています。これにより各ペアで異なるバス電圧を使用可能になるため、1.8 V、2.5 V、3.3 Vの部品が追加の保護なしで5 Vの部品と通信することができます。外部プルアップ抵抗は、各チャネルの目標電圧レベルまでバスをプルアップします。すべてのI/Oピンは5 Vトレラントです。

製品画像を見る

データ・シート

アプリケーション・ノート

製品詳細

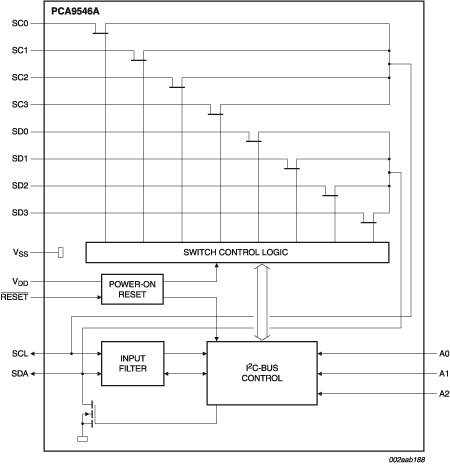

ブロック図

図を選択する。:

PCA9546A
PCA9546ABS、PCA9546AD、PCA9546APW

PCA9546ABS、PCA9546AD、PCA9546APW

図を取得する PDF

特長

主な特長

クアッド双方向レベル変換スイッチ
I²Cバス・インターフェース・ロジック、SMBus規格に適合
アクティブLOWのリセット入力
I²Cバス上で最大8つのデバイスを共存可能にする3つのアドレス・ピン
I²Cバスによるチャネル選択（任意の組み合わせ）
すべてのスイッチ・チャネルが選択解除状態での電源投入
低Ronスイッチ
1.8 V、2.5 V、3.3 V、および5 Vのバス間での電圧レベルの変換が可能
電源投入時のグリッチなし
活線挿入をサポート
低スタンバイ電流
動作電源電圧範囲：2.3 V～5.5 V
5 Vトレラント入力
クロック周波数：0 Hz～400 kHz
JESD22-A114準拠の2000 V HBM、JESD22-C101準拠の1000 V CDMを上回るESD保護
100 mAを超えるJEDEC規格JESD78に対してラッチアップ試験を実施

提供されるパッケージ

SO16、TSSOP16、HVQFN16

製品プログラム

長期製品供給

対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。
