割込みロジックとリセット搭載の2チャネルI2Cバス・スイッチ

PCA9543A_43B アクティブ

PCA9543A/43Bは、I2Cバスによって制御される双方向変換スイッチです。SCL/SDAの上流ペアが2つの下流ペア（チャネル）にファン・アウトされます。プログラマブル・コントロール・レジスタの内容を設定することで、任意のSCx/SDxチャネルを個別にまたは組み合わせて選択できます。下流ペアのそれぞれに対して1つずつ、2つの割込み入力INT0とINT1が用意されています。また、2つの割込み入力のANDとして機能する1つの割込み出力INTがあります。

PCA9543Xは、アクティブLOWのリセット入力により、下流のI2Cバスの1つがLOW状態でスタックした場合に復旧させることができます。RESETピンをLOWにすると、I2Cバスのステート・マシンがリセットされ、内部のパワーオン・リセット機能と同様にすべてのチャネルの選択が解除されます。

スイッチのパス・ゲートは、VDDピンを使用して、PCA9543Xが出力する最大電圧を制限できるよう構成されています。これにより各SCx/SDxペアで異なるバス電圧を使用可能になるため、1.8 V、2.5 V、3.3 Vの部品が追加の保護なしで5 Vの部品と通信することができます。外部プルアップ抵抗は、各チャネルの目標電圧レベルまでバスをプルアップします。すべてのI/Oピンは5 Vトレラントです。

PCA9543AとPCA9543Bは、ターゲット・アドレスの固定部分を除いて同一です。

製品画像を見る

製品詳細

ブロック図

図を選択する。:

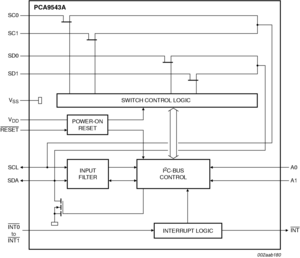

PCA9543A_43Bのブロック図

PCA9543A_43B Block Diagram

PCA9543AD、PCA9543APW、PCA9543BPW、PCA9543CPWのブロック図

図を取得する PDF

特長

主な特長

  • デュアル双方向レベル変換スイッチ
  • I2Cバス・インターフェース・ロジック、SMBus規格に適合
  • アクティブLOWの割込み入力 x 2
  • アクティブLOWの割込み出力
  • アクティブLOWのリセット入力
  • I2Cバス上で最大4つのデバイスを共存可能にする2つのアドレス・ピン
  • 代替アドレス・バージョン AおよびBにより、大規模なシステムへの対応やアドレスの競合の解決のために、バス上で合計12個までのデバイスを使用可能
  • I2Cバスによるチャネル選択（任意の組み合わせ）
  • すべてのスイッチ・チャネルを選択解除状態での電源投入
  • 低Ronスイッチ
  • 1.8 V、2.5 V、3.3 V、および5 Vのバス間での電圧レベルの変換が可能
  • 電源投入時のグリッチなし
  • 活線挿入をサポート
  • 低スタンバイ電流
  • 動作電源電圧範囲：2.3 V～5.5 V
  • 5 Vトレラント入力
  • クロック周波数：0 Hz～400 kHz
  • JESD22-A114準拠の2000 V HBM、JESD22-C101準拠の1000 V CDMを上回るESD保護
  • 100 mAを超えるJEDEC規格JESD78に対してラッチアップ試験を実施
  • 提供されるパッケージ：SO14、TSSOP14
