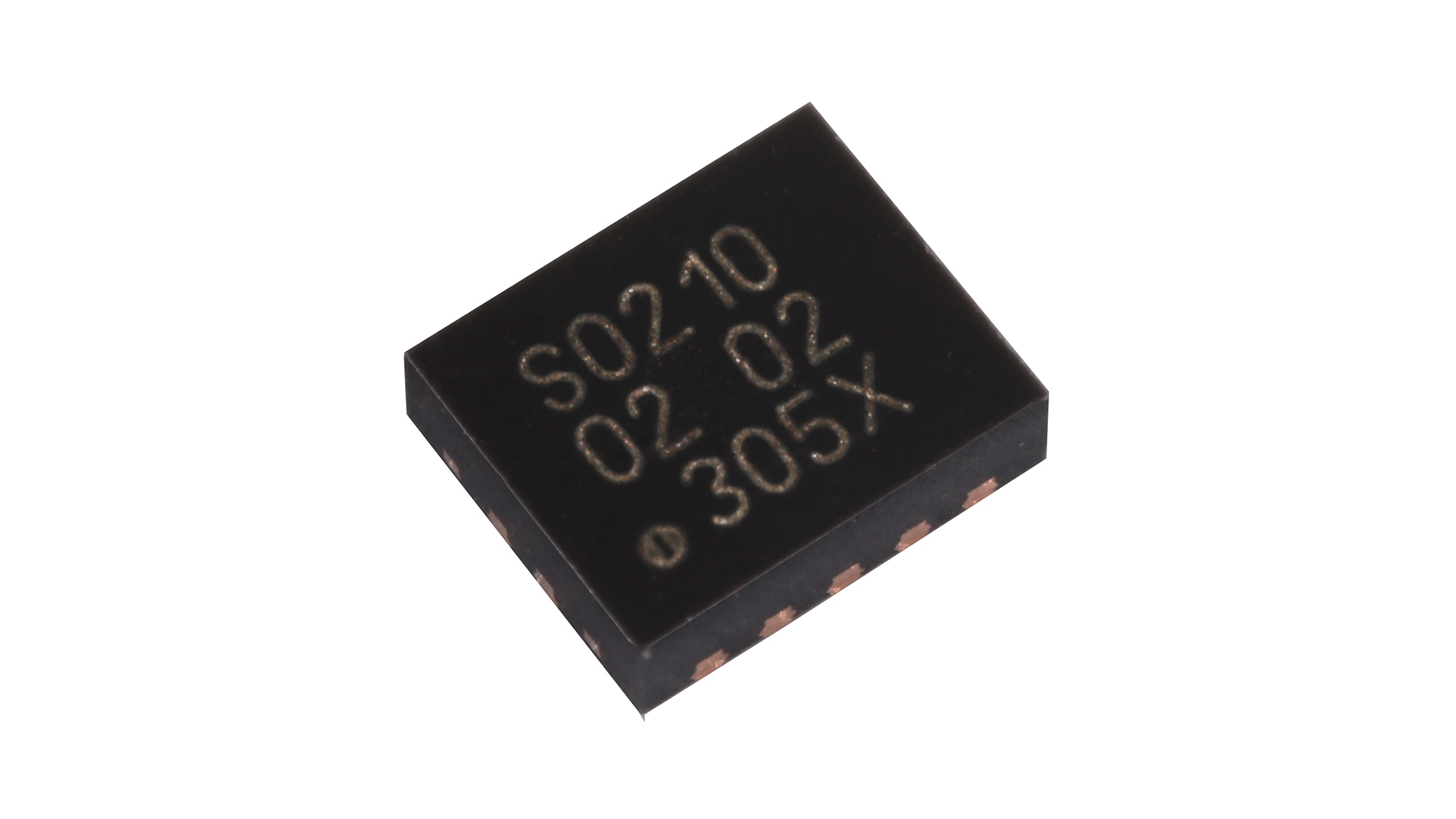

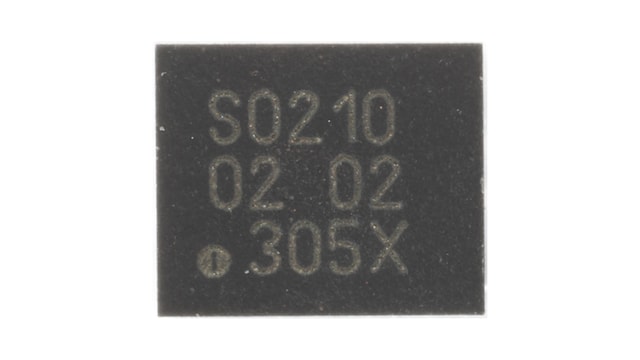

P3S0210BQ デュアル双方向I3C 1:2スイッチおよびVLT
P3S0210BQは、デュアル双方向I3Cバス1:2/2:1スイッチおよび電圧レベル変換器で、オープン・ドレインとプッシュプル両方のアプリケーションに使用できます。DHVQFN14パッケージで供給され、I3Cバスの他、I²Cバス、SMBus、SPIプロトコルなどのアプリケーションにも使用できます。
コントローラ、ペリフェラル、インターフェースの各ポートは、0.72 V～3.63 Vの範囲で設定できますが、リファレンス電源の電圧を超えないようにします。リファレンス電源は1.62 V～3.63 Vの範囲で設定できます。この製品は、出力を無効にする部分的パワーダウンに対応した設計で、デバイスへの逆流電流による損傷を防ぎます。
製品詳細
特長
I3Cスイッチと電圧レベル変換
- 2:1、2つのコントローラ⇔1つのターゲット
- 1:2、1つのコントローラ⇔2つのターゲット
幅広い電源範囲
- 0.72 V～3.63 V：コントローラ、インターフェイス、ペリフェラルの各ポート
- 1.62 V～3.63 V：リファレンス電源
- ポート電圧はすべて、リファレンス電源の電圧を超えないこと
オープン・ドレインおよびプッシュプル・アプリケーション
- I3C、I²C、およびSPI プロトコル
- 最大52 Mbpsのデータ・レート
堅牢性機能セット
- HBM JESD22-A114Eクラス 2：2000 V超
- CDM JESD22-C101E：1000 V超
- ラッチアップ性能：100 mA超（JESD 78FクラスIIに準拠）
- IOFF回路は出力を無効にし、逆流電流による損傷を防止
市場セグメント
- サーバとデータ・センター
- ネットワーク
- デスクトップおよびノートパソコン
- スマートフォンおよびモバイル機器
パッケージ

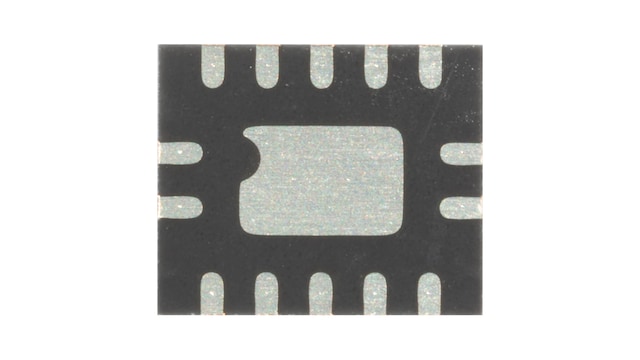

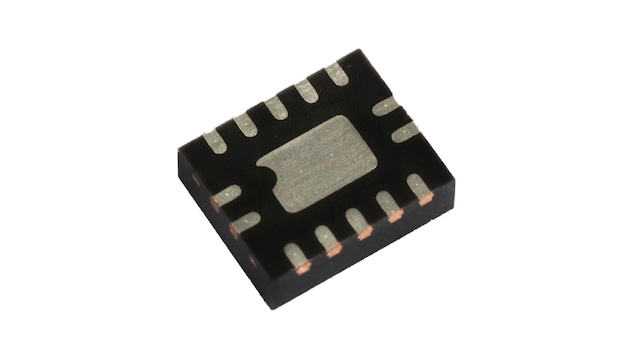

- DHVQFN14 - 2.5 mm x 3 mm x 0.85 mm、0.5 mmピッチ
- 動作周囲温度定格：-40°C～+125°C
