TEA6017DK1005
アクティブ -
TEA6017AT Development Programming Board and Samples.
Kit contains:
- TEA20xx_SOCKET_DB1586 programming board

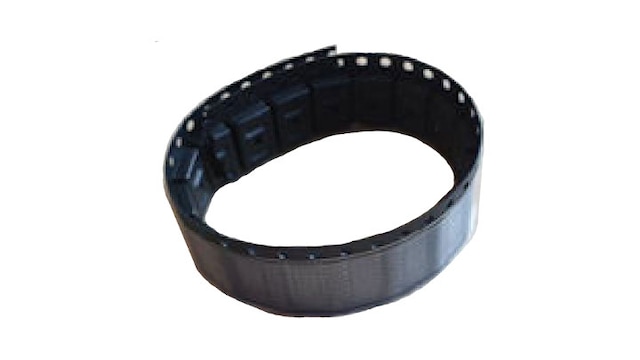

- 20 IC’s TEA6017ATdev
TEA6017AT Development Programming Board and Samples
The TEA6017AT is the industrial market equivalent of the TEA2017AAT with improved driver performance, improved ESD performance and enhanced reliability.
Like the TEA2017AAT, the TEA6017AT is a digital configurable LLC and PFC combo controller for high efficiency resonant power supplies. It includes both the LLC controller and PFC controller functionality. The PFC can be configured to operate in DCM/QR, CCM fixed frequency or multimode which supports all operation modes to optimize the PFC efficiency.
The TEA6017AT enables building a complete resonant power supply which is easy to design and has a very low component count. TEA6017DK1005 development kit includes a socket board for programming development samples in combination with the RDK01DB1563 I²C interface.
製品詳細
対応製品
パワーマネージメント
PFC内蔵AC-DCコントローラ
- TEA6017AT: デジタル・コンフィギュラブルLLC＆マルチモードPFCコントローラ
Features
Key Features
- PFC + LLC controller in SO16 package
- Integrated drivers and level shifter
- High efficiency from low load to high load
- DCM/QR/CCM mode PFC controller
- Excellent PF and THD performance
- Digital configurable
- Integrated X-capacitor discharge
- PFC frequency jitter
- Industrial profile
購入オプション
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
TEA6017DK1005 Schematic
-
Design Tool
TEA6017DK1005 Design Files
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
設定ツール
Ringo TEA2017/2 v11600 x86 for 32-Bit Windows OS
-
シミュレーションとモデリング・ツール
Ringo TEA2017/2 v11600 x86 for 64-Bit Windows OS
